ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ

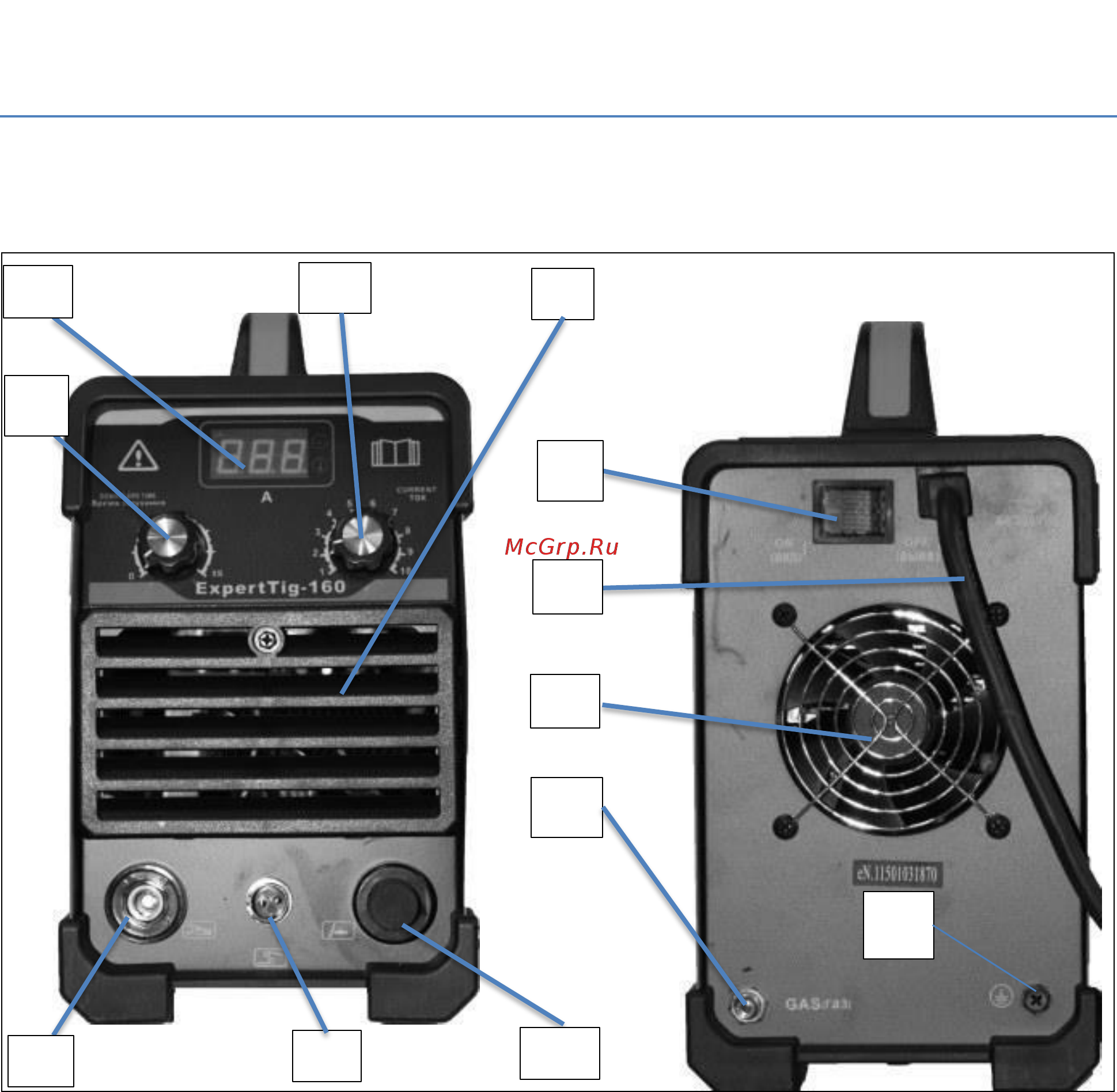

Рисунок 1.1 Расположение основных элементов на лицевой и тыльной сторонах

сварочного аппарата EXPERT TIG 160

1. Регулятор времени затухания дуги

2. Многофункциональный индикатор тока, напряжения

3. Регулятор времени продувки газом

4. Решетка системы охлаждения

5. Сетевой выключатель

6. Сетевой кабель

7. Решетка вентилятора системы охлаждения

8. Коннектор подключения шланга подачи газа

9. Коннектор сварочного кабеля отрицательной полярности

10. Разъем подключения кабеля управления для TIG горелки

11. Разъем подключения TIG горелки

12. Место крепления кабеля заземления
