ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ

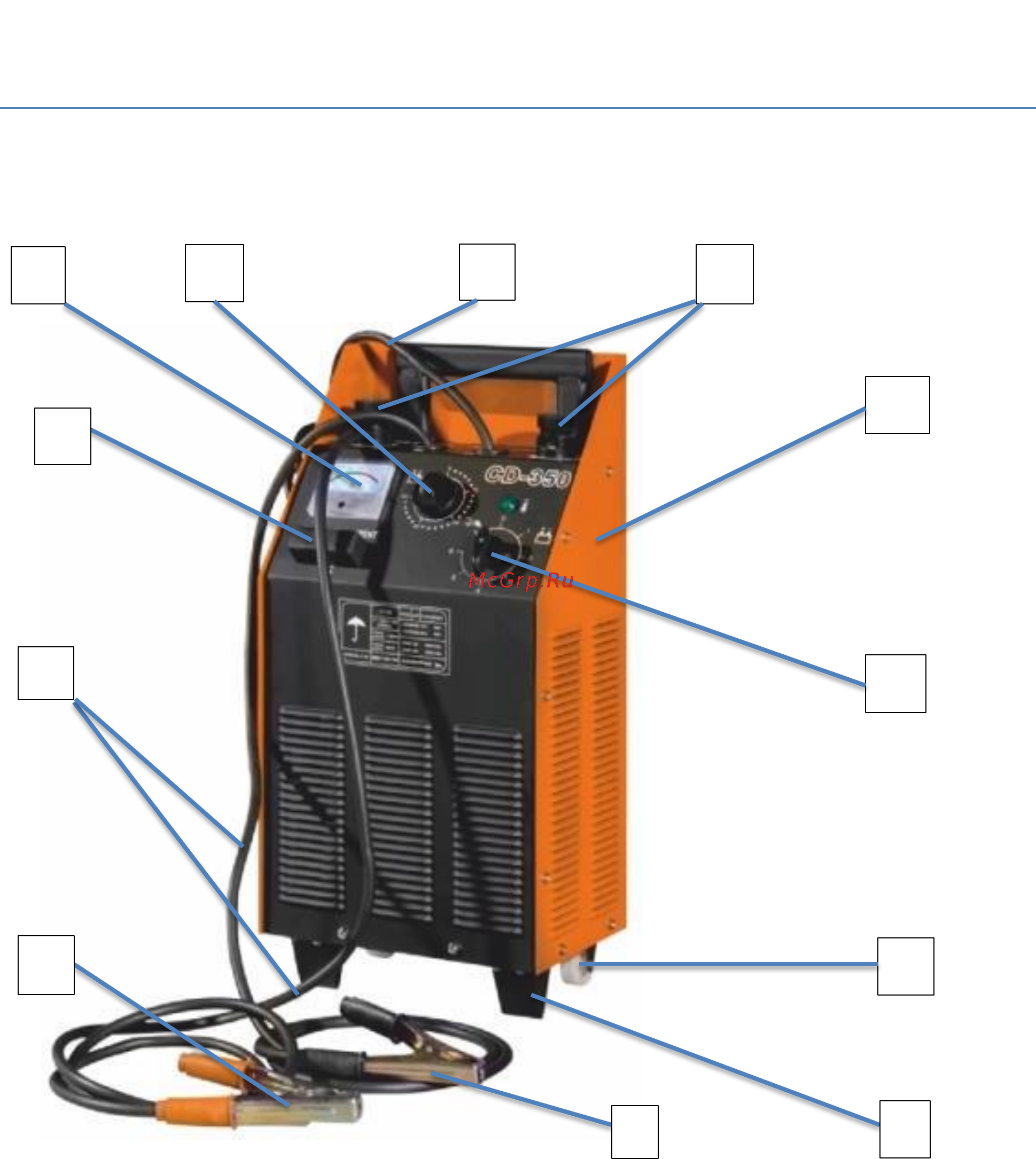

Рисунок 1. Расположение основных элементов на лицевой и тыльной

сторонах пускового зарядного устройства CD-350 CD-450 CD-550 CD-650

_____________________________________________________________________

_____________________________________________________________________________

1. Индикатор тока заряда батареи

2. Регулятор времени заряда аккумулятора (таймер, макс. 60 мин).

3. Регулятор тока заряда/переключатель режима ПКСК/ЗАРЯД

4. Плавкий предохранитель

5. Клеммы подключения пускового и зарядного кабеля +12В и +24В.

6. Защитный кожух устройства с решетками охлаждения

7. Транспортировочные колеса

8. Ножки опорные

9. Быстросъемная клемма зарядки аккумулятора «-»

10. Быстросъемная клемма зарядки аккумулятора «+»

11. Кабель силовой для зарядки аккумуляторов

12. Сетевой кабель питания.
