Racio R610 [7/24] Установка и снятие аккумулятора

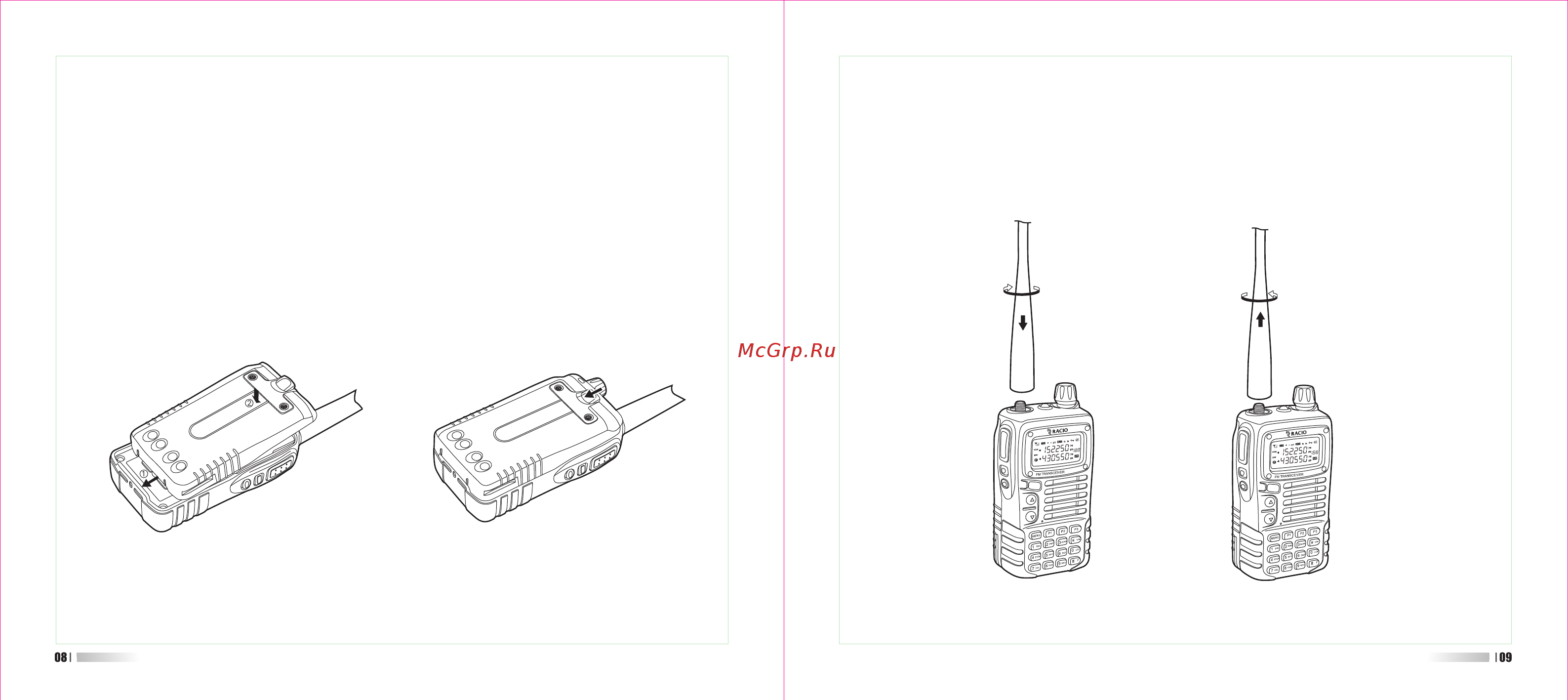

(Рис. 1) (Рис. 2)

5. Использование принадлежностей

Установка и снятие аккумулятора

1.-Для установки аккумулятора на радиостанцию необходимо совместить три

отверстия в нижней части радиостанции с тремя соответствующими выступами на

корпусе аккумулятора. Затем нажмите на верхнюю часть аккумулятора до щелчка

фиксатора.

2.-Для снятия аккумулятора нажмите на защёлку фиксатора вниз и потяните за неё

акку-мулятор.

Установка и снятие антенны

Для установки антенны в антенный разъём радиостанции необходимо аккуратно

вращать антенну, удерживая её за основание, по часовой стрелке до надёжной

фиксации антенны в разъёме (Рис. 3).

Для снятия антенны необходимо вращать её против часовой стрелки (Рис. 4).

(Рис. 3) (Рис. 4)
