ВВЕДЕНИЕ
Благодарим Вас за покупку этого устройства!
Основу этих устройств составляет CMOS матрица SONY
IMX238. Это 1.3 МП матрица, созданная по технологии Exmor,
что позволяет вплотную приблизится к светочувствительности
CCD матриц такого же класса. За обработку изображения отвеча-
ет процессор китайского концерна Fullhan – FH8520, разработан-
ный и оптимизированный под подобную задачу: использование
матрицы мегапиксельного разрешения в аналоговом наблюде-
нии.
В сочетании два этих компонента позволяют достичь макси-
мального для аналогового видеонаблюдения качества картинки,
значительно превышающее качество представленных на отече-
ственном рынке решений на основе ССD матриц.

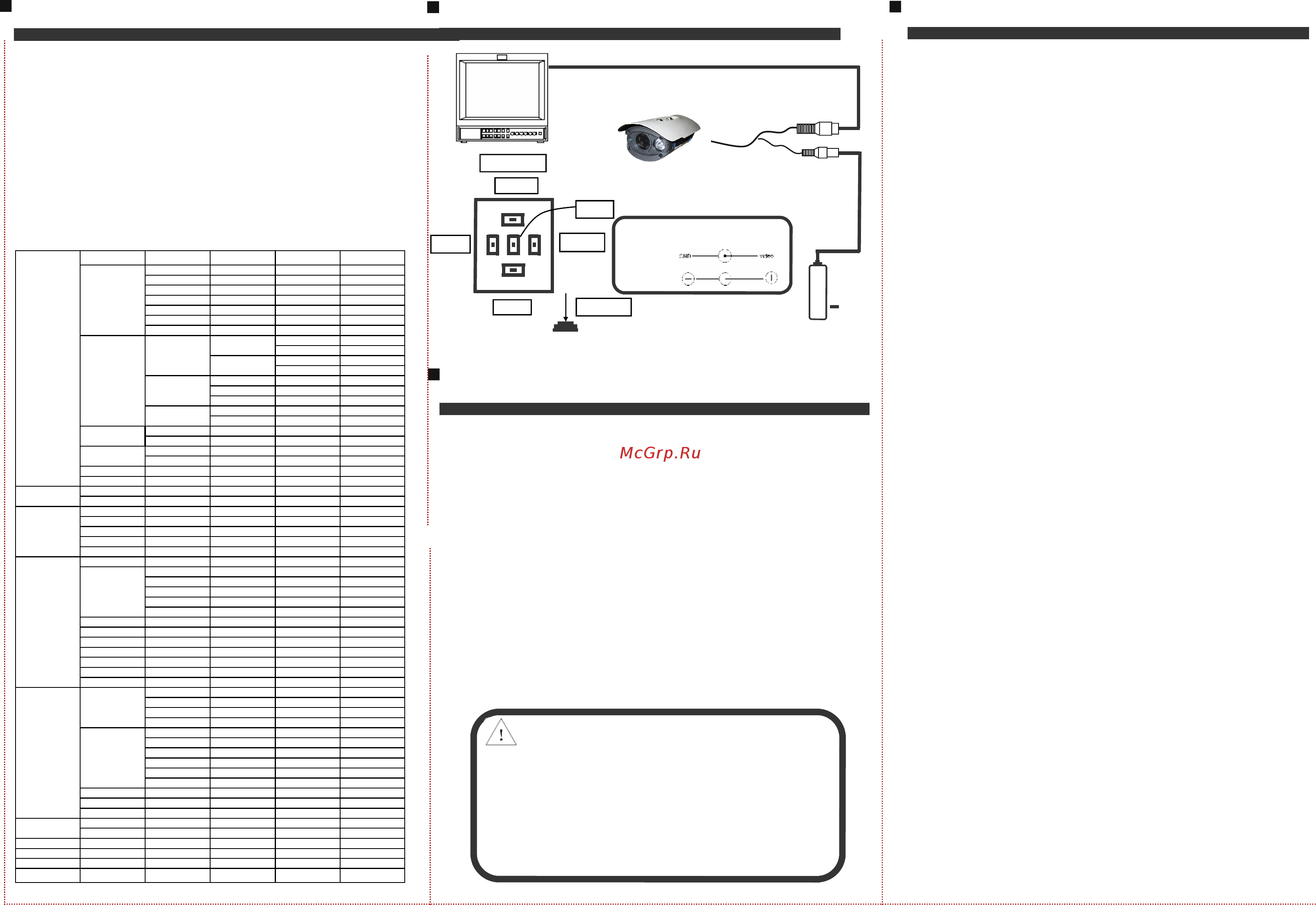

ПОДКЛЮЧЕНИЕ
ОБЩАЯ ИНФОРМАЦИЯ
* Сенсор (CMOS)
1/3" CMOS SONY Exmor IMX238
* Процессор обработки сигнала (DSP)
Fullhan FH8520
* IR Cut-off фильтр
автоматический, механический
* Режимы
PAL или NTSC
* OSD меню
DC12V Блок питания
Дисплей
или
DVR
ORIENT YC-120-S10С
ПРОБЛЕМЫ И ИХ РЕШЕНИЕ
Полярность：
Питание
BNC
1. Нет изображения после подключения питания
Проверьте надёжность всех соединений.
Убедитесь в исправности блока питания, проверьте напряжение
и полярность.
2. Помехи на дисплее
Воспользуйтесь сетевым фильтром с защитой от помех в сети 220 В.
3. Постоянно меняется цвет
Некоторые люминесцентные лампы дневного цвета могут создавать
такой эффект. Пожалуйста, попробуйте заменить лампу.
Также попробуйте увеличить расстояние между камерой и лампой
Используйте блок питания с внешней синхронизацией.
4. Картинка смазана
Наиболее вероятными причинами могут быть низкая освещенность,
недостаточная мощность БП или плохое соединение проводов.
Видео
DC12V
Примечание:
●Используйте рекомендованный блок питания. Его выходное напря-
жение, ток, напряжение, полярность и рабочая температура долж-
ны соответствовать требованиям камеры.
●При использовании видеокамеры в грозу, изпользуйте приборы
грозозащиты или отключайте блок питания из розетки для Вашей
безопасности.
●Для получения высокого качества изображения, кабели блока
питания и видеосигнала не должны быть слишком длинными.
МЕНЮ
ВВЕРХ
ВНИЗ
ВПРАВО
ВЛЕВО
НАЖАТЬ
Джойстик
3D-NR ON/OFF
AE MODE
INTELLIGENT
GLOBAL
CENTER
CENTER WEIGHT
BLACK LIGHT
FRONT LIGHT
DISTINGUISH
IMAGE ENHANCE
SHARPNESS
DETAIL
AUTO
MANUAL VALUE (0-15)
EDGE
AUTO
MANUAL VALUE (0-15)
CONTRAST
AUTO
MANUAL VALUE(0-255)
GAIN MAP
SATURATION
AUTO
MANUAL VALUE(0-15)
MIRROR
ON
OFF
FLIP
ON
OFF
BRIGHTNESS 0.10.20......250
ZOOM IN x1-x5
DAY&NIGHT
AUTO
IR-CUT
WB
AWB-PRO
AWB-TEMPORAL
AWB-AI
AWB-GW
AWB-CCT
ZONE MASKING
COLOR DIFFERENT
AREA NO.1
STATUS ON/OFF
HORIZON SIZE
VERTICAL SIZE
HORIZON MOVE
VERTICAL MOVE
AREA NO.2
AREA NO.3
AREA NO.4
AREA NO.5
AREA NO.6
AREA NO.7
AREA NO.8
MOTION
DETECTION
SENSITIVITY
WEAK
LOW
MIDDLE
HIGH
AREA NO.1
STATUS ON/OFF
COLOR DIFFERENT
HORIZON SIZE
VERTICAL SIZE
HORIZON MOVE
VERTICAL MOVE
AREA NO.2
AREA NO.3
AREA NO.4
LANGUAGE
ENGLISH
CHINESE
LOAD DEFAULT
VIDEO STANDART PAL/NTSC
SAVE&EXIT
EXIT
Будьте осторожны!
Компания ORIENT рекомендует использовать только серти-
фицированные блоки питания DC12V:
- серии SAP: SAP-02N (1A), SAP-03N (1,5A), SAP-04N (2A),
SAP-1210 (1A), SAP-1220 (2A);
- серии PA (с защитой от перегрузок по току и напряжению):
PA-06 (3A), PA-08 (4A), PA-11 (5.5A);
- серии PB (металлический корпус): PB-09N (4.5A, 9 выходов,
максимальный ток 7,5А), PB-16U2 (8A, 2 выхода), PB-20U2
(10A, 2 выхода), PB-40U3 (20A, 3 выхода).
Блок питания в комплект не входит.
Условия эксплуатации:
Рабочая температура устройства от -20 до +50 °С,
влажность 20-90%.
Пожалуйста, не размещайте камеру так, чтобы прямые солнеч-
ные лучи попадали на сенсор CMOS, это может её повредить.
Избегайте установки в местах, подверженных воздействию
чрезмерной вибрации.
Пожалуйста, не вытирайте линзы руками, используйте для этого
специальные сухие салфетки.
Во избежание перегрева камеры не рекомендуется размещать
её под прямыми солнечными лучами, а также вблизи систем
отопления и нагревательных приборов.
