Oxygen liner [7/13] Сборка тренажера

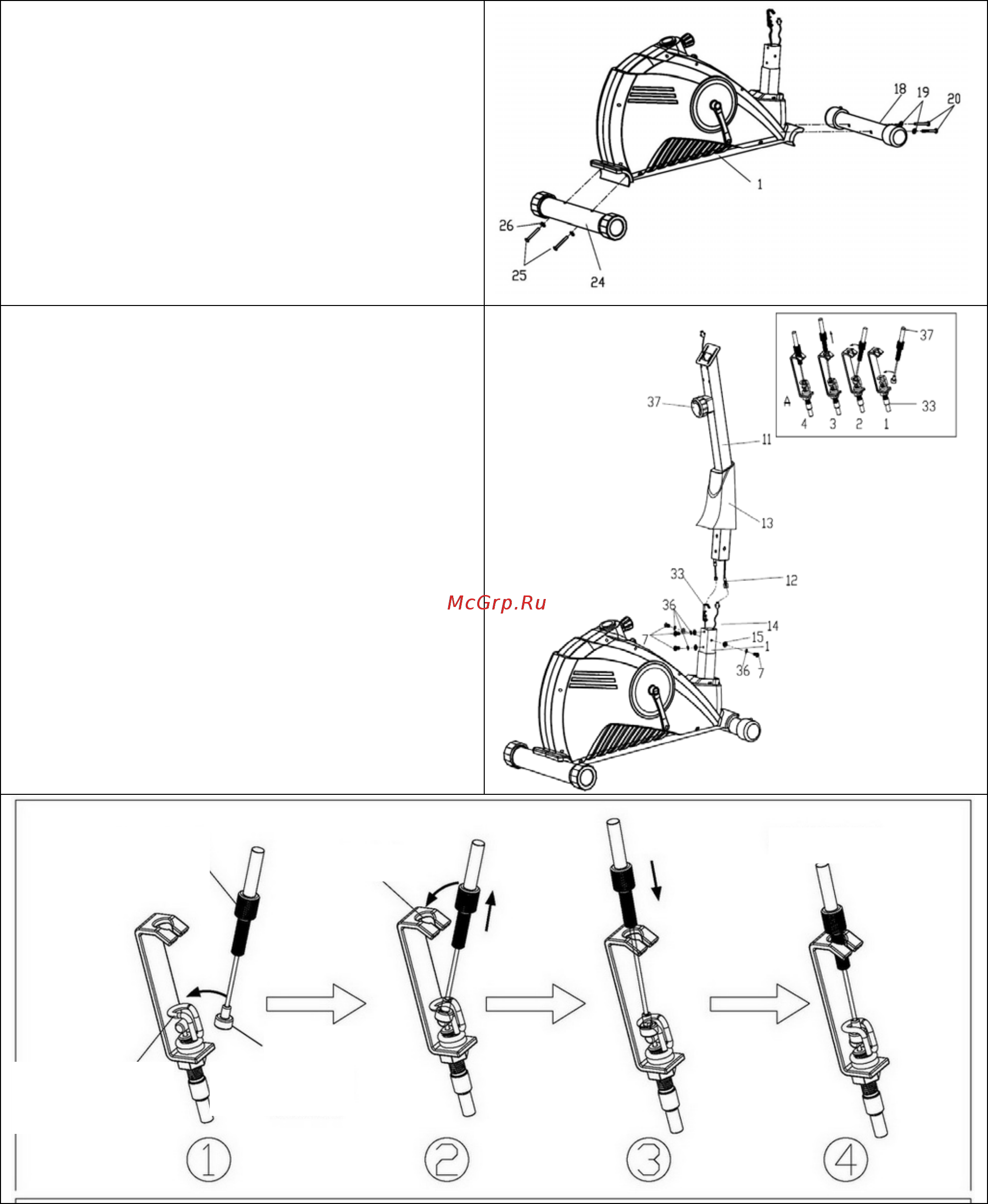

СБОРКА ТРЕНАЖЕРА

Шаг 1

Закрепите переднюю опору (18) на

основной раме (1) с помощью болтов (20) и

шайб (19), затем закрепите заднюю опору

(24) на основной раме (1), используя болты

(25) и шайбы (26), как показано на рисунке.

Примечание: Ролики, расположенные на

задней опоре, должны быть

отрегулированы, чтобы тренажер стоял

устойчиво.

Шаг 2

I: Закрепите шильду (13) на стойке консоли

(11);

II: Соедините нижний провод датчика

скорости (14) с основным проводом (12),

затем соедините нижний тросик натяжителя

(33) с верхним (37), как показано на рисунке.

III: Зафиксируйте стойку консоли (11) на

основной раме (1), закрепите, используя

болты (7), шайбы (36, 15), как показано на

рисунке.

IV: Закрепите шильду (13)

Тросик

натяжителя

Готово!

Отве

стие

«Глазок»

Фиксатор

кабеля
