Polar 432-2 [3/12] Описание

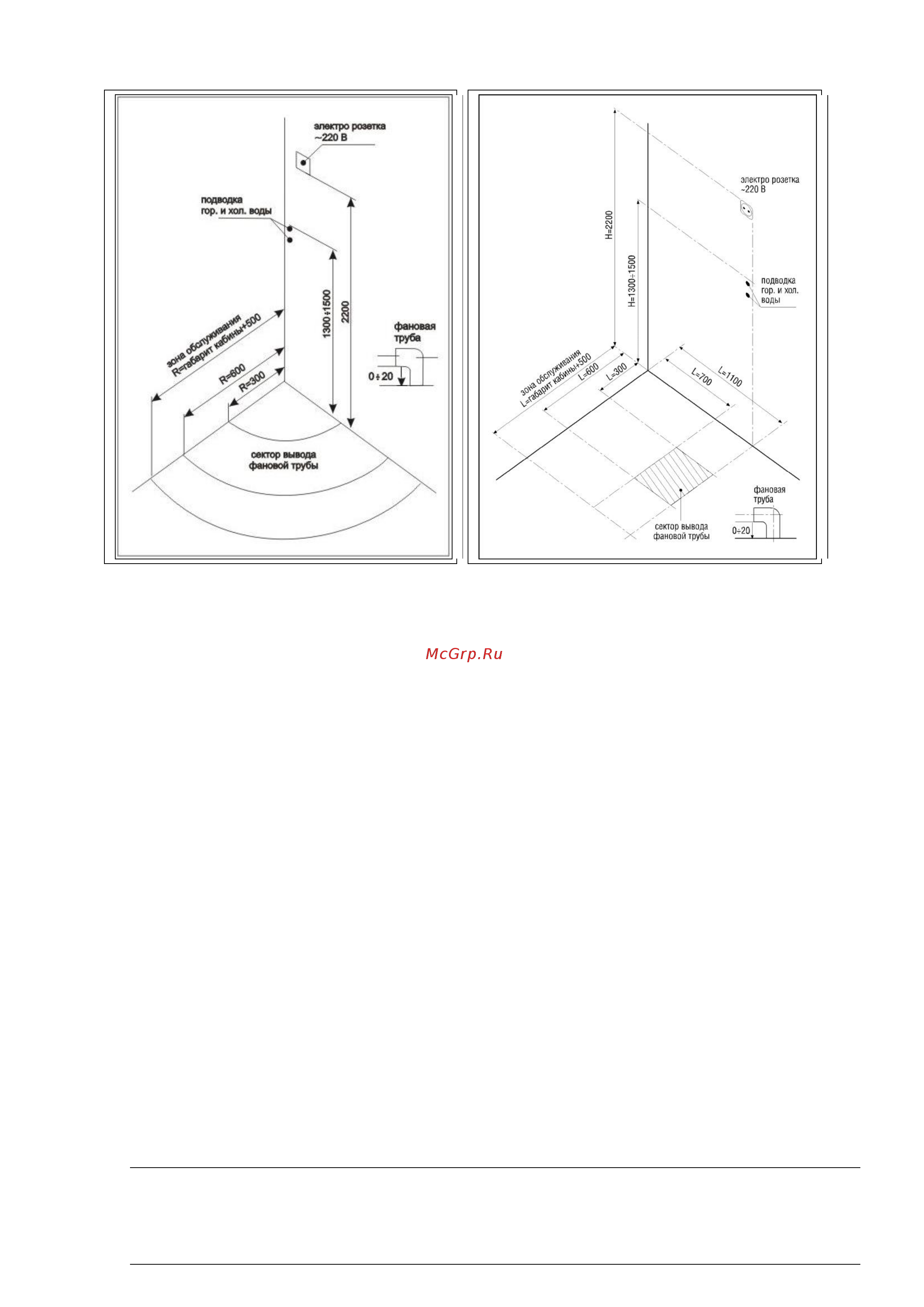

Схема подготовки помещения для монтажа душевой кабины

(все размеры указаны в миллиметрах) (все размеры указаны в миллиметрах)

Mod. 301, 305, 321, 321, 311, 325, 315, 411, Mod. 4040 L, 442 L, 4141 L, 308 L (для 4040 R, 4141 R, 308 R,

412, 421, 422 442 R – используйте зеркальное расположение рисунка)

Описание:

1. Подвод горячей и холодной воды – труба с наружной резьбой 1/2" ,

высота над уровнем пола – 1300-1500мм. Давление воды в водопроводе не менее 2-х

атмосфер, но не более 4-х атмосфер.

2. Электророзетка устанавливается на высоте 2200мм над уровнем пола (для моделей , в

комплектации которых отсутствует пульт управления , электророзетка не требуется).

3. Фановая труба выводится в любую часть сектора, согласно чертежу. Вывод фановой трубы

располагается параллельно полу, диаметр фановой трубы 32 мм, расстояние от пола до

нижнего края трубы не более 20 мм.

4. Установка душевых кабин производится до монтажа прочего оборудования. Помещение

должно быть очищено от посторонних предметов, строительного мусора и пыли. Для

проведения монтажа и техобслуживания необходимо обеспечить доступ к узлам изделия

путем смещения изделия от стен или угла ванной комнаты. В связи с этим не

устанавливайте другое оборудование в ванной комнате в радиусе меньше 0,5м от душевой

кабины до ее монтажа.

5. Пред установкой душевой кабины рекомендуется вызвать специалиста из

сервисного центра . ( Услуга платная )
