da vetro, collegarla al terminale di
alimentazione del booster.
Non coll
egare il cavo blu/bianco al
terminale di alimentazione di un
amplificatore di potenza esterno. Inoltre,
non collegarlo al terminale di
alimentazione dell’antenna automatica.
Questa operazione può provocare
l’esaurimento della batteria o un
malfunzionamento.
I
l cavo nero è la messa a terra. I cavi di
messa a terra per l’unità e per altre
apparecchiature (in particolare prodotti
ad alta corrente, come ad esempio
amplificatori di potenza) devono essere
collegati separatamente. In caso
contrario, un distacco accidentale può
provocare incendi o malfunzionamenti.
I
l simbolo grafico situato sul
prodotto significa corrente continua.

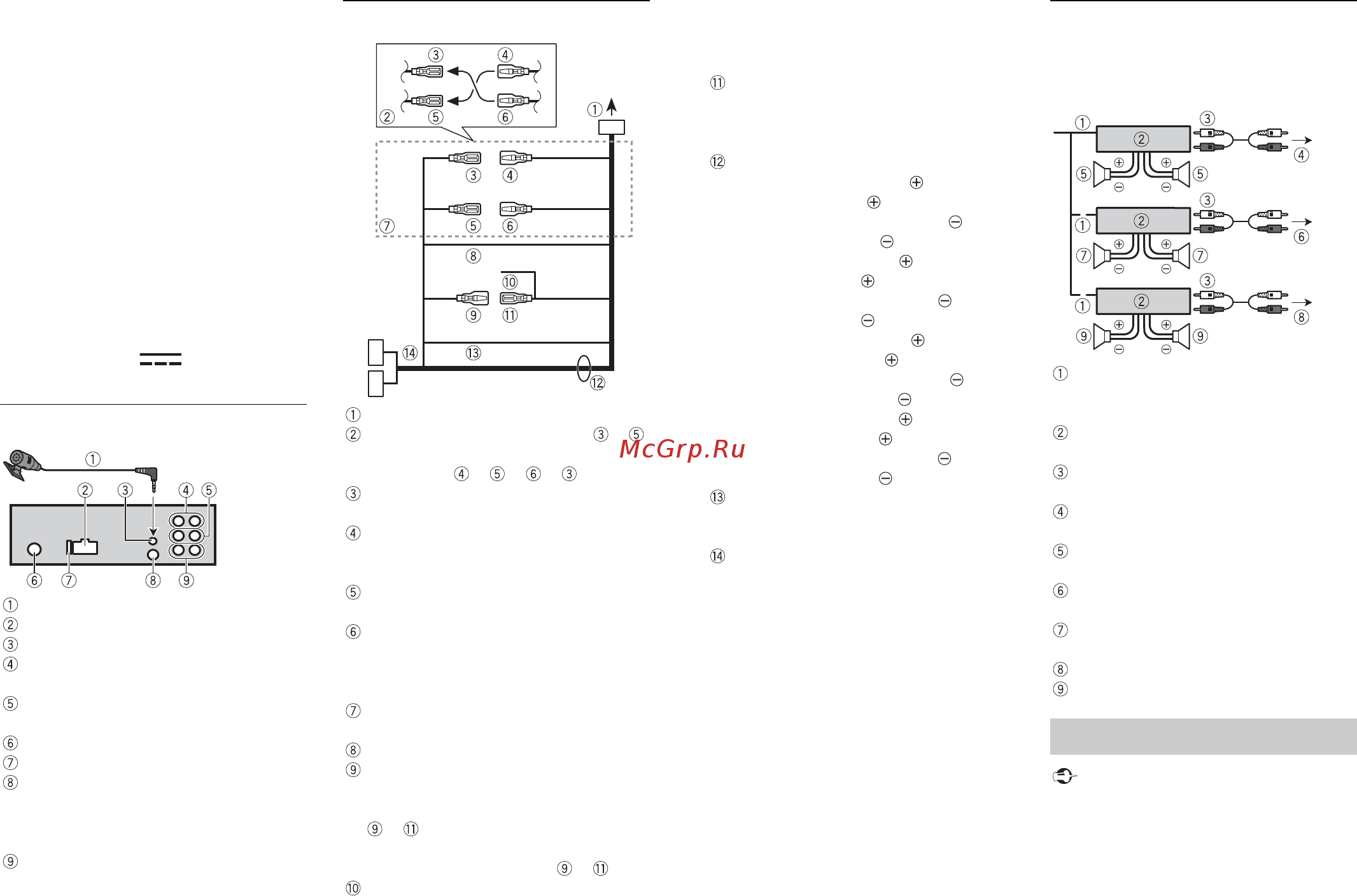

L’ u n i t à
Microfono (3 m)
Ingresso cavo di alimentazione
Ingresso microfono
Uscita posteriore (STD) o uscita middle
range (NW)
Uscita anteriore (STD) o uscita high
range (NW)
Ingresso antenna
Fusibile (10 A)
Ingresso remoto cablato
È possibile collegare un adattatore per il
t
elecomando cablato (venduto
separatamente).
Uscita subwoofer
Cavo di alimentazione
All’ingresso del cavo di alimentazione
In base al veicolo, la funzione di e
può variare. In questo caso, assicurarsi
di
collegare a e a .
Giallo
Backup (o accessorio)
Giallo
Effettuare la connessione a un terminale
d
i alimentazione costante pari a 12 V.
Rosso
Accessorio (o backup)
Rosso
Effettuare la connessione a un terminale
co
ntrollato dall’interruttore di
accensione (12 V CC).
Collegare tra loro le interlinee del
medesimo colore.
Nero (messa a terra telaio)
Blu/bianco
La posizione del pin del connettore ISO
var
ia in base al tipo di veicolo. Collegare
e quando il Pin 5 è di tipo
controllo antenna. In un altro tipo di
v
eicolo, non collegare mai e .
Blu/bianco
Effettuare il collegamento al terminale
di controllo del sistema
dell’amplificatore di potenza (max. 300
mA 12 V CC).
Blu/bianco
Effettuare il collegamento al terminale
d
i controllo relè dell’antenna
automatica (max. 300 mA 12 V CC).
Interlinee altoparlante
Bianco: sinistra anteriore (STD) o
sinistra high range (NW)
Bianco/nero: sinistra anteriore (STD)
o sinistra high range (NW)
Grigio: destra anteriore (STD) o
destra high range (NW)
Grigio/nero: destra anteriore (STD) o
destra high range (NW)
Verde: sinistra posteriore (STD) o
sinistra middle range (NW)
Verde/nero: sinistra posteriore (STD)
o sinistra middle range (NW)
Viola: destra posteriore (STD) o
destra middle range (NW)
Viola/nero: destra posteriore (STD) o
destra middle range (NW)
Arancione/bianco
Effettuare il collegamento al segnale di
ill
uminazione del veicolo.
Connettore ISO
In alcuni veicoli, il connettore ISO può
es
sere diviso in due. In questo caso,
assicurarsi di collegare entrambi i
connettori.
NOTE
Cambiare il menu iniziale dell’unità. Fare
riferimento a [REAR-SP]
(pagina 5).
L’uscita subwoofer dell’unità è
m
onofonica.
Q
uando si utilizza un subwoofer da 2 Ω,
assicurarsi di collegare il subwoofer alle
interlinee viola e viola/nero dell’unità.
Non collegare nulla alle interlinee verde e
verde/nero.
Amplificatore di potenza
(venduto separatamente)
Eseguire questi collegamenti quando si
utilizza un amplificatore opzionale.
Telecomando di sistema
Effettuare la connessione al cavo blu/
bianco
.
Amplificatore di potenza (venduto
separatamente)
Effettuare la connessione con cavi RCA
(venduti separatamente)
All’uscita posteriore (STD) o uscita
middle range (NW)
Altoparlante posteriore (STD) o
altoparlante middle range (NW)
All’uscita anteriore (STD) o uscita high
range(NW)
Altoparlante anteriore (STD) o
altoparlante high range (NW)
All’uscita subwoofer
Subwoofer
Importante
Verificare tutti i collegamenti e i sistemi
prima dell’installazione finale.
Non utilizzare parti non autorizzate, in
quanto possono provocare
malfunzionamenti.
Installazione
