Pioneer djm-750 [4/27] Подключения
![Pioneer djm-750 [4/27] Подключения](/views2/1222874/page4/bg4.png)
4
Ru
Подключения
При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
После завершения всех подключений между устройствами подключите силовой кабель.
Используйте только поставляемый силовой кабель.

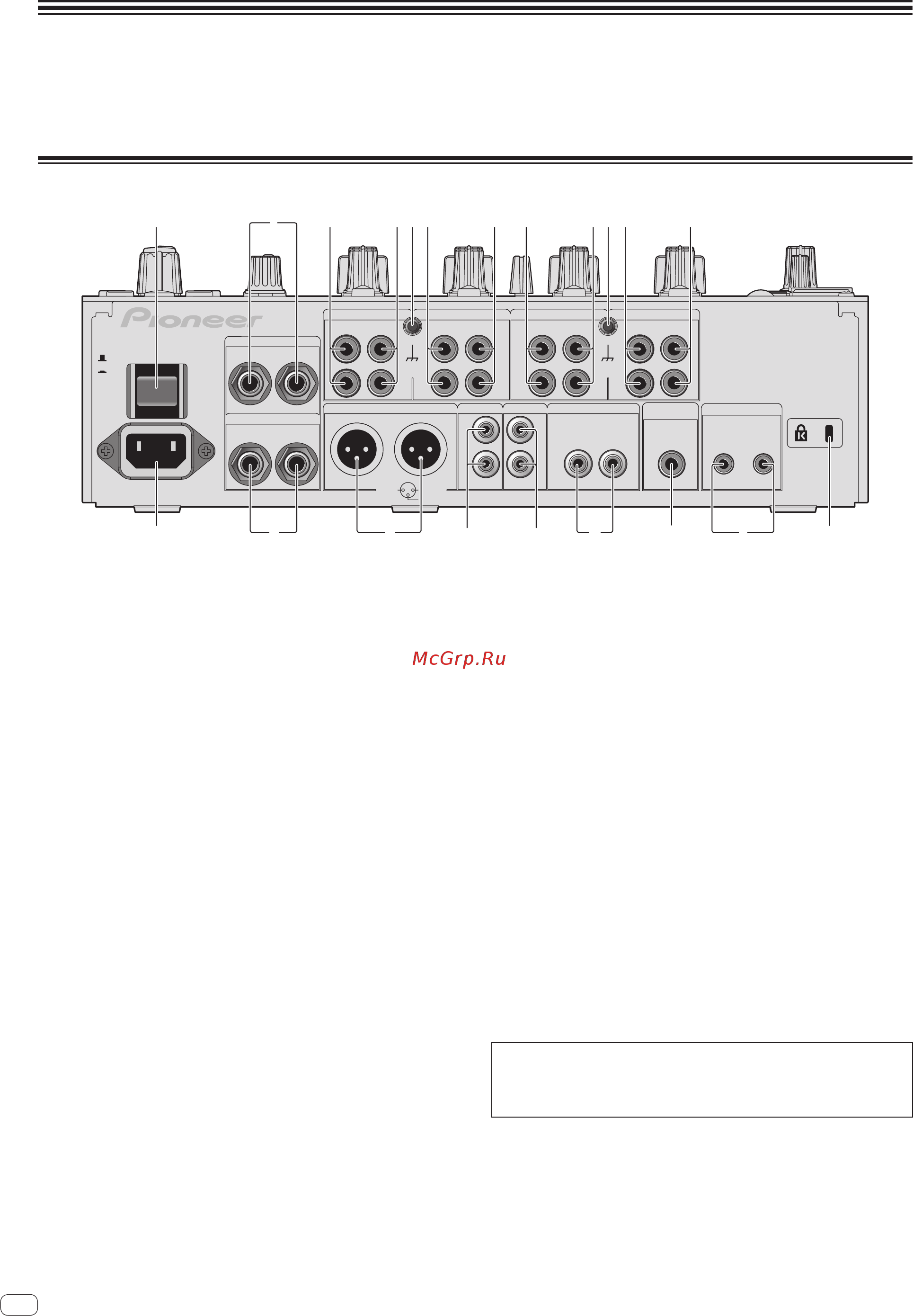

Задняя панель
OFF
RETURN
L
1 GND
2 HOT
3 COLD
LR
R
L
R
L
R
L
R
CH 4CH 3
L
R
PHONO
CH 1
CD/LINE
L
R
PHONO CD/ LINE
L
RR
LINE CD/LINE
L
LINE CD/LINE
SIGNAL GNDSIGNAL GND
MASTER1
BOOTH
REC OUTMASTER2
CH2
CONTROL
DIGITAL
MASTER OUT
CH 2
(MONO)
LR
(MONO)
SEND
POWER
AC IN
ON
CH3
1 34646434 552
bc 9f 8e
d7
a
1 Кнопка POWER (стр. 13)
Включение и отключение питания данного аппарата.
2 Терминалы RETURN (стр. 5)
Подключите к выходному терминалу внешнего эффектора.
Когда подключен только канал [L (MONO)], вход канала [L
(MONO)] одновременно поступает на канал [R].
3 Терминалы PHONO (стр. 5)
Подключите к выходному проигрывающему устройству (с
головкой звукоснимателя ММ). Не вводите сигналы линейного
уровня.
Для подключения устройства к терминалам [PHONO] извлеките
вставленную в терминалы замыкающие штырьковые вилки.
Во избежание внешнего шума вставьте данные замыкающие
штырьковые вилки в терминалы [PHONO], когда к ним ничего
не подключено.
4 Терминалы CD/LINE (стр. 5)
Подключите к DJ проигрывателю или выходному компоненту
линейного уровня.
5 Терминал SIGNAL GND (стр. 5)
Сюда подключается провод заземления аналогового проигры-
вателя. Это позволяет уменьшить шум при подключении ана-
логового проигрывателя.
6 Терминалы LINE (стр. 5)
Подключите к кассетному магнитофону или выходному компо-
ненту линейного уровня.
7 Слот замка Кенсингтона
8 Терминал CONTROL (стр. 5)
Это Ø 3,5 мм миниджек терминал для управления DJ
проигрывателем.
Если DJ проигрыватель Pioneer подключен через кабель управ-
ления (поставляется с DJ проигрывателем), можно запустить
воспроизведение и управлять другими операциями DJ про-
игрывателя с помощью фейдера данного аппарата.
9 Терминал DIGITAL MASTER OUT (стр. 5)
Вывод аудиосигналов основного канала.
a Терминалы BOOTH (стр. 5)
Данные выходные терминалы предназначены для передачи
сигнала в кабинку управления.
b Терминалы REC OUT (стр. 5)
Данные выходные терминалы предназначены для записи.
c Терминалы MASTER2 (стр. 5)
Подключите к усилителю мощности, др.
d Терминалы MASTER1 (стр. 5)
Подключите к усилителю мощности, др.
Используйте их в качестве симметричных выходов. Будьте
внимательны, чтобы случайно не подключить силовой
кабель от другого аппарата.
e Терминалы SEND (стр. 5)
Подключите к входному терминалу внешнего эффектора. Когда
подключен только канал [L (MONO)], выводится только моно-
фонический аудиосигнал.
f AC IN
Подключается к розетке через поставляемый силовой кабель.
Подключайте силовой кабель только после завершения всех
подключений между оборудованием.
Используйте только поставляемый силовой кабель.
ПРЕДУПРЕЖДЕНИЕ
Храните замыкающие штырьковые вилки вне досягаемости для
детей и младенцев. При случайном проглатывании незамедли-
тельно обращайтесь к врачу.
