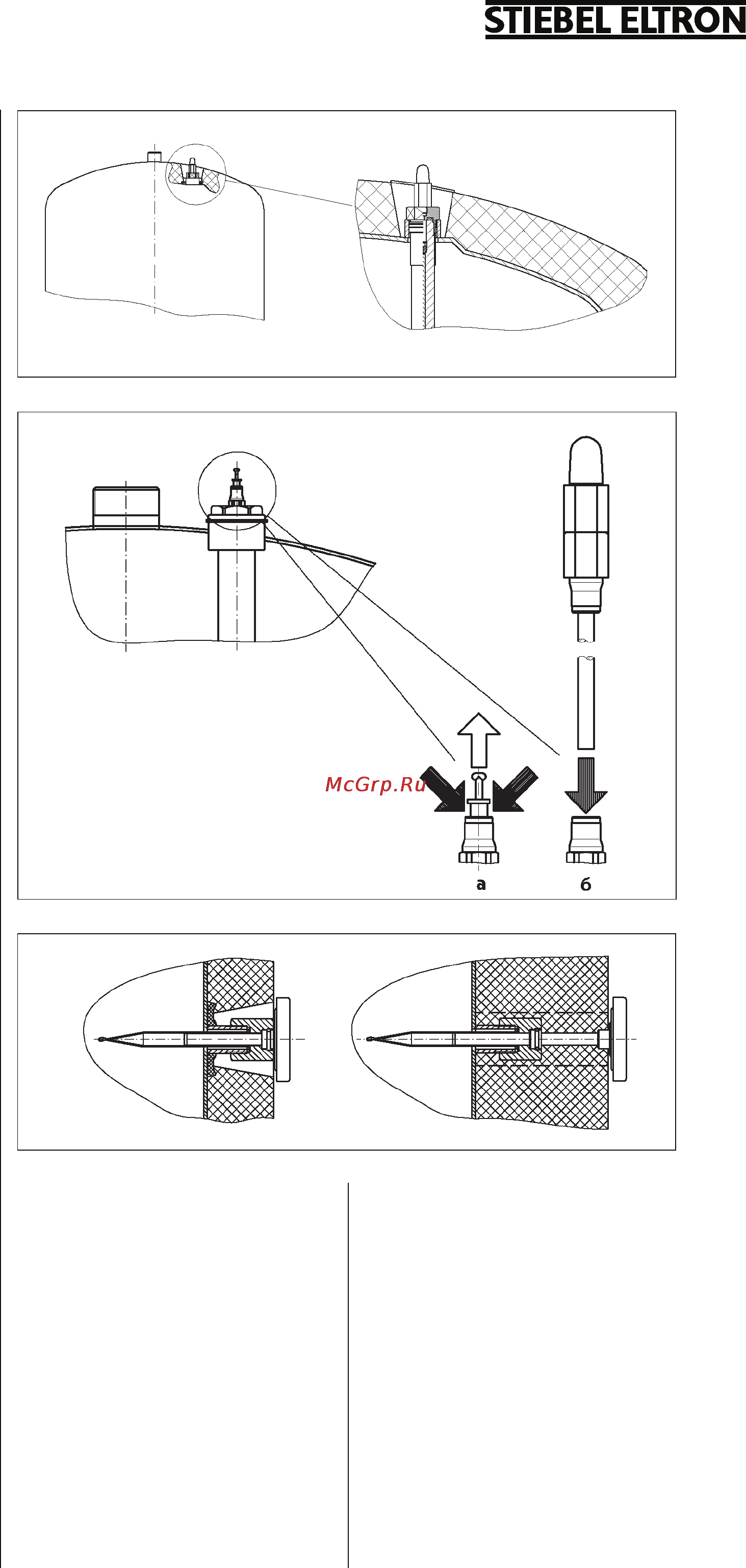

STIEBEL ELTRON Техника для комфорта Работы по подключению продолжение Смонтировать магистрали притока холодной и отвода горячей воды Во фланцевое отверстие диаметром 10 мм модели 5В 201 402 АС и фланцевое отверстие диаметром 280 мм модели 5В 601 1002 АС смонтировать теплообменнник либо фланец с нагревательными тэнам либо заглушку учитывая при этом максимально допустимую глубину погружения тэнов или теплообмеенника расстояние к на рис З При использовании указанных на стр 8 комплектующих необходимое расстояние между тэнами теплообменником и стенкой бака обеспечивается автоматически В накопительных водонагревателях 5В 602 1002 АС перед установкой требуется проконтролировать плотность теплоизоляции Рис 5 Магниевый анод для моделей 5В 201 402 АС Удалить транспортные предохра нительные заглушки антикоррозийного магниевого анода и проверить индикатор на наличие повреждений возникших при транспортировке Внимание Прибор запрещается использовать без индикатора или с поврежденным индикатором иначе после износа анода в месте установки индикатора будет вытекать вода Надеть защитный кожух и надре зать его в области индикатора Наклеить прилагаемое клейкое кольцо вокруг индикатора на защитный кожух Рис 6 Рис 7 Защитный анод для моделей 5В 602 1002 АС Замена антикоррозийного анода Т еплоизоляция для моделей ЗВ 602 1002 АС Вынуть красную заглушку одновременно надавливая вниз зажимное кольцо см рис 6 а Открытый конец трубки индика тора вставить до упора рис 6 б Наклейку Указания по защитному аноду приклеить на теплоизоля цию на видном месте Внимание Если водонагреватель будет эксплуатироваться без сигнального индикатора то красная заглушка должна оставаться в завинченном соединении При замене антикоррозийного анода необходимо следить за сопротивлением между анодом и соединительным штуцером бака Оно должно равняться макс 3 Ом Смонтировать теплоизоляцию при этом удлинение индикатора требуется провести через отверстие в верхней части прибора Теплоизоляцию в области штуцера для термометра ощутимое возвышение отметить и аккуратно надрезать Термометр рис 7 Термометр вставить до упора в защитную трубку и выровнять 5
