Rekam 3d-maker t-12 [7/20] Подключение устройства

Инструкция по эксплуатации

Подключение устройства

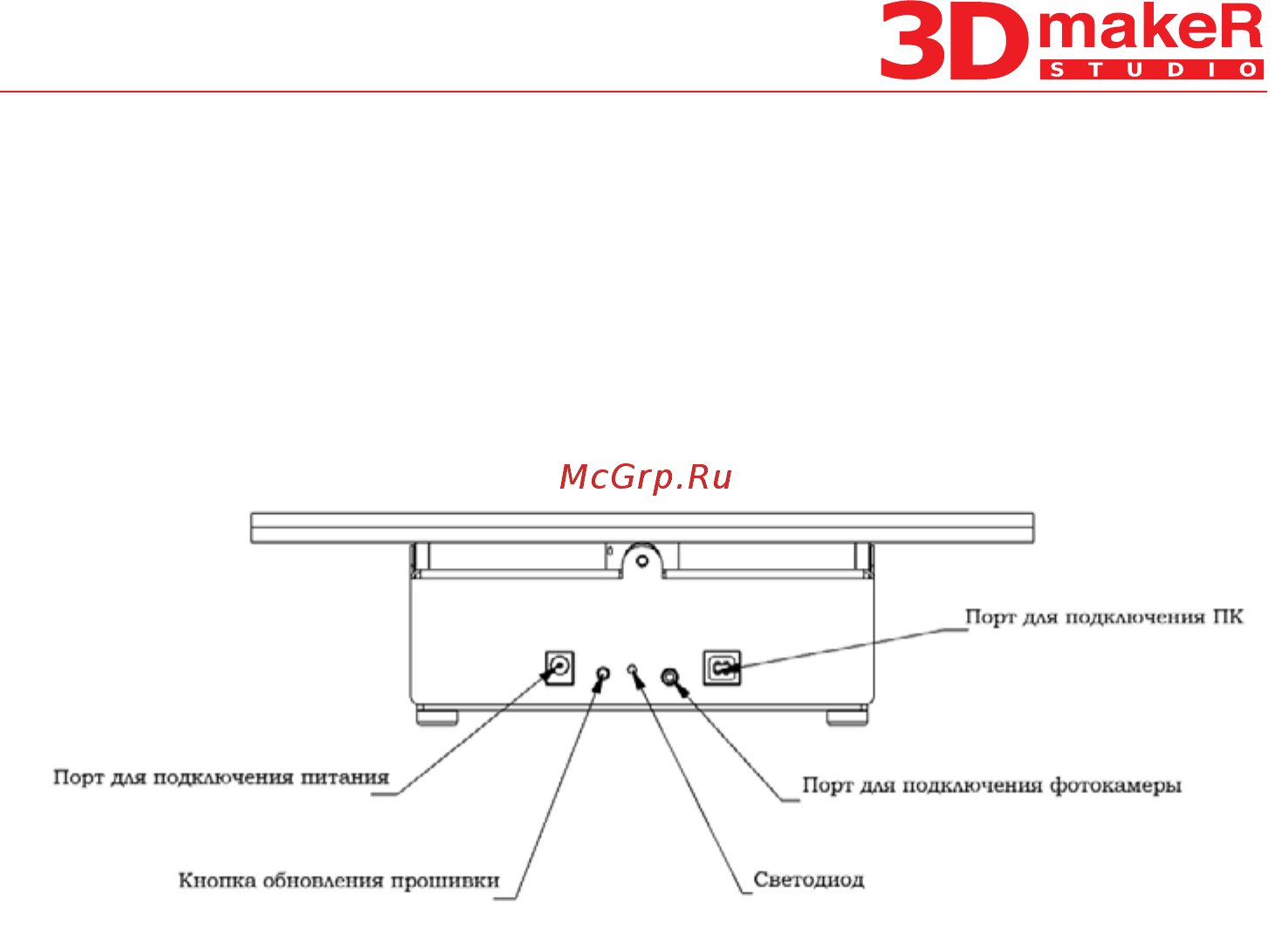

На задней панели платформы расположены разъёмы для подключе-

ния фотокамеры и ПК, кнопка обновления прошивки, разъем питания,

а также светодиод, показывающий наличие питания.

Расположение кнопок и разъемов демонстрируется на рисунке 1.

Рисунок 1

В комплект поставки входит провод для подключения платформы

к ПК (USB A — USB B), провод для подключения компьютера к фо-

токамере (USB A — mini USB), а также адаптер питания. Для начала

работы подключите питание к платформе с помощью адаптера. Затем

подключите ПК к платформе с использованием соответствующего про-

вода через порт USB.

Камера может подключаться через порт на корпусе платформы (че-

рез кабель дистанционного спуска затвора), или напрямую к ПК при

помощи кабеля USB A — mini USB. Схемы подключения устройств

представлены на рисунках 2, 3.

Подключение камеры через USB является наиболее удобным при ра-

боте с фотоаппаратами Canon и Nikon. В данном режиме управление

затвором происходит из управляющей программы по USB, а получен-

ные снимки автоматически загружаются в программу.

Подключение через кабель дистанционного спуска затвора позволя-

ет работать с любой камерой, имеющий вход дистанционного спуска.

При этом затвором фотоаппарата управляет специальный замыкаю-

щий контакт, установленный в самом столике. Необходимо помнить,

что в данном режиме весь отснятый материал остается на карточке
