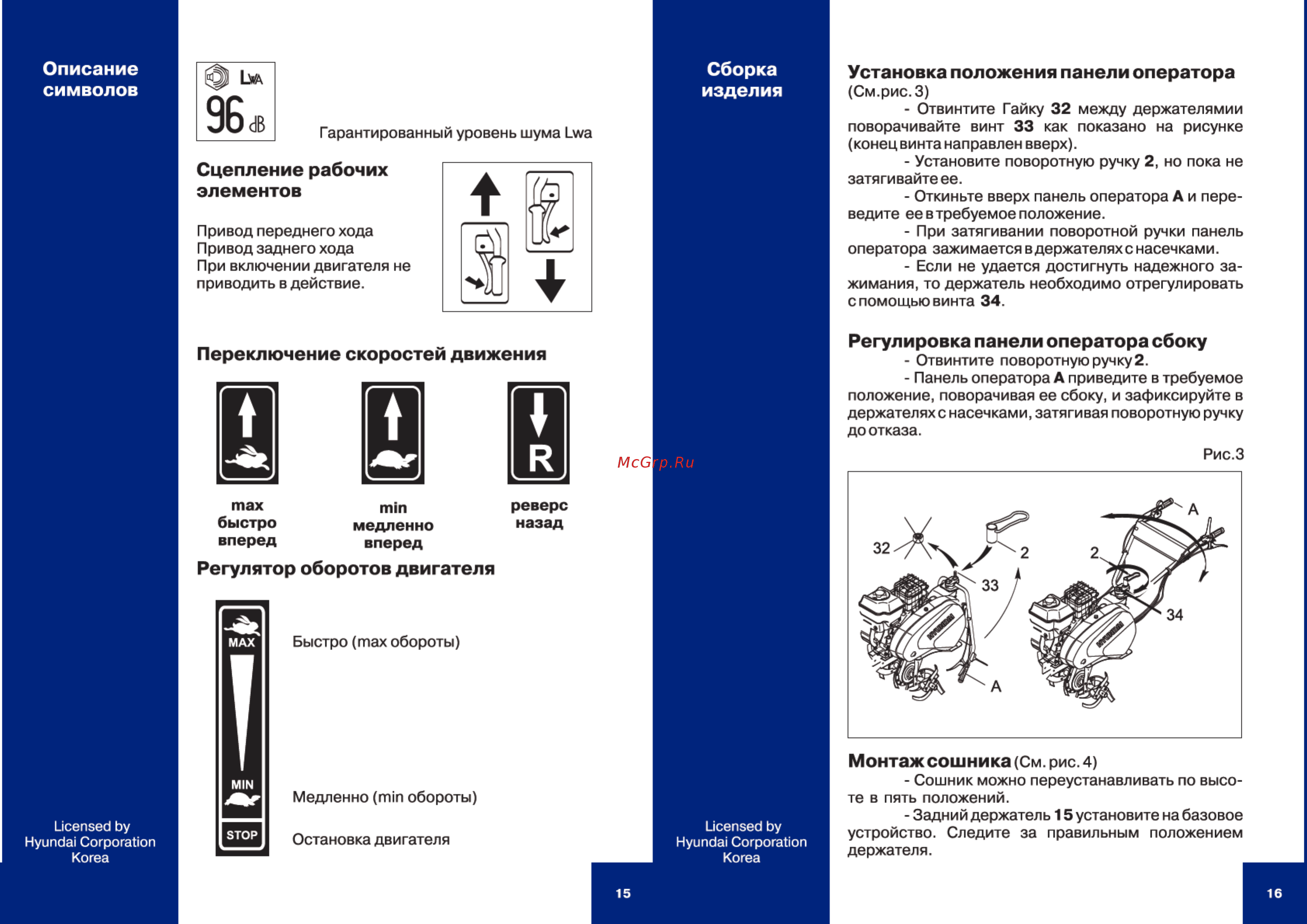

Сборка изделия Сборка изделия Вставьте и зафиксируйте палец 16 пружинным зажимом 17 Снизу в держатель вставьте сошник 18 Установите требуемое положение сошника по вы соте Вставьте и зафиксируйте шпильки 19 с навинченными гайками 20 Монтаж транспортного колеса См рис 6 Для вспашки переместите транспортное колесо вверх и закрепите в предусмотренных от верстиях Для транспортировки культиватора опус тите колесо в нижнее положение и закрепите в предусмотренных отверстиях Монтаж колеса См рис 5 Рис 6 Откиньте стойку колеса наверх Снимите с штифта пружинный зажим 14 Разблокируйте вилку колеса 8 вытащив штифт 13 Поворачивайте вилку колеса наверх до момента совпадения с соответствующим отверстием Вставьте в вилку колеса штифт 13 и зафиксируйте его зажимом 14 Монтаж фрез См рис 7 Licensed by Hyundai Corporation Korea Licensed by Hyundai Corporation Korea 17 Снимите защитные диски 26 с базового устройства 1 Учитывайте направление вращения фрез влево вправо Режущие кромки пропашных ножей при движении культиватора вперед должны быть направлены по направлению вращения фрез Установите левую фрезу 28 и правую фрезу 29 на комплект для пропашки 35 на базовом устройстве 1 Поворачивайте фрезы до совпадения отверстий Вставьте откидные шплинты 27 слева и справа затем зафиксируйте их закрыв и крепко нажав на бугель Защитные диски наденьте на фрезы поворачивайте до совпадения отверстий и закре пите откидными шплинтами 27 18
