Красный
Черный
Белый/
коричневый
Белый/
розовый
Оранжевый/
белый
Желтый/
черный
Желтый/
черный
Желтый/
черный

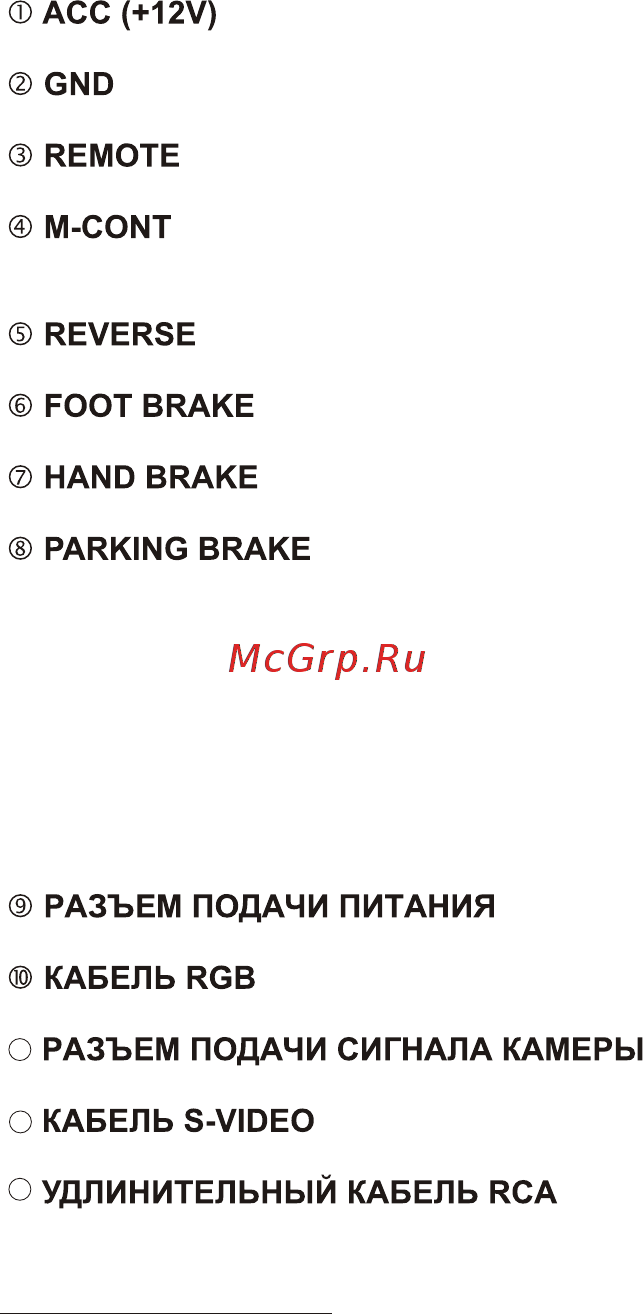

К дополнительному проводу питания (ACC) замка
зажигания автомобиля
К «массе» (металлической детали к у зова
автомобиля)
Выход дистанционного управления внешним
устройством
Когда используется функция дистанционного
управления TME-M370, активируется функция
«Monitor Control»
Переключение на экран камеры заднего вида
Позволяет демонстрировать видео и экраны
настройки (для использования спереди)
Позволяет демонстрировать видео и экраны
настройки (для использования спереди)
Позволяет демонстрировать видео и экраны
настройки (для использования сзади)
В США контакт провода стояночного тормоза
предназначен только для оборудования задних
пассажиров. Для американских моделей на фабрике
он не подключается. Провод прилагается к устройству
в пакете с соответствующей инструкцией.
Для других регионов провод стояночного тормоза
подключен на фабрике. Провода ножного и ручного
тормоза не нужны.
11
12
13
Функция блокировки
Для просмотра изображения устройства, подключенного к входу AUX, и настройки
монитора необходимо отключить функцию блокировки. Для этого применяется следующая
процедура.
1 Припаркуйте автомобиль в безопасном месте. Задействуйте ручной тормоз.
2 Нажмите на педаль тормоза, отпустите ручной тормоз и затем снова его
задействуйте.
3 После второго включения ручного тормоза отпустите педаль.
Теперь система блокировки управления в режиме AUX отключена. Включение ручного
тормоза позволяет повторно активировать режим AUX, пока не выключено зажигание
автомобиля. Повторят описанную выше процедуру (шаги 1 – 3) не нужно.
· При попытке включения внешнего устройства во время движения автомобиля на
дисплее появится предупреждение «Picture Off For Your Safety» (изображение
отключено для обеспечения безопасности).
30
