JBL Studio 130 Black [7/13] Подключение
![JBL Studio 130 Black [7/13] Подключение](/views2/1022391/page7/bg7.png)
²
²
Studio 130, Studio 120c
Studio 190, Studio 180
78
www.jbl.com
79
РУССКИЙ
: , (
, ).
Громкоговорители и усилители имеют соответствующие положительные и отрицательные (“+” и “–”) клеммы. Все
Studio 1 серии громкоговорители имеют клеммы подключения, маркированные “+” и “–” на колодке клемм. Кроме
того, клеммы “+” маркированы красным, а клеммы “–” маркированы черным.
Для обеспечения полярности, подключайте каждую “+” клемму сзади усилителя или приемника к
соответствующей клемме “+” (красный) соответствующего громкоговорителя. Клеммы “–” подключайте
аналогично. Во время подключения не перепутайте полярности (т.е.“+” к “–” или “–” к “+”). В противном случае вы
потеряете стерео эффект и низкие частоты.
: (+) (–),
.
.

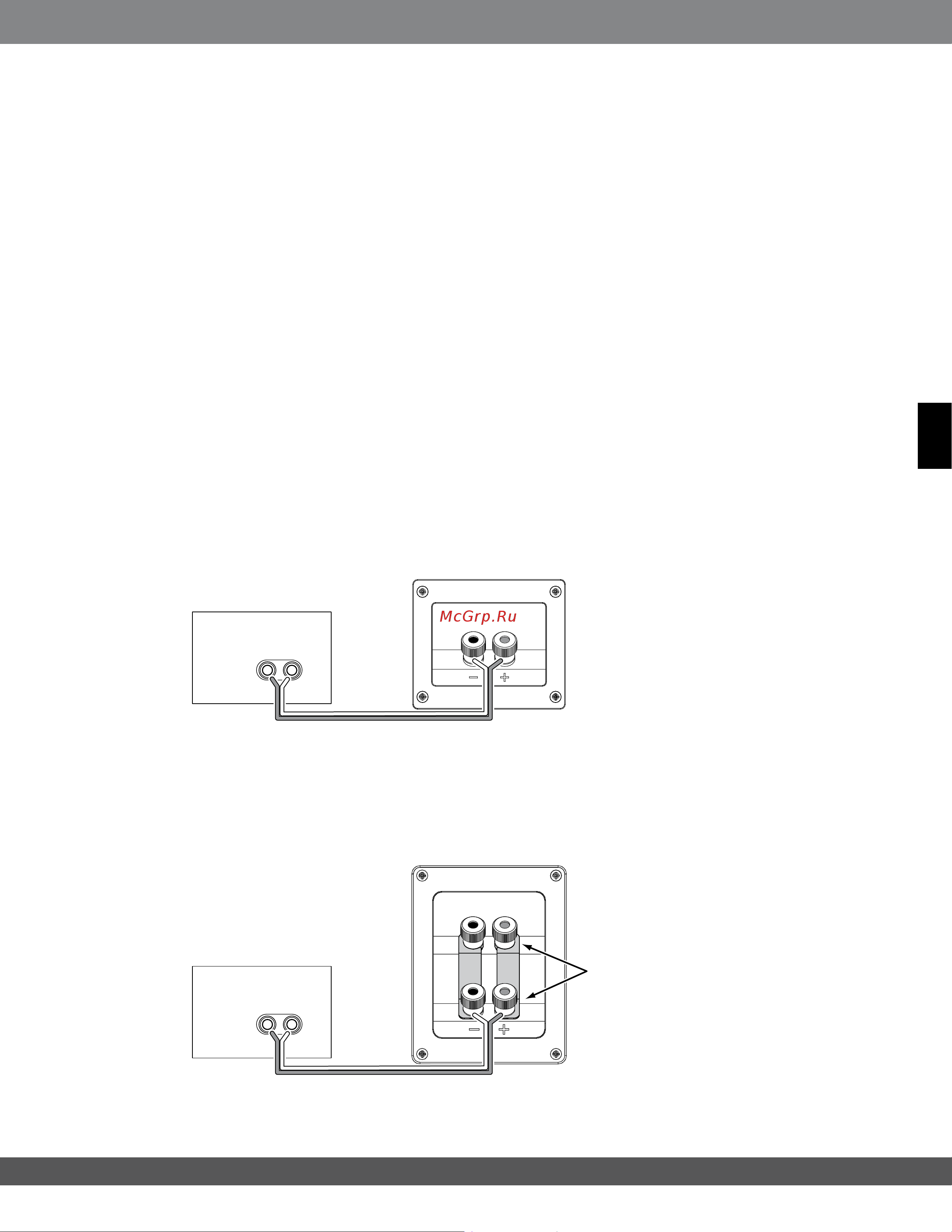

Подключите усилитель к громкоговорителям, как показано на рисунке внизу.
Для громкоговорителей Studio 190 и Studio 180 воспользуйтесь комплектом клемм.
:
.
Обе клеммы
Не снимайте перемычки
у обеих клемм
Приемник или усилитель
(Показан один канал)
Приемник или усилитель
(показан один канал)
Панель подключения
громкоговорителя
Панель подключения
громкоговорителя
