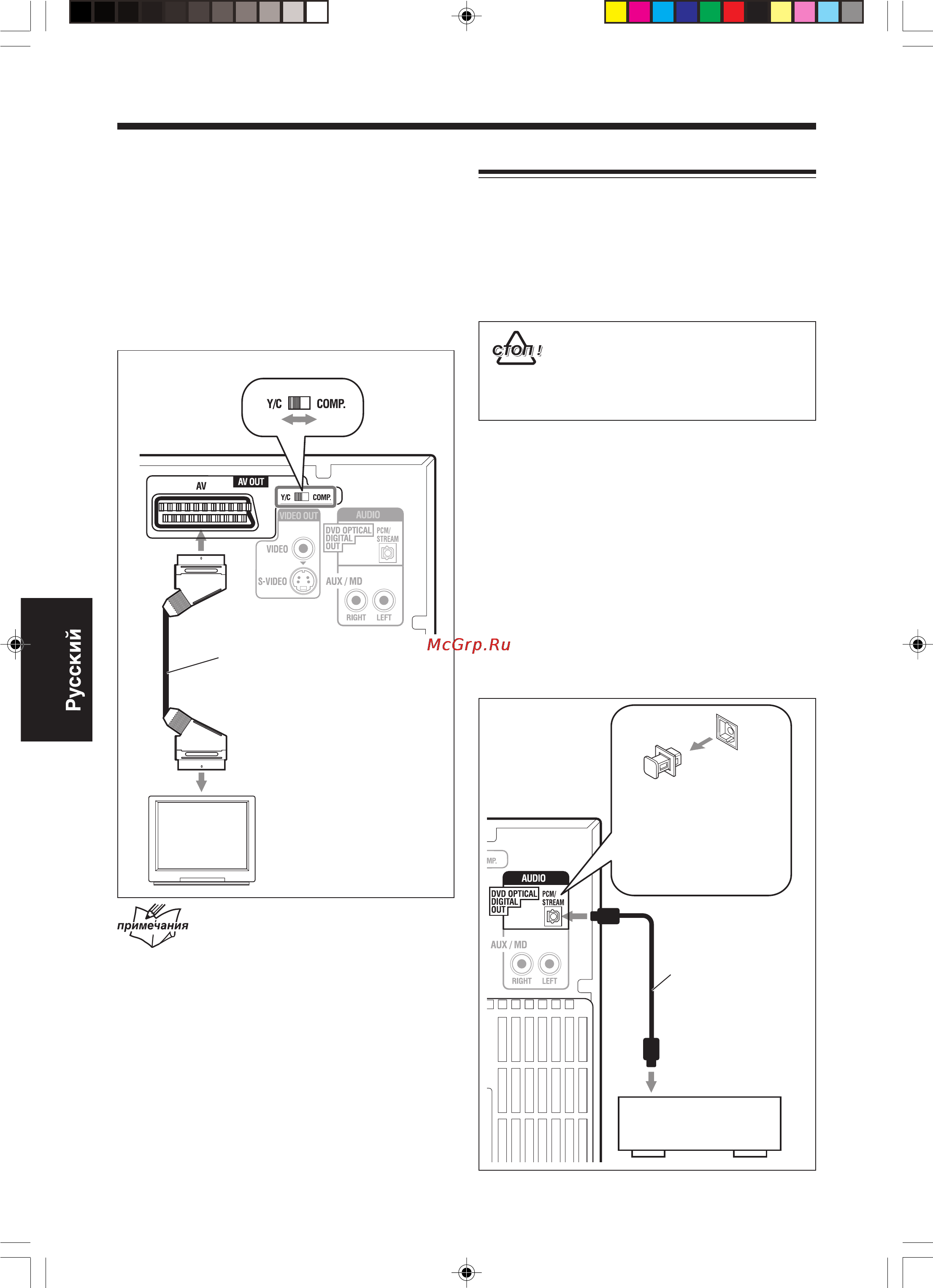

Подключение к телевизору с разъемом SCART
При подключении к телевизору через кабель
SCART (не входит в комплект), установите
переключатель Y/C-COMP. в соответствии с типом
Вашего телевизора.
Установите переключатель Y/C-COMP. в
положение “Y/C”, если Ваш телевизор совместим
с сигналом Y/C (S-Video).
Установите переключатель Y/C-COMP. в
положение “COMP., если Ваш телевизор
совместим только с композитным видео
сигналом.
Переключатель Y/C-COMP.
Кабель SCART
(не входит в комплект)
К разъему SCART
Телевизор
Разъем AV OUT предназначен только для вывода
видео сигнала. Аудио сигнал через этот разъем не
выводится.
Независимо от положения переключателя Y/C-
COMP., “Y/C” или COMP., через гнездо VIDEO
всегда выводится композитный видео сигнал, а
через гнездо S-VIDEO - сигнал S-Video (Y/C).
