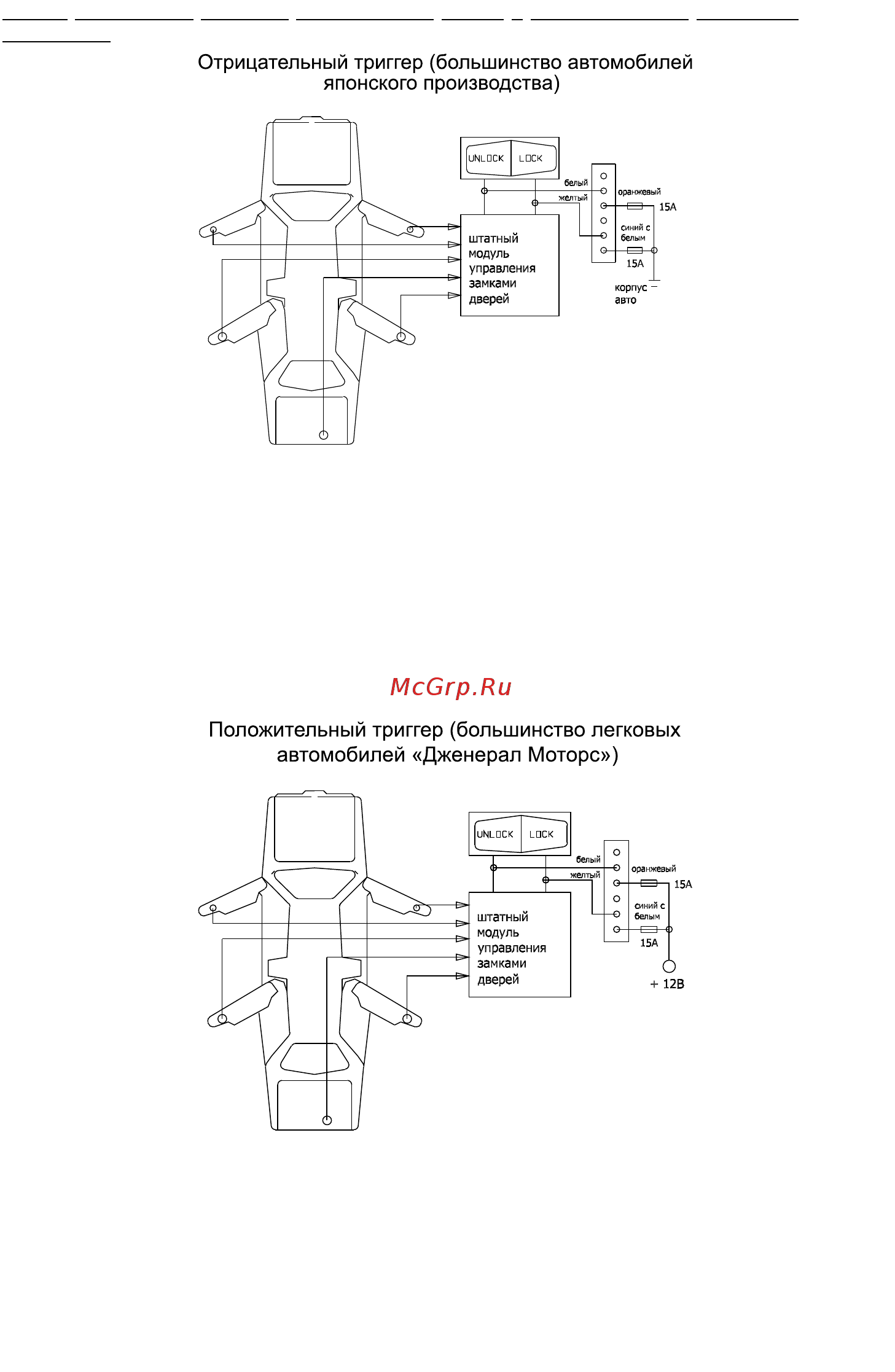

Схема управления каналом

центрального

замка с отрицательным триггером

приведена ниже:

Трехпроводная цепь отпирания/запирания дверей положительной полярности

При установке системы в таких автомобилях зеленый и синий провода запирания/отпирания

дверей автомобиля не используются.

Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику

питания +12 В.

Желтый провод – это импульсный выход запирания положительной полярности, и он должен

быть подключен к проводу управления штатным реле запирания положительной полярности.

Белый провод – это импульсный выход отпирания положительной полярности, и он должен

быть подключен к проводу управления штатным реле отпирания положительной полярности.

Схема управления каналом центрального замка с положительным триггером приведена ниже.
