Cod. 121787 – agg. 29/03/05
- 1
RU
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
И РАЗМЕРЫ
размеры устройств указаны на рис.1.
Эксплуатационные характеристики
приведены на самих устройствах.
1) ОБЩИЕ УКАЗАНИЯ
Установка производится покупателем.
Предприятие-изготовитель не несёт
ответственности за ущерб, нанесённый по
причине неправильной установки и/или не
следования данным инструкциям, и, в
частности:
Предохранительный клапан должен быть
правильно установлен и не иметь
повреждений. Бережно хранить книжку с
инструкциями для последующих
консультаций.
Установка и техническое
обслуживание должны
проводиться
квалифицированным
персоналом в соответствии с
действующими нормативами,
следуя указаниям предприятия-
изготовителя.
Перед проведением любых
операций по чистке или
техническому обслуживанию,
отключить устройство от
электросети и/или посредством
специальных блоков
прерывания.
Вынуть устройство из упаковки и
проверить его целостность. Не
оставлять упаковочные
материалы (скобы,
полиэтиленовые мешки,
пенополистирол и т.д.) в
досягаемом для детей месте,
потому что эти материалы
являются возможными
источниками опасности.
Данное устройство соответствует
действующим инструкциям Директив
ЕЭС.
2) ПРАВИЛА УСТАНОВКИ
a)Установка
Данное устройство предназначено
для нагрева воды до температуры,
не превышающей температуру
кипения при атмосферном давлении.
Оно должно быть обязательно
соединено с системой отопления и с
сетью горячего водоснабжения,
и совместимо с её
эксплуатационными
характеристиками и мощностью.
Помещение для установки должно быть
защищено от мороза.
Накопительный теплообменник следует
устанавливать рядом с калорифером.
Таким образом, можно избежать
излишнего рассеяния тепла. Если это
невозможно, то необходимо изолировать
подающие трубы.
Место установки должно быть таким,
чтобы можно было провести надлежащим
образом укладку труб для питьевой и
нагревательной воды.
b) Гидравлическое соединение (см.
схему на рис. 2)
Положение соединений и их назначение
указаны на Рис. 1 и на этикетке,
приклеенной на задней части устройства.
Рекомендуется устанавливать устройство
недалеко от точки самого большого
потребления горячей воды, во избежание
рассеяния тепла в трубах, и, при
возможности, рядом с точкой слива воды
для более быстрого опорожнения.
Ниже приводится спецификация Рисунка
2:
A) Гидравлический предохранительный
клапан (не поставляется);
B) Сливной кран (не поставляется);
C) Сточная труба (не поставляется);
D) Расширительный бачок (не
поставляется);
Cod. 121787 – agg. 29/03/05
- 1
RU

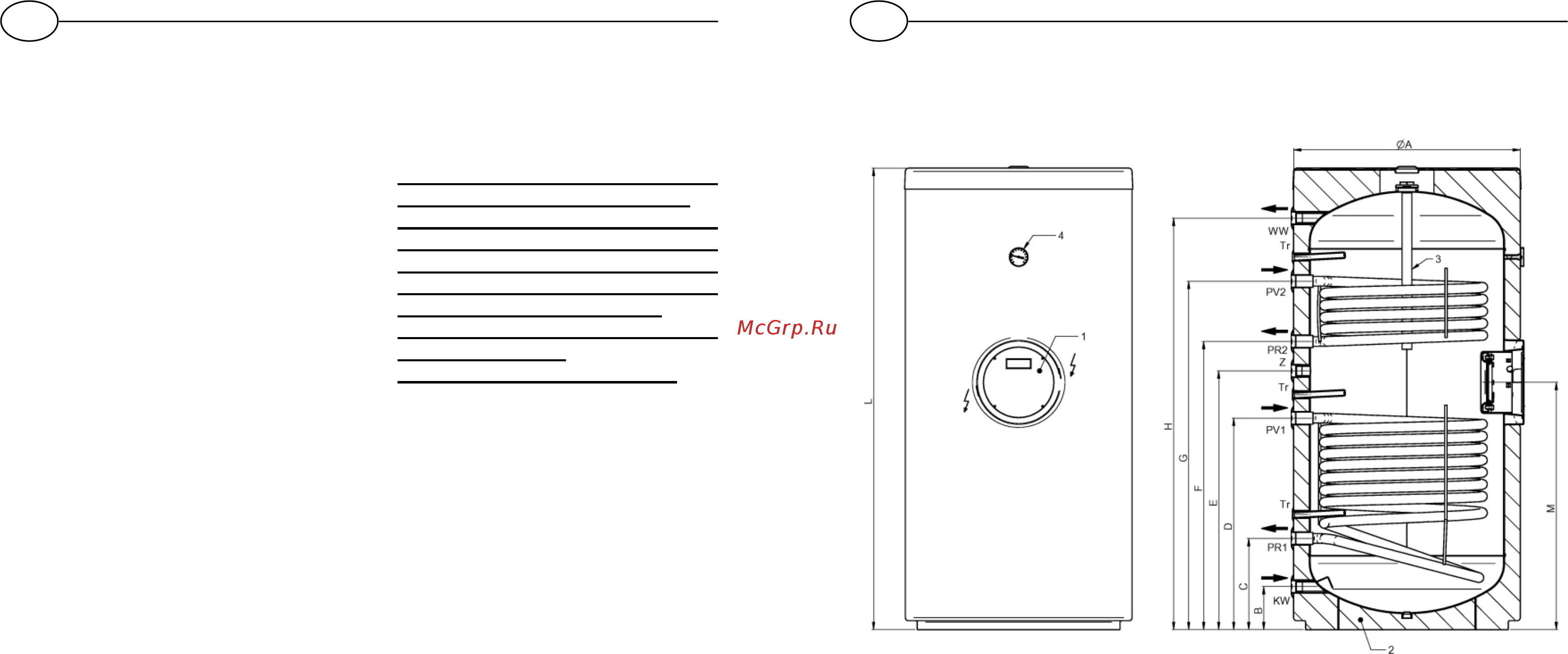

KW Вход холодной воды
WW Выход горячей воды
PR1 Выход воды из нижнего теплообменника
PR2 Выход воды из верхнего теплообменника
PV1 Вход воды в нижний теплообменник
PV1 Вход воды в верхний теплообменник
Tr Прокладка термостатного зонда 16мм
Предрасположение PG 16
Z Рециркуляция
1 Колпачок фланца
2 Станина
3 Магниевый анод
4 Термометр
Fi
g
. 1
