ПРОЦЕДУРА СБОРКИ

Требуемые инструменты:

Гаечные ключи 10 и 13 мм

Разводной ключ (2) длина 20 см

Клещи длина 23 см

Отвертка

Бутылка с мыльным раствором для проведения

теста на утечку газа

Комплектация:

Стойка с отсеком для газового баллона и 3 скобами.

9 Колпачковых гаек (M 6 мм), 9 малых винтов (M 6 x

10 мм ), 15 малых плоских шайб (Ø 6 мм) для сбор-

ки отражателя.

6 Больших болтов и фланцевых гаек (M 6) для под-

ставки/ сборка основания.

3 Средних болтов (M8 x 15мм) для подставки/ сбор-

ка стойки.

3 Прокладки рефлектора and барашковые гайки, 9

большие плоские прокладки для отражателя и

сборки горелки.

3 фиксатора обогревателя к поверхности устано-

вочной площадки

6 шт M6 x 10 мм фиксирующих болтов и гаек

Ключ гаечный

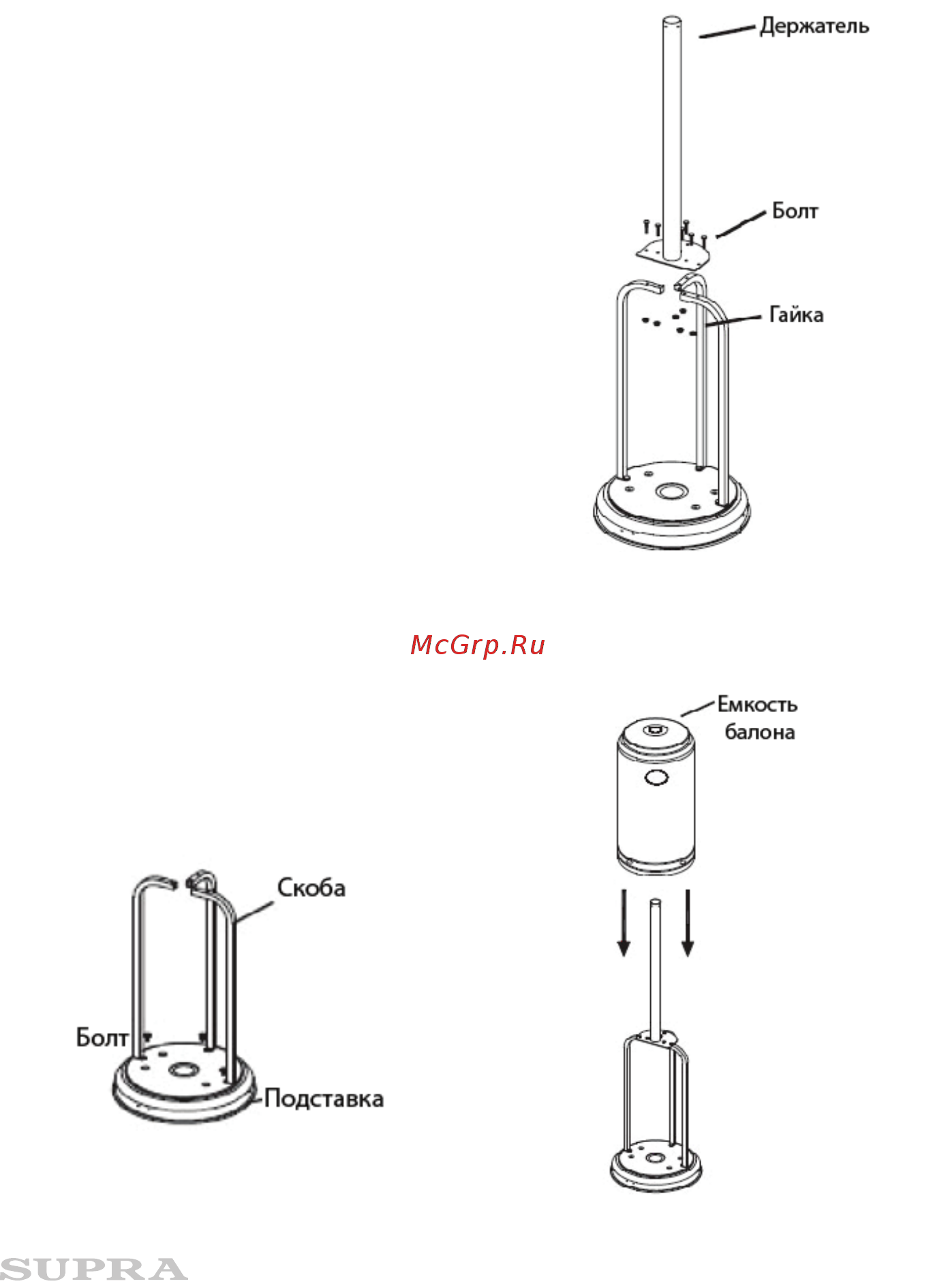

ШАГ 1

1. Установите 3 скобы в их позиции на основании,

как показано на рисунке.

2. Используйте 3 средних болта (M8x15) для кре-

пления скоб к основанию.

ШАГ 2

1. Установите держатель на 3 скобы.

2. С помощью 6 больших болтов и фланцевых гаек

(М6) соедините держатель с тремя скобами. За-

тяните болты и гайки.

ШАГ 3

Установите газовый отсек на стойку.
