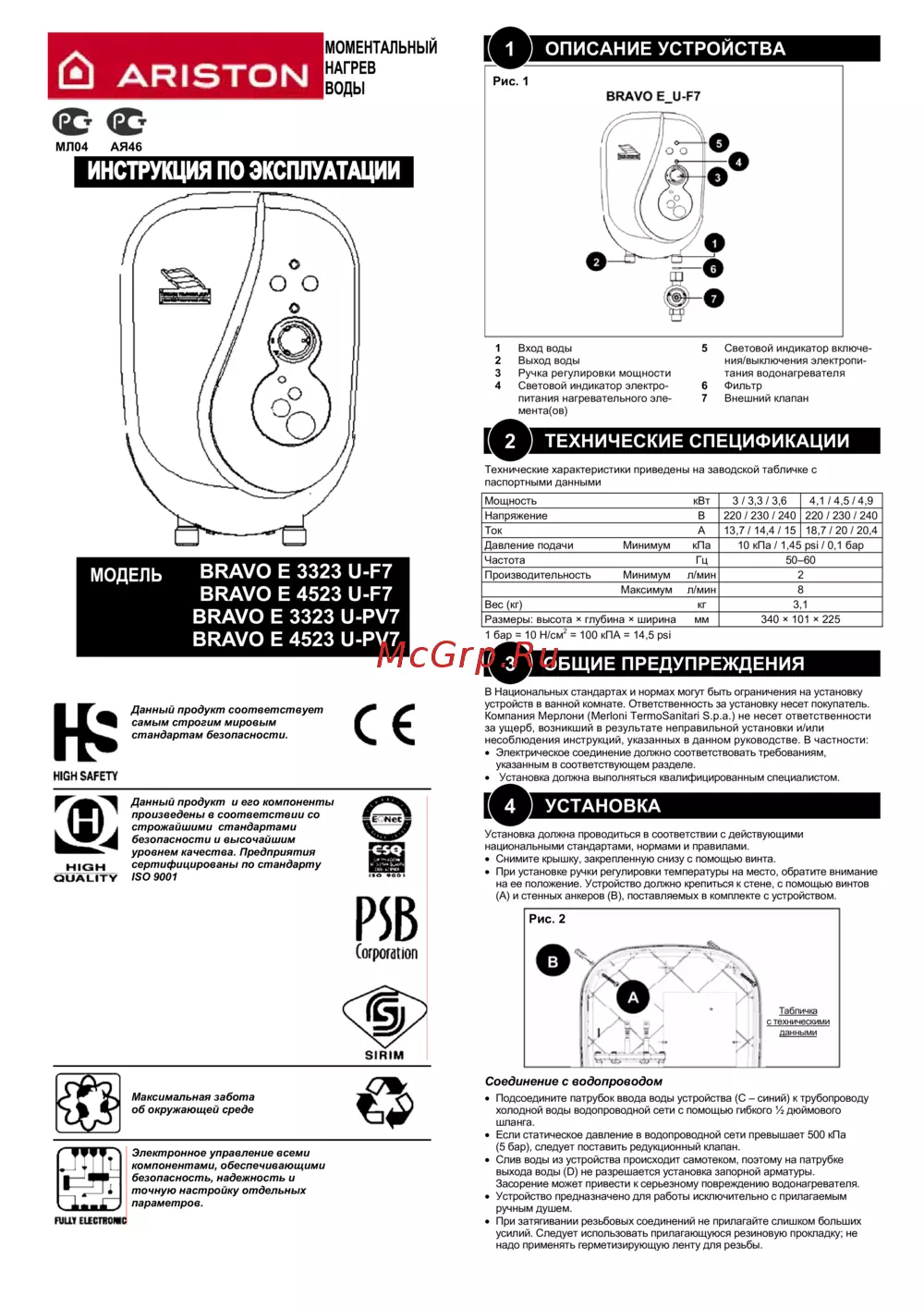

Ariston Bravo E 3323 U-F7 — электрический водонагреватель: безопасность и качество на первом месте [1/2]
Данный продукт соответствует
самым строгим мировым
стандартам безопасности.
Данный продукт и его компоненты
произведены в соответствии со
строжайшими стандартами
безопасности и высочайшим
уровнем качества. Предприятия
сертифицированы по стандарту
ISO 9001
Максимальная забота
об окружающей среде
Электронное управление всеми
компонентами, обеспечивающими
безопасность, надежность и
точную настройку отдельных
параметров.
ОПИСАНИЕ УСТРОЙСТВА
1 Вход воды
2 Выход воды
3 Ручка регулировки мощности
4 Световой индикатор электро-
питания нагревательного эле-
мента(ов)
5 Световой индикатор включе-
ния/выключения электропи-
тания водонагревателя
6 Фильтр
7 Внешний клапан
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ
Технические характеристики приведены на заводской табличке с
паспортными данными
Мощность кВт 3 / 3,3 / 3,6 4,1 / 4,5 / 4,9
Напряжение В 220 / 230 / 240 220 / 230 / 240
Ток А 13,7 / 14,4 / 15 18,7 / 20 / 20,4
Давление подачи Минимум кПа 10 кПа / 1,45 psi / 0,1 бар
Частота Гц 50–60
Производительность Минимум л/мин 2
Максимум л/мин 8
Вес (кг) кг 3,1
Размеры: высота × глубина × ширина мм 340 × 101 × 225
1 бар = 10 Н/см
2
= 100 кПА = 14,5 psi
ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ
В Национальных стандартах и нормах могут быть ограничения на установку
устройств в ванной комнате. Ответственность за установку несет покупатель.
Компания Мерлони (Merloni TermoSanitari S.p.a.) не несет ответственности
за ущерб, возникший в результате неправильной установки и/или
несоблюдения инструкций, указанных в данном руководстве. В частности:
• Электрическое соединение должно соответствовать требованиям,
указанным в соответствующем разделе
.
• Установка должна выполняться квалифицированным специалистом.
У
СТАНОВКА
Установка должна проводиться в соответствии с действующими
национальными стандартами, нормами и правилами.
• Снимите крышку, закрепленную снизу с помощью винта.
• При установке ручки регулировки температуры на место, обратите внимание
на ее положение. Устройство должно крепиться к стене, с помощью винтов
(A) и стенных анкеров (B), поставляемых в комплекте с устройством.
Соединение с водопроводом
• Подсоедините патрубок ввода воды устройства (C – синий) к трубопроводу
холодной воды водопроводной сети с помощью гибкого ½ дюймового
шланга.
• Если статическое давление в водопроводной сети превышает 500 кПа
(5 бар), следует поставить редукционный клапан.
• Слив воды из устройства происходит самотеком, поэтому на патрубке
выхода воды (D) не разрешается установка запорной арматуры.
Засорение
может привести к серьезному повреждению водонагревателя.
• Устройство предназначено для работы исключительно с прилагаемым
ручным душем.
• При затягивании резьбовых соединений не прилагайте слишком больших
усилий. Следует использовать прилагающуюся резиновую прокладку; не
надо применять герметизирующую ленту для резьбы.
1
2
3
4
Рис. 2
Табличка
с техническими
данными
Рис. 1
МЛ04 АЯ46
