Ariston SGA 200 [4/12] Гидравлическое подсоединение__________________________________________________
![Ariston SGA 200 [4/12] Гидравлическое подсоединение__________________________________________________](/views2/1128553/page4/bg4.png)
Содержание
- 150 200 2
- M 1 для вашей безопасности 2
- Одель 2
- Технические данные 2
- Технические характеристики 2
- Габаритные размеры 3
- Инструкции по установке 3
- Место установки__________________________________________________________________ 3
- Внимание 4
- Гидравлическое подсоединение__________________________________________________ 4
- Подсоединение линии рециркуляции 4
- Датчика тяги________________________ 5
- Монтаж и функционирование 5
- Подключение газа 5
- Подсоединение к дымоходу_______________________________________________________ 5
- Аккуратно без изгибов и повреждений размотайте ка 6
- Ветствующую высоте аппарата 6
- Закрепите концы проводов 5 в зажимах термостата 6
- Закройте подвижную часть желоба до щелчка 6
- Из которого выходят провода 5 6
- Из которого выходят провода 5 оставить желоб не закрытым 6
- Пилляр 3 термостата 4 на необходимую длину соот 6
- Поместите желоб для проводов с адгезивным слоем 1 на заднюю часть водонагревателя напротив отверстия 6
- Проложите размотанный капилляр 3 в желобе 1 и 6
- Против желоба 1 6
- Разместите термостат 4 на цоколе около отверстия 6
- Схема подключения аппарата ____________________________________________________ 6
- Установите вытяжной колпак 2 сориентировав его та ким образом чтобы датчик термостата находился на 6
- Вентиляция помещений___________________________________________________________ 7
- Действующие нормативы_______________________ 7
- Прямая вентиляция_______________________________________________________________ 7
- Технические указания для установки 7
- Косвенная вентиляция 8
- Отходящих газов 8
- Устройство контроля удаления 8
- М 5 касается только установщика 9
- Перевод аппарата на работу 9
- Розжиг и гашение горелки с клапаном евросит 9
- Со сжиженным газом 16 9
- Устройства безопасности ________________________________________________________ 9
- Демонтаж газовой группы и замена форсунки 10
- Модель 11
- Проверка регулировки газового клапана_______________________________________ 11
- Размеры отверстий форсунок в мм 11
- О 6 советы по эксплуатации и ремонту 12
- О 7 безопасность 12
- Техническое обслуживание 12
Похожие устройства
- Supra rf-097t Инструкция по эксплуатации
- Supra rf-095 Инструкция по эксплуатации
- Supra rf-075 Инструкция по эксплуатации
- Ariston Shape 10 ST R/5 (Ti Shape 10 UR) Инструкция по эксплуатации
- Supra rf-055 Инструкция по эксплуатации
- Supra sdp-u12000-8 Инструкция по эксплуатации
- Supra sdp-u7500-5 Инструкция по эксплуатации
- Ariston ABS PRO ECO PW 150V Инструкция по эксплуатации
- Supra svp-a40-25 Инструкция по эксплуатации
- Supra svp-a40-10 Инструкция по эксплуатации
- Supra svp-b40-25 Инструкция по эксплуатации
- Supra svp-b40-10 Инструкция по эксплуатации
- Supra sdt-81 (dvb-t2/t) Инструкция по эксплуатации
- Supra vcs-2023 orange Инструкция по эксплуатации
- Ariston ARI 200 VERT 505 THER MO Инструкция по эксплуатации
- Supra vcs-2023 blue Инструкция по эксплуатации
- Supra phs-1201 rubin red Инструкция по эксплуатации
- Supra mxs-202 Инструкция по эксплуатации
- Supra mps-112 pink Инструкция по эксплуатации
- Supra MPS-111 Инструкция по эксплуатации

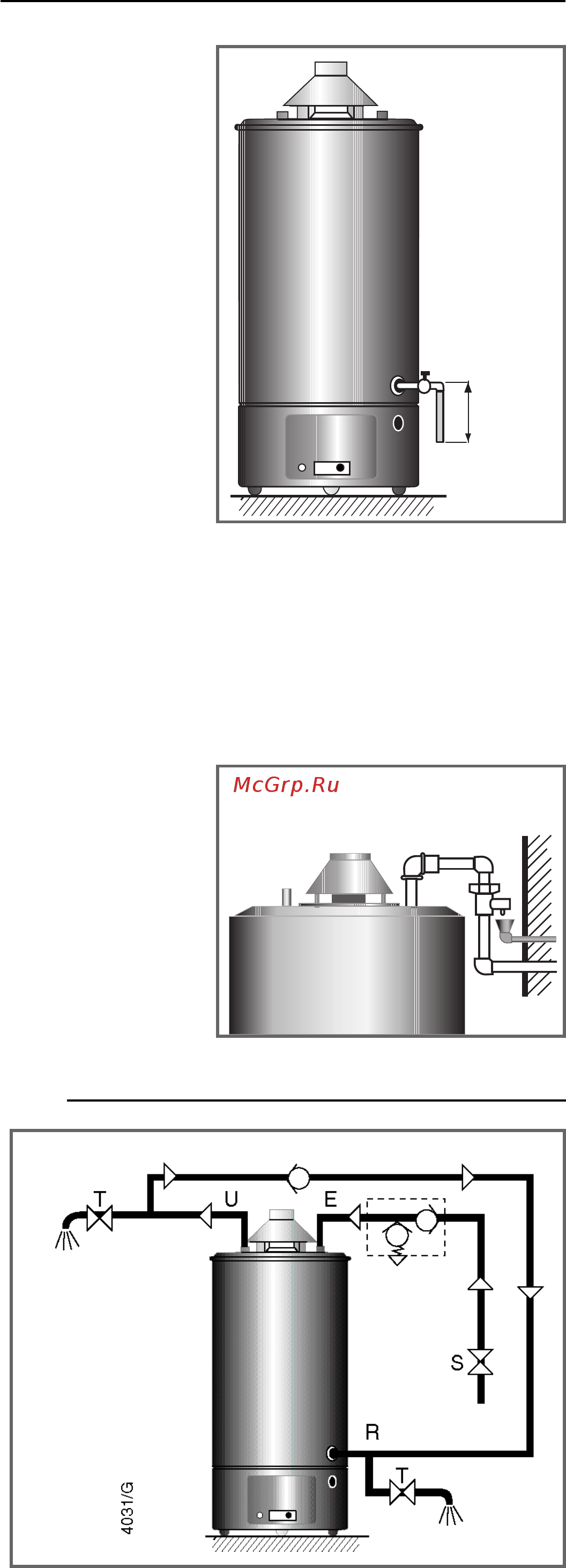

3 2 ГИДРАВЛИЧЕСКОЕ ПОДСОЕДИНЕНИЕ__________________________________________________ 3 2 1 Подсоединение к водопроводной сети должно производиться тру бой диаметром 3 4 При этом вход холодной воды будет находить ся справа а выход горячей воды слева если смотреть на аппарат спереди 2 3 2 2 Обязательно установите гидравлический предохранительный клапан поставляемый в комплекте с каждым аппаратом на трубопровод подачи воды Никогда не снимайте клапан с трубопровода 3 2 3 Убедитесь открыв воду на некоторое время что в трубопроводах нет инородных частиц таких как металлические стружки песок пакля и т д При попадании подобных предметов в предохранитель ный клапан в работе аппарата может произойти сбой или поломка 3 2 4 Убедитесь что давление подачи холодной воды не превышает 8 бар При более высоком давлении необходимо поставить редуктор давления на значительном расстоянии от аппарата При этом в ре жиме нагревания из гидравлического клапана должна капать вода Капание воды происходит и в случае если до предохранительного клапана установлен запорный кран 3 2 5 Избегайте попадания капель воды из клапана на водонагреватель Монтируйте клапан как показано на рисунке 3 предусмотрев слив ную воронку слив соединенную с канализацией 3 2 6 Слив Слейте воду из аппарата если он не будет использоваться в нео тапливаемых помещениях где температура опускается ниже нуля При установке аппарата предусмотрите эту вероятность и подсое дините сливной кран к соединительному патрубку R рис 4 Для СЛИВА воды из ВОДОНАГРЕВАТЕЛЯ НЕОБХОДИМО выключить горелку и перекрыть подачу газа перекрыть подачу воды в водонагреватель открыть краны разбора горячей воды открыть сливной кран соединенный с патрубком R 20 ст ПРИМЕЧАНИЕ После слива через сливной кран на дне бака водонагревателя остается небольшое количество воды Для бо лее полного слива воды из бака во донагревателя подсоедините к слив ному крану гибкий шланг см рис 2 и продуйте бак в направлении от сли ва к трубе подачи холодной воды 3 ВНИМАНИЕ При сливе может выходить кипящая вода 3 3 ПОДСОЕДИНЕНИЕ ЛИНИИ РЕЦИРКУЛЯЦИИ 3 3 1 РЕЦИРКУЛЯЦИЯ Если система горячего водоснабжения имеет контур рециркуляции в этом случае можно ис пользовать патрубок R предназначенный для слива воды Схема линии рециркуляции изображена на ри сунке справа 4
