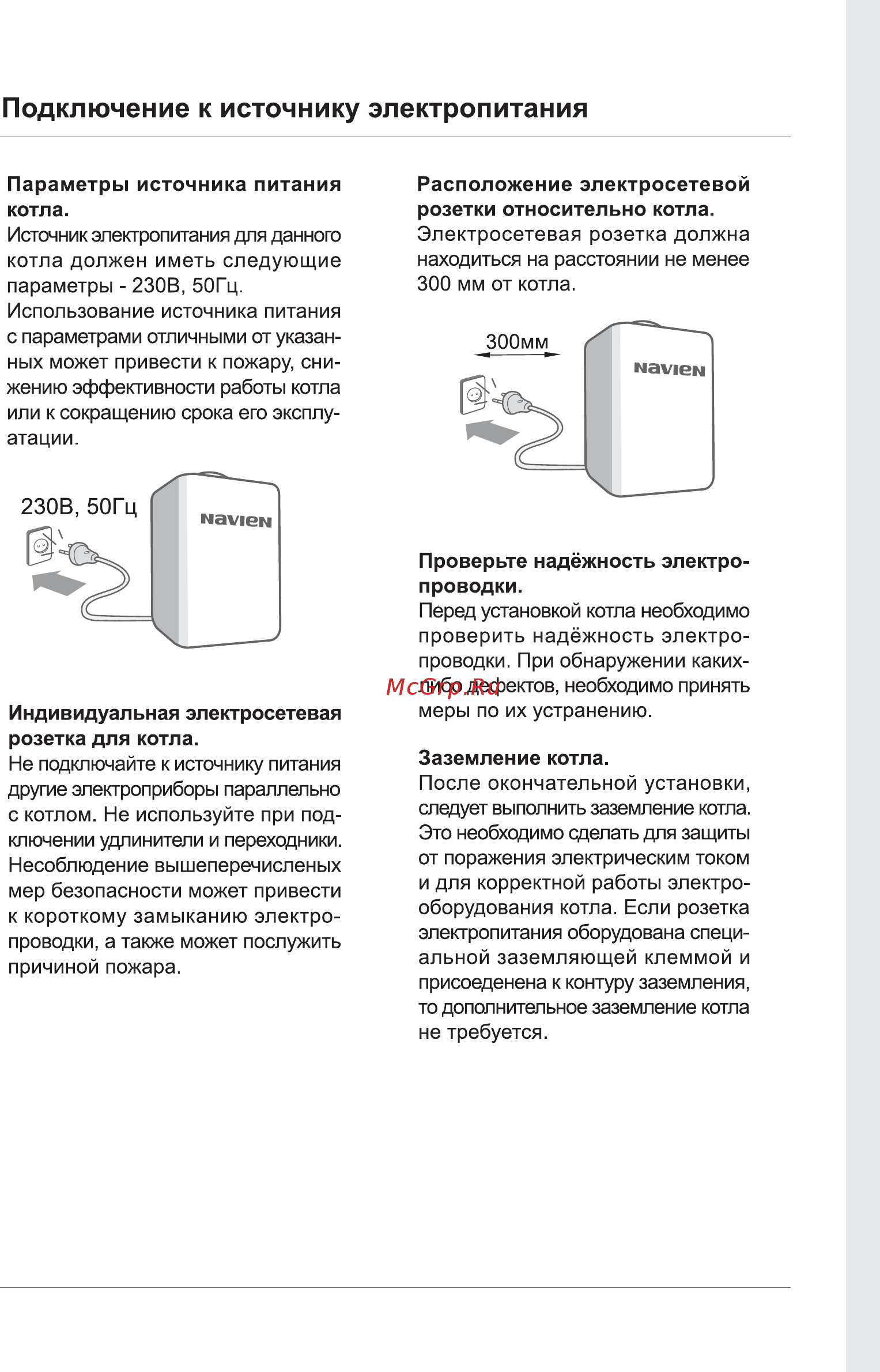

Подключение к источнику электропитания Параметры источника питания котла Истснник электропитания для данного котла должен иметь следующие параметры 230В 50Гц Использование источника питания с параметрами отличными от указан ных может привести к пожару сни жению эффективности работы котла или к сокращению срока его эксплу атации Индивидуальная электросетевая розетка для котла Не подключайте к источнику питания другие электроприборы параллельно с котлом Не используйте при под ключении удлинители и переходники Несоблюдение вышеперечисленых мер безопасности может привести к короткому замыканию электро проводки а также может послужить причиной пожара Расположение электросетевой розетки относительно котла Электросетевая розетка должна находиться на расстоянии не менее 300 мм от котла Проверьте надёжность электро проводки Перед установкой котла необходимо проверить надёжность электро проводки При обнаружении какихлибо дефектов необходимо принять меры по их устранению Заземление котла После окончательной установки следует выполнить заземление котла Это необходимо сделать для защиты от поражения электрическим током и для корректной работы электро оборудования котла Если розетка электропитания оборудована специ альной заземляющей клеммой и присоеденена к контуру заземления то дополнительное заземление котла не требуется 37
