21UA
Якщо антена з електроприводом не має
релейної стійки, підключення цього пристрою за
допомогою кабелю живлення з комплекту
може пошкодити антену.
До роз’єму динаміка автомобіля
До гнізда живлення автомобіля
Просте підключення сабвуфера
Сабвуфер можна використовувати без
підсилювача потужності, якщо він підключений
до кабелю заднього динаміка.
Примітки
Необхідно підготувати проводи задніх динаміків.
Щоб уникнути пошкоджень, використовуйте
сабвуфер із повним опором 4–8 Ом і відповідною
гранично допустимою потужністю.
Підключення запам’ятовувальної
системи
Якщо підключено жовтий кабель
електроживлення, живлення завжди
постачатиметься до запам’ятовувальної схеми
навіть за вимкненого запалювання.
Підключення динаміків
Перед підключенням динаміків вимкніть
пристрій.
Щоб уникнути пошкоджень, використовуйте
динаміки з повним опором 4–8 Ом і
відповідною гранично допустимою
потужністю.
Перевірте роз’єм підключення допоміжного
живлення автомобіля та правильно розподіліть
з’єднання кабелів (залежно від типу автомобіля).

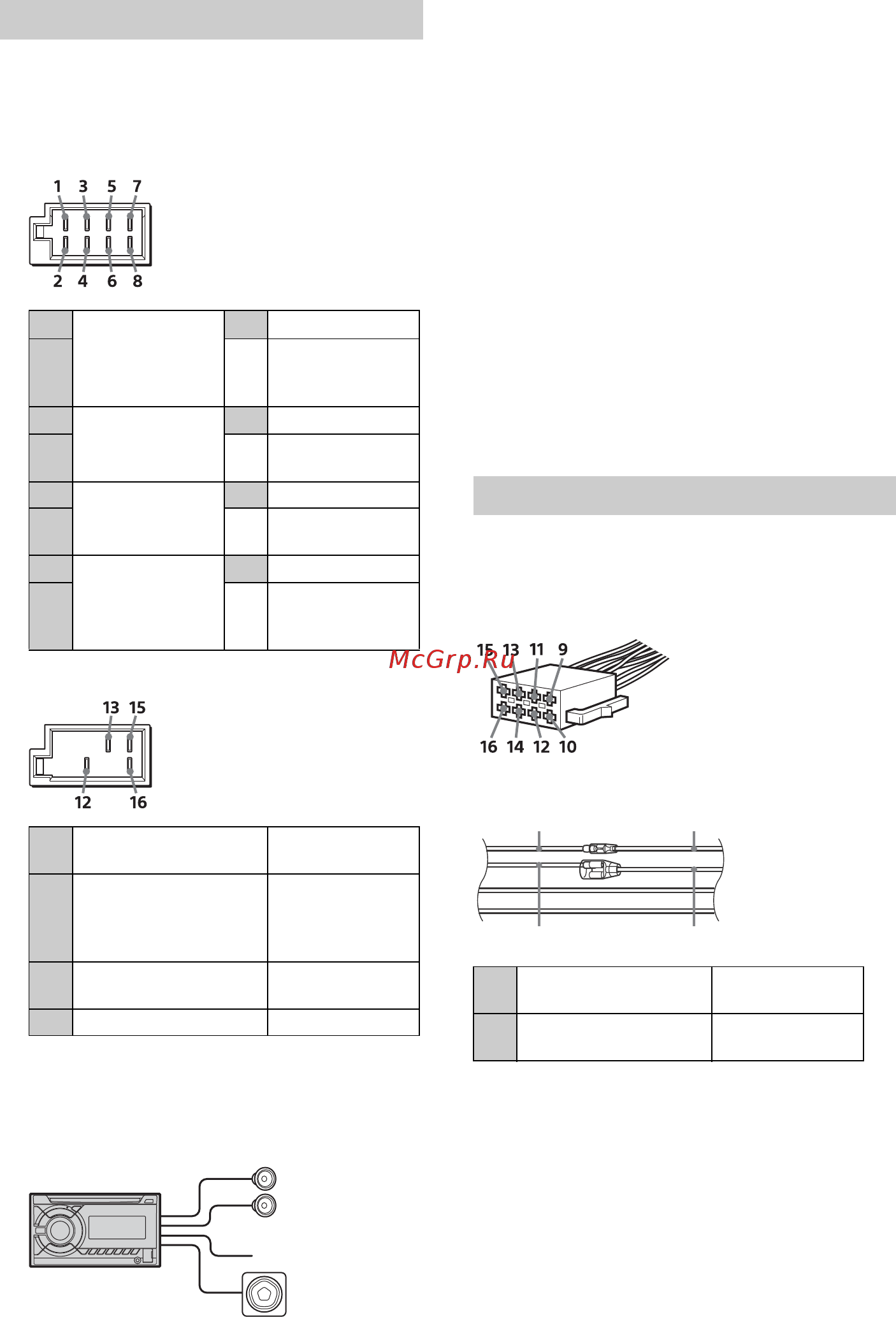

Загальна схема підключення
Створення підключень
1
Задній динамік
(правий)
Фіолетовий
2
Фіолетовий/з
чорними
смужками
3
Передній
динамік (правий)
Сірий
4
Сірий/з чорними
смужками
5
Передній
динамік (лівий)
Білий
6
Білий/з чорними
смужками
7
Задній динамік
(лівий)
Зелений
8
Зелений/з
чорними
смужками
12
Неперервне
постачання живлення
Жовтий
13
Антена з електричним
приводом/керування
підсилювачем
потужності (REM OUT)
Синій/з білими
смужками
15
Імпульсне постачання
живлення
Червоний
16 Заземлення Чорний
Передній динамік
Сабвуфер
Схема підключення живлення
12
Неперервне
постачання живлення
Жовтий
15
Імпульсне постачання
живлення
Червоний
Допоміжний роз’єм живлення
Червоний Червоний
Жовтий Жовтий
