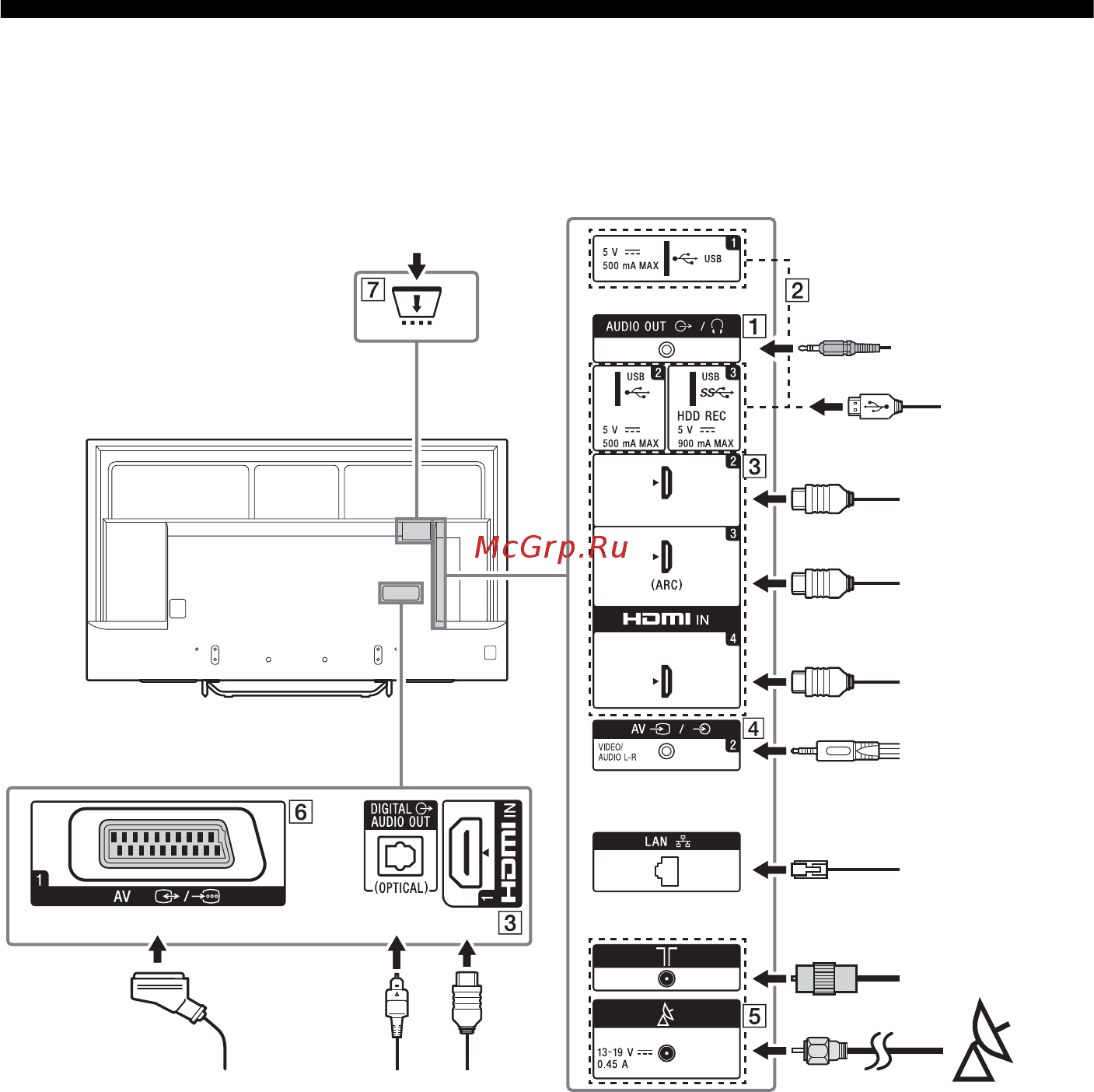

Схема подключения
Для получения дополнительных сведений о подключениях см. справочное руководство (стр. 2).
*2
*3
*1
*4
*1
*1
*1
Телеприставка Домашняя
акустическая
система с
оптическим
аудиовходом
Кабель/
антенна/
телеприставка
Маршрутизатор
Спутник
Домашняя
акустическая
система с
устройством
ARC/HDMI
Устройство
HDMI
Цифровая
фотокамера/
видеокамера/
USB-накопитель
Наушники/
домашняя
акустическая
система/
сабвуфер
Модуль
ограниченного
доступа
Устройство
HDMI
Видеомагнитофон/
оборудование для
видеоигр/DVD-
проигрыватель/
Видеокамера
Устройство
HDMI
