Руководство по эксплуатации Резчики швов CS-189 и CS-1813
12
Проверьте положение лимба указателя глубины реза (см. рис. 4), для чего при
помощи маховика поз.1 доведите режущий инструмент до касания с поверхностью
обрабатываемого материала. Если при данном положении инструмента шкала лимба
не находится в положении «0», необходимо произвести регулировку:
o Со стороны водила рукой немного ослабьте натяжение троса механизма указания
глубины реза, потянув правый зацеп пружины поз.3 в направлении стрелки. В это
же время другой рукой установите лимб поз.2 на отметку «0». Отпустите пружину
и убедитесь, что лимб находится в положении «0». При необходимости повторите
регулировку.
o Поднимите режущий инструмент в максимально верхнее положение
Отрегулируйте указатель направления реза - конец указки должен находиться в
плоскости отрезного круга (см. рис.5)
Заполните бак чистой водой.

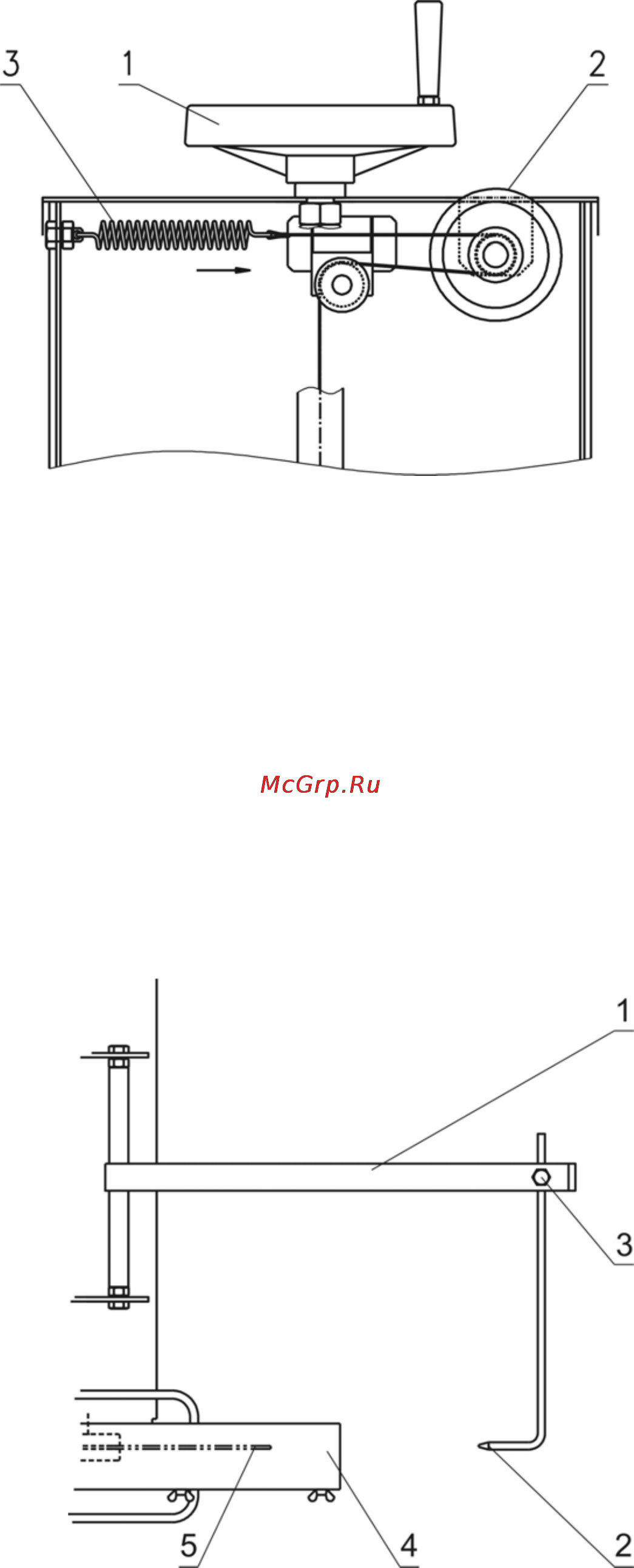

1. Маховик механизма регулировки
глубины реза
2. Лимб указателя глубины реза
3. Пружина натяжения троса
механизма указания глубины реза
Рис.4 Вид сзади. Регулировка лимба указателя глубины реза
1. Указатель
направления реза
2. Указка
3. Болт фиксации
указки
4. Кожух
инструмента
5. Инструмент
Рис.5 Указатель направления реза
