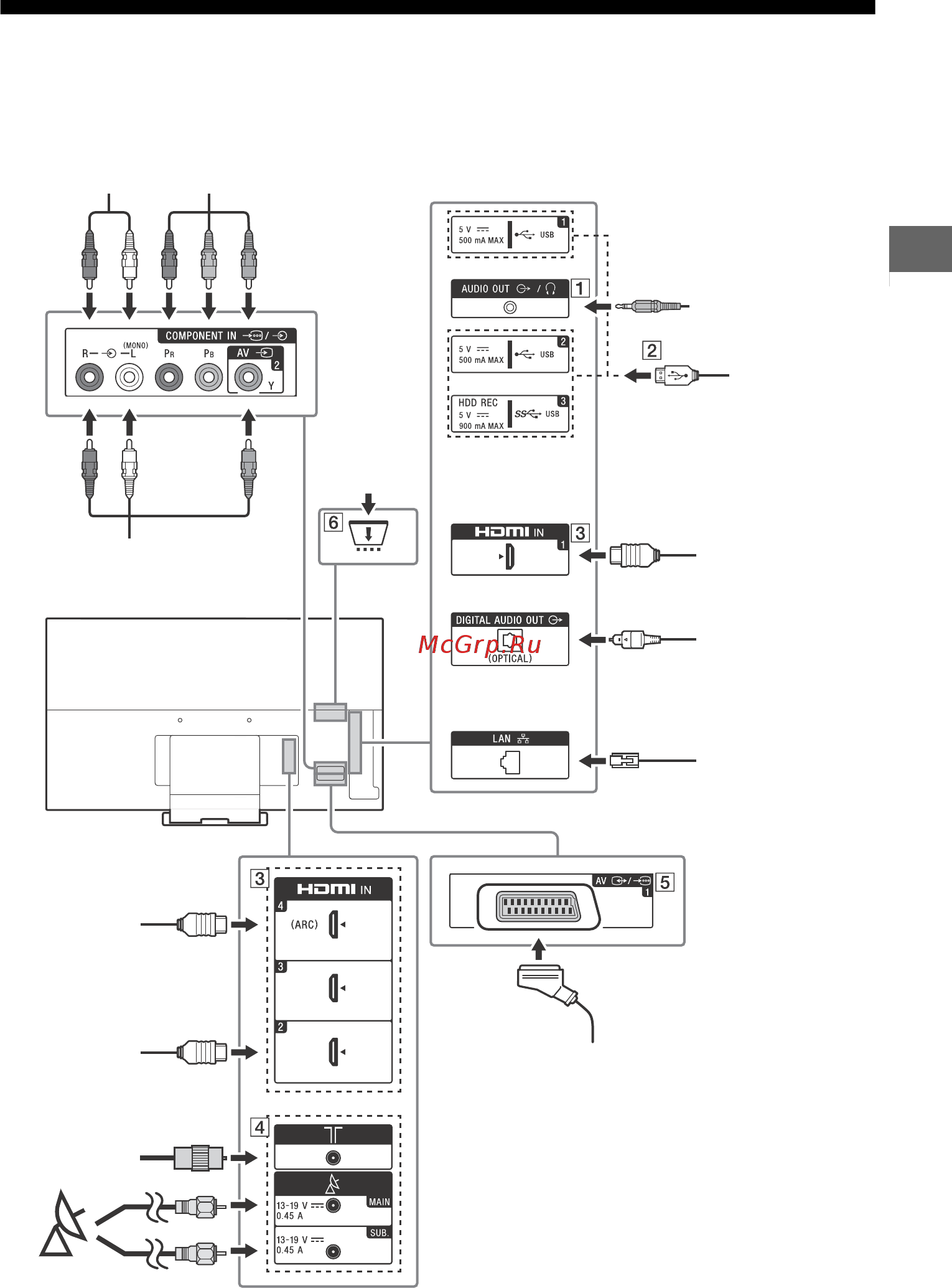

Схема подключения
Для получения дополнительных сведений о подключениях см. справочное руководство (стр. 2).
Только KD-75XD9405, KD-75XD85xx, KD-65/55XD9305
*3
*2
*2
*1
*1
*1
Наушники/
домашняя
акустическая
система/сабвуфер
Цифровая
фотокамера/
видеокамера/
USB-
накопитель
Устройство HDMI
Домашняя
акустическая
система с
оптическим
аудиовходом
Кабель/
антенна/
телеприставка
Телеприставка
Видеомагнитофон/оборудование
для видеоигр/DVD-проигрыватель/
Видеокамера
Устройство
HDMI
Спутник
DVD-проигрыватель с
компонентным выходом
Маршрутизатор
Модуль
ограниченно
го доступа
Домашняя
акустическая
система с
устройством
ARC/HDMI
