Руководство по эксплуатации Резчик швов CS-146

6 ПОДГОТОВКА К РАБОТЕ

• Перед началом работы проверьте уровень масла в картере двигателя. Уровень масла

определяется по указательному стержню на пробке заливных отверстий картера

двигателя (двигатель должен быть установлен строго горизонтально). При

незавернутой пробке уровень масла должен находиться в насеченной зоне указателя

(См. Руководство по эксплуатации двигателя).

• Заправьте топливный бак двигателя бензином марки АИ-92. Перед заправкой

очистите зону вокруг заливной горловины, после чего снимите крышку. Не

переполняйте бак, оставьте некоторое пространство в топливном баке для

расширения топлива. (См. Руководство по эксплуатации двигателя).

• Проверьте режущий инструмент на отсутствие повреждений и соответствие размерам

(габаритным и посадочным), указанным в Таблице 1. Конструкцией предусмотрена

возможность установки инструмента с посадочным отверстием 25,4 мм.

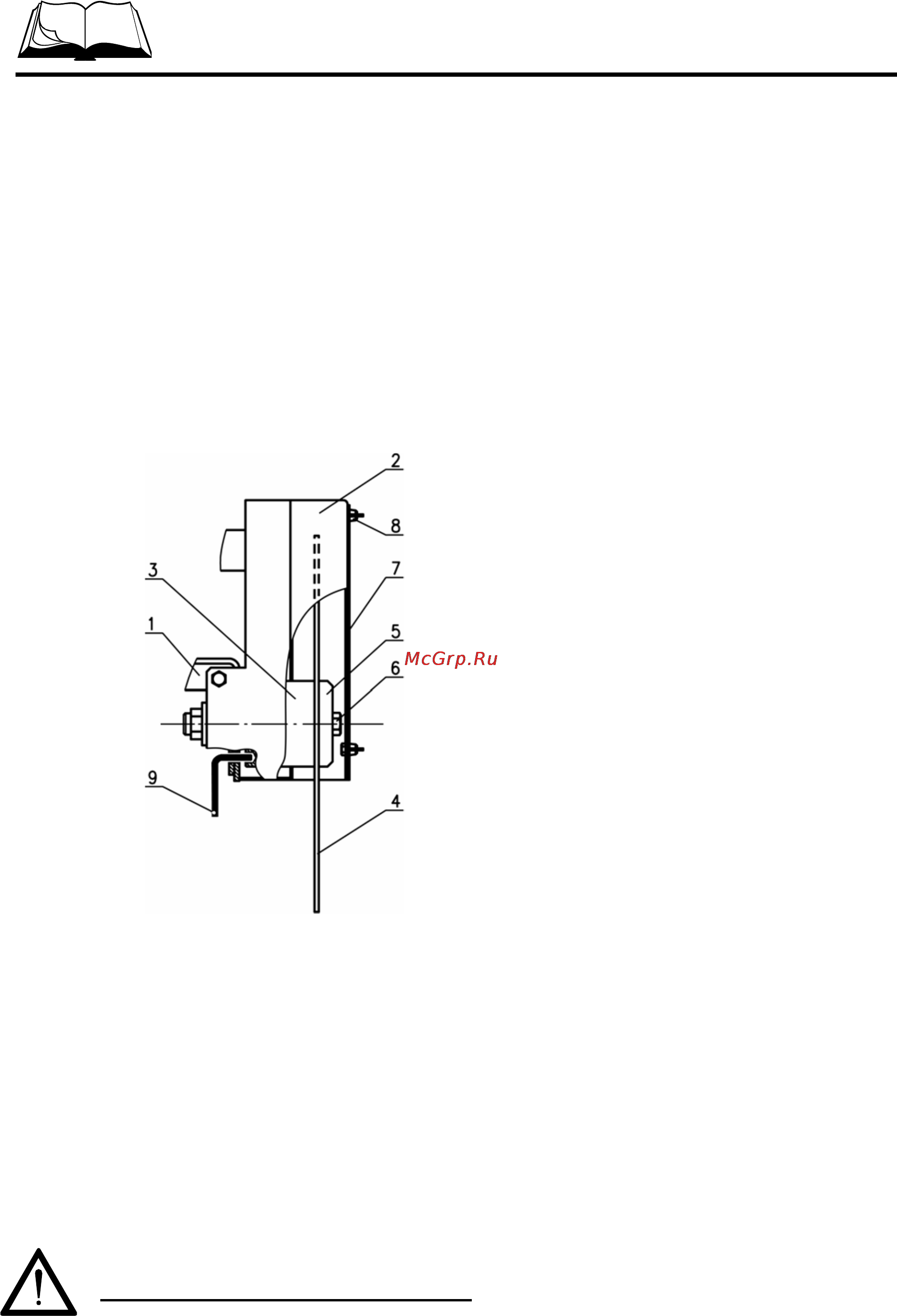

• Установите режущий инструмент, для чего (см. рис. 2):

o Отвернув барашковые гайки поз.8, снимите крышку кожуха поз.7.

o Отверните болт поз.6, снимите прижимную планшайбу поз.5.

o Установите режущий инструмент. Убедитесь, что круг установлен на посадочном

месте без люфта и направление вращения, указанное на инструменте совпадает с

направлением вращения шпинделя.

o Установите прижимную планшайбу поз. 5 и болт поз. 6.

o Зафиксируйте шпиндель при помощи стержня поз.9 диаметром 5…6 мм. Затяните

болт поз.6.

o Установите крышку кожуха, зафиксируйте ее барашковыми гайками поз. 8.

Не забудьте удалить стержень поз.9.

• Заполните бак чистой водой.

1. Рама

2. Кожух

3. Шпиндель

4. Режущий инструмент

5. Прижимная планшайба

6. Болт

7. Крышка кожуха

8. Барашковые гайки

9. Стержень

Рис.2
