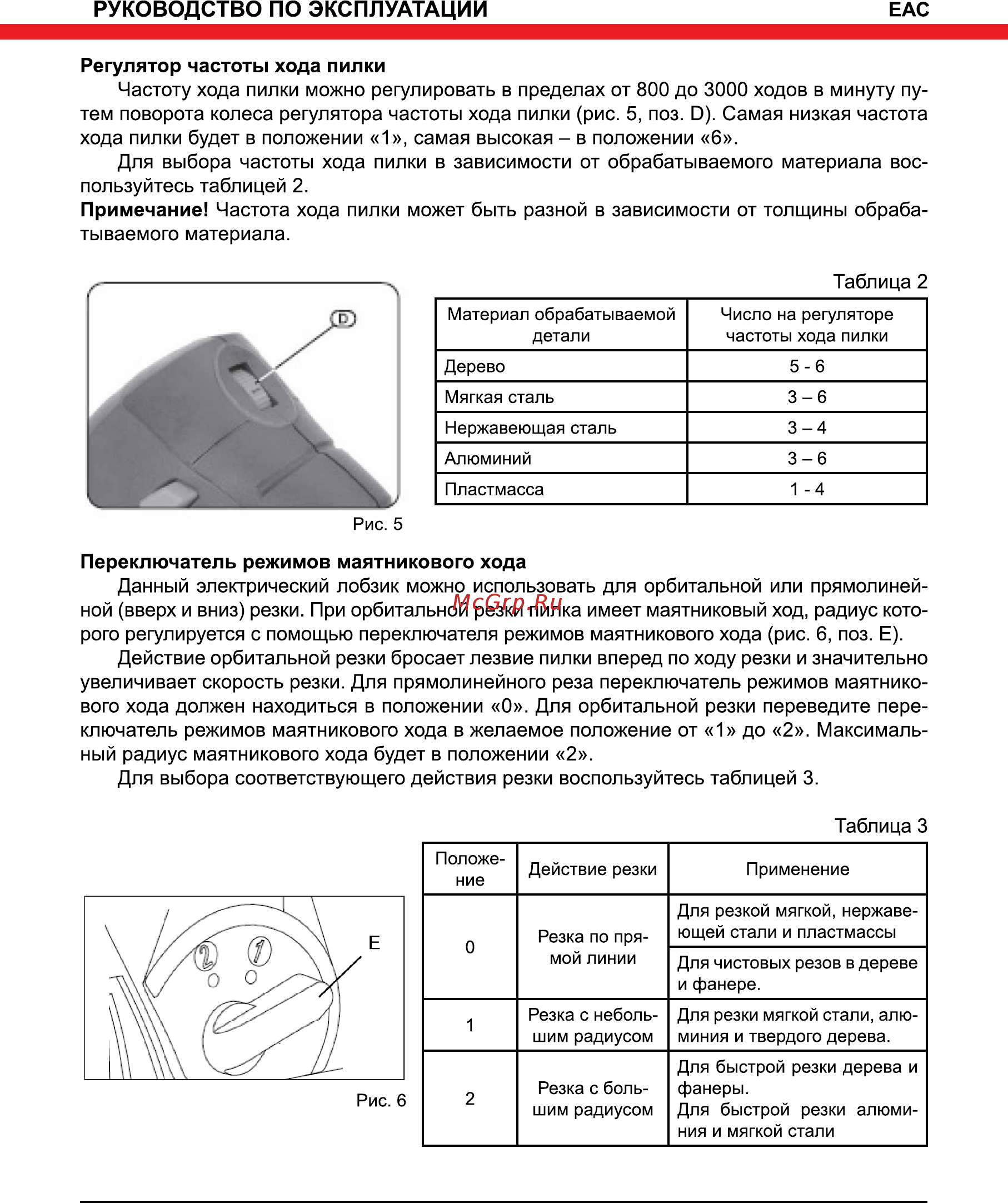

![Elitech ПЛ 0560МЭ [8/16] Переключатель режимов маятникового хода данный электрический лобзик можно использовать для орбитальной или прямолиней ной вверх и вниз резки при орбитальной резки пилка имеет маятниковый ход радиус кото рого регулируется с помощью переключателя режимов маятникового хода рис 6 поз е действие орбитальной резки бросает лезвие пилки вперед по ходу резки и значительно увеличивает скорость резки для прямолинейного реза переключатель режимов маятнико вого хода должен находиться в положении 0 для орбитальной резки переведите пере ключатель режимов маятникового хода в желаемое положение от 1 до 2 максималь ный радиус маятникового хода будет в положении 2 для выбора соответствующего действия резки воспользуйтесь таблицей 3](/views2/1225512/page8/bg8.png)
8
Регулятор частоты хода пилки
Частоту хода пилки можно регулировать в пределах от 800 до 3000 ходов в минуту пу-
тем поворота колеса регулятора частоты хода пилки (рис. 5, поз. D). Самая низкая частота
хода пилки будет в положении «1», самая высокая – в положении «6».
Для выбора частоты хода пилки в зависимости от обрабатываемого материала вос-
пользуйтесь таблицей 2.
Примечание! Частота хода пилки может быть разной в зависимости от толщины обраба-
тываемого материала.
Таблица 2
Материал обрабатываемой
детали
Число на регуляторе
частоты хода пилки
Дерево 5 - 6
Мягкая сталь 3 – 6
Нержавеющая сталь 3 – 4
Алюминий 3 – 6
Пластмасса 1 - 4
Переключатель режимов маятникового хода
Данный электрический лобзик можно использовать для орбитальной или прямолиней-
ной (вверх и вниз) резки. При орбитальной резки пилка имеет маятниковый ход, радиус кото-
рого регулируется с помощью переключателя режимов маятникового хода (рис. 6, поз. Е).
Действие орбитальной резки бросает лезвие пилки вперед по ходу резки и значительно
увеличивает скорость резки. Для прямолинейного реза переключатель режимов маятнико-
вого хода должен находиться в положении «0». Для орбитальной резки переведите пере-
ключатель режимов маятникового хода в желаемое положение от «1» до «2». Максималь-
ный радиус маятникового хода будет в положении «2».
Для выбора соответствующего действия резки воспользуйтесь таблицей 3.
Таблица 3
Положе-
ние
Действие резки Применение
0
Резка по пря-
мой линии
Для резкой мягкой, нержаве-
ющей стали и пластмассы
Для чистовых резов в дереве
и фанере.
1
Резка с неболь-
шим радиусом
Для резки мягкой стали, алю-
миния и твердого дерева.
2
Резка с боль-
шим радиусом
Для быстрой резки дерева и
фанеры.
Для быстрой резки алюми-
ния и мягкой стали
