РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Необходимо своевременно заменять шлифовальные ленты, никогда не следует сгибать

шлифовальные ленты. Автоматическая центровка шлифовальных лент устанавливает их

по центру при включении инструмента и удерживает во время процесса шлифования.

Регулировка параллельности шлифленты

В случае сбегания шлифовальной ленты с инструмента (обычно это происходит при ис-

пользовании шлифовальных лент низкого качества) нужно сделать следующее:

- включите инструмент;

- вращая винт (поз. 9, рис.1) по часовой или против часовой стрелки, обеспечить парал-

лельность шлифовальной ленты к плоской стороне инструмента. Если шлифовальная

лента по-прежнему сбегает с инструмента, нужно заменить её новой лентой.

Регулировка оборотов

Для регулировки оборотов необходимо вращать регулятор оборотов (поз. 12, рис. 1).

На регуляторе оборотов отмечены положения от 1 до 6. Позиция 1 – минимальные оборо-

ты, позиция 6 – максимальные.

Установка мешка-пылесборника/подключение пылесоса

Для сбора пыли при обработке материала необходимо использовать мешок-пылесборник

(входит в комплект) или строительный пылесос.

Для установки мешка-пылесборника или подключения пылесоса используется патрубок

(поз. 6, рис. 1).

Внутренний диаметр патрубка инструмента для подключения пылесоса 32мм.

Установка шлифовальной рамки (рис. 4)

Шлифовальная рамка используется для тонкой шлифовки на установленную глубину.

Для установки рамки:

1. Отключите инструмент от электросети.

2. Переверните инструмент подошвой вверх.

3. Установите на инструмент рамку, вставив четыре выступа на рамке в пазы на подошве

инструмента (поз. 15), а регулировочный винт рамки (поз. 16) в соответствующий паз в за-

дней части подошвы.

Вращая регулировочный винт (поз. 16) по часовой стрелки глубина шлифовки уменьшает-

ся, против часовой стрелки – увеличивается.

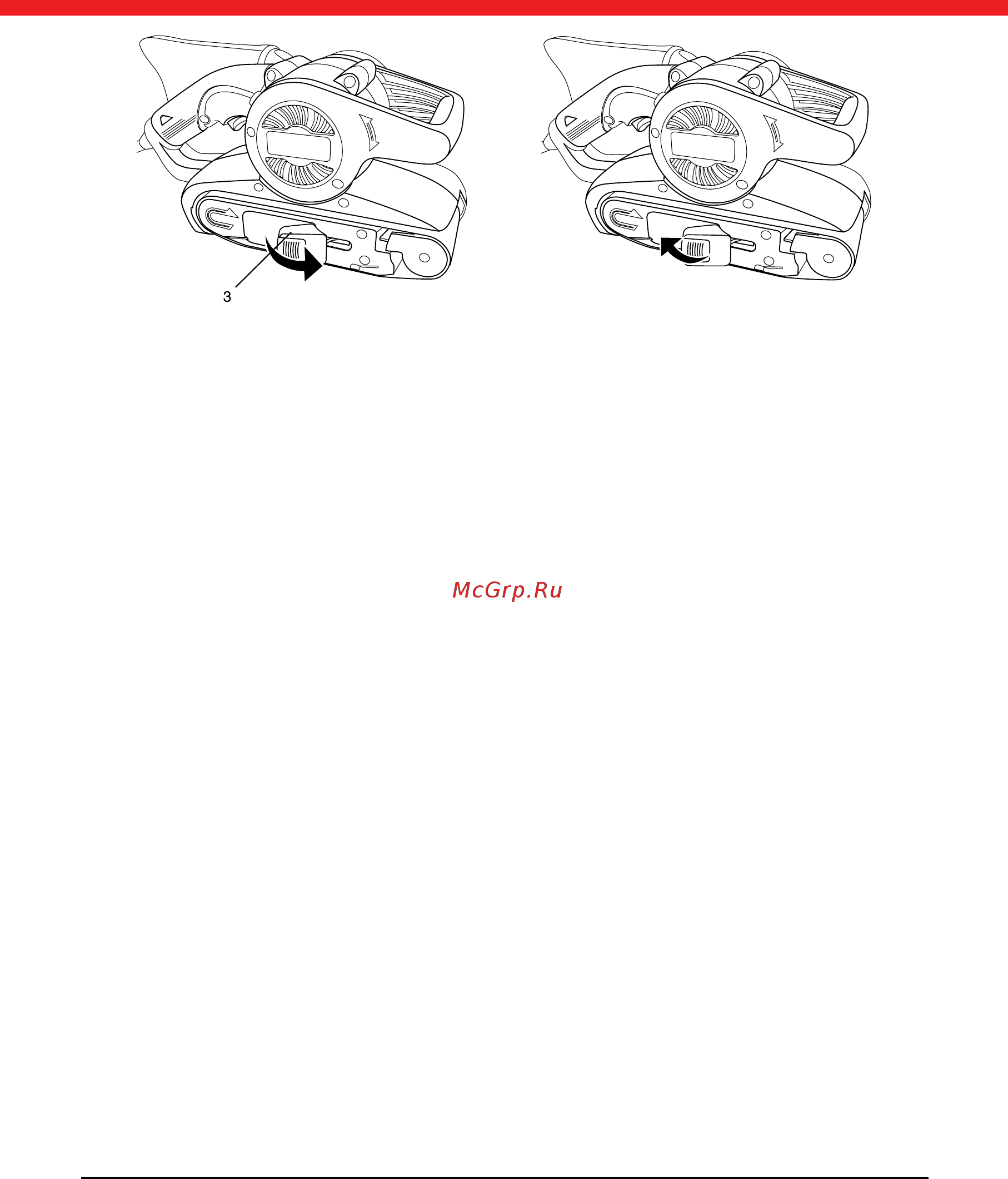

Рис. 3
