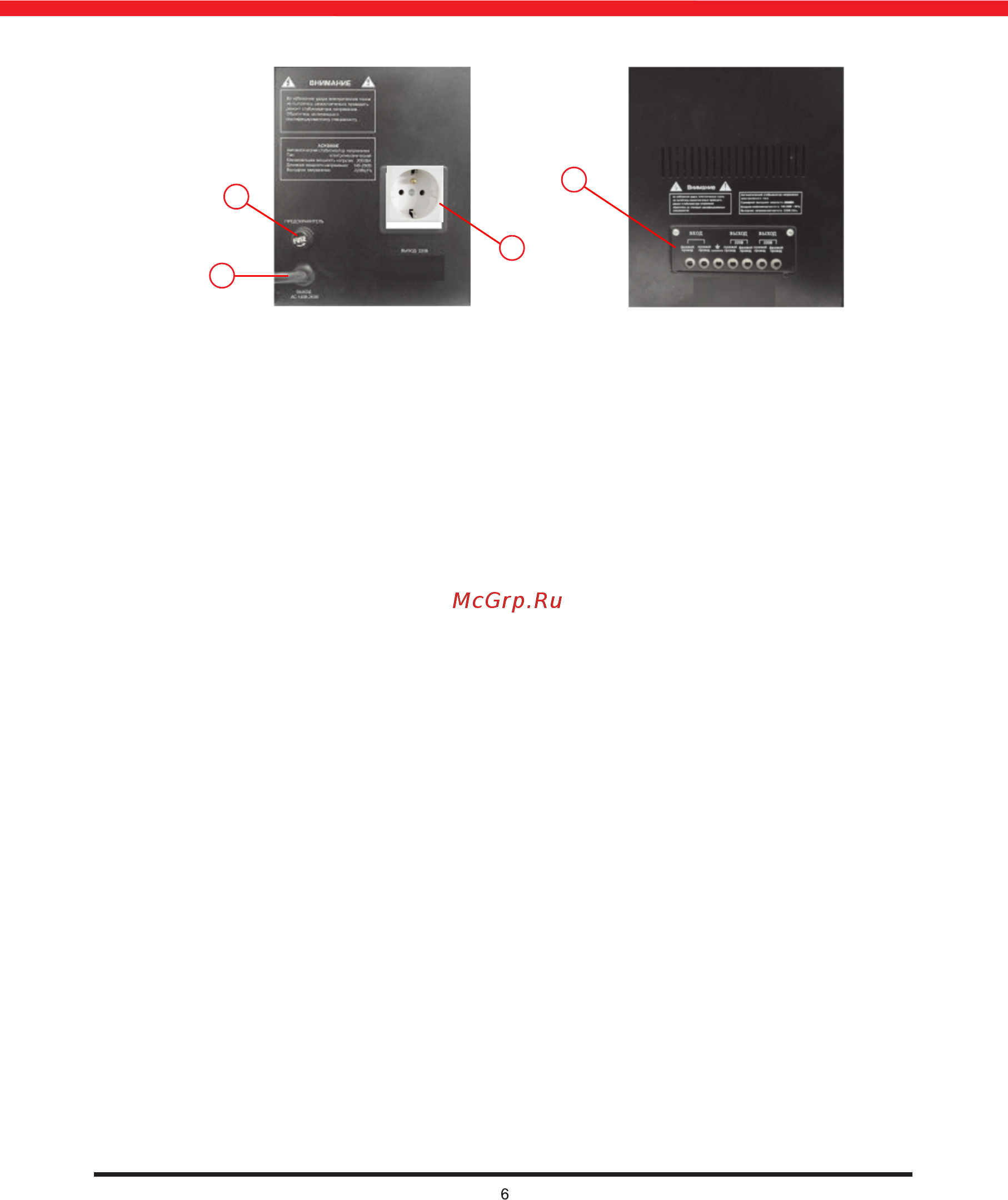

Задняя панель

АСН2000Е – АСН1500Е АСН2000Е – АСН10000Е

1 переключатель выбора времени задержки (5 сек. или 3 мин.)

2 – кнопка (в России данная кнопка не используется)

3 – индикатор перегрузки

4 – индикатор задержки

5 – индикатор нормальной работы

6 – цифровое табло входного напряжения

7 – выключатель

8 – цифровое табло выходного напряжения

9 – плавкий предохранитель (АСН500-АСН1500)

10 – электрокабель подключения к электросети

11 – розетка выходная 220В

12 – клеммы для подключения нагрузки и к сети

–

Стабилизация выходного напряжения производится следующим образом:

при включении стабилизатора электронный блок анализирует входное напряжение и

управляет работой электродвигателя, приводящего в движение щетку автотрансформа-

тора, который плавно увеличивает или уменьшает выходное напряжение.

Стабилизатор оснащен блоком защиты, отключающим нагрузку при превышении или

понижении предельного значения выходного напряжения, с последующим автоматичес-

ким включением, и защитой от перегрузки по току (плавкий предохранитель или автома-

тический предохранитель).

6.1 Извлеките стабилизатор из упаковочной тары и произведите внешний осмотр с целью

определения отсутствия механических повреждений корпуса.

6.2 Установите стабилизатор на горизонтальной, ровной поверхности, подготовленной

для его установки с соблюдением требований безопасности.

6.3 Подключите стабилизатор к электросети.

Внимание! При подключении стабилизатора в холодное время года ему необходимо

дать прогреться до комнатной температуры перед включением.

Внимание! Для обеспечения безопасности пользователя и исключения возможности

поражения электрическим током подключайте стабилизатор к розеткам с контактом

заземления.

Подключение стабилизатора к электросети

Для подключения к электросети моделей стабилизаторов АИС500Е-АИС1500Е необ-

ходимо воткнуть вилку стабилизатора в розетку 220В с контактами заземления.

6. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Подключение к электросети стабилизаторов моделей АИС2000Е-АИС10000Е осуще-

ствляется через клеммную колодку, расположенную на задней стороне стабилизатора

(рис. 2).
