Содержание

• Www elitech tools ru 1
• Ешесн 1
• Содержание 2
• Рис 2 5
• Устройство выносного эжектора 5
• Хххх хххх хххх 5
• Заполнение насоса водой внимание насосная станция не должна работать без воды перед включением насосной станции полностью заполните всасывающий трубопровод и рабочую камеру насоса водой через заливное отверстие насоса для предотвращения работы насосной станции всухую в результате понижения уровня воды в источнике до критичной отметки всасывающий трубопровод начинает всасывать воздух рекомендуется устанавливать датчик сухого хода датчик сухого хода автоматически отключит станцию когда насос начнет всасы вать воздух закройте запорный вентиль в напорной магистрали гаечным ключом 17мм открутите пробку заливного отверстия на корпусе насоса заполните всасыва ющий трубопровод и рабочую камеру насоса через заливное отверстие водой до тех пор пока вода не польется через край пробку установите на место рис 6 откройте запорный вентиль после заполнения насоса водой 7
• Возможные неисправности и методы их устранения 9
• Транспортировка и хранение 9
• Хранение насосные станции еытесн не требуют специального технического обслуживания при постановке насосной станции на длительное хранение или при опасности замерза ния необходимо отсоединить от насосной станции всасывающий и напорный трубопровод слить из насосной станции всю воду 9

Похожие устройства

• Tefal comfort touch, алюминий с антипригарным покрытием, 26 см Инструкция по эксплуатации
• Tefal fv 4850 Инструкция по эксплуатации
• Tefal fv 2325 Инструкция по эксплуатации
• Elitech САВ 800Н/19 Руководство по эксплуатации
• Tenda w308r Инструкция по эксплуатации
• Terra эбчш 5-2-3,9-220 02 w Инструкция по эксплуатации
• Tesla script 6" 4gb черная Инструкция по эксплуатации
• Elitech САВ 1000Ч/24 Руководство по эксплуатации
• Tesla symbol 6" 4gb черная Инструкция по эксплуатации
• Tesla effect 10.1 3g 8gb Инструкция по эксплуатации
• Tesla effect 7.0 w 4gb Инструкция по эксплуатации
• Elitech САВ 1000Ч/50 Руководство по эксплуатации
• Tesla crypto tfl6.0 6" 8gb черная Инструкция по эксплуатации
• Elitech САВ 1100НПП/24 Руководство по эксплуатации
• Tesler rf-230 Инструкция по эксплуатации
• Tesler rf-90 Инструкция по эксплуатации
• Elitech САВ 1300Ч/24 Руководство по эксплуатации
• Tesler pe-20 white Инструкция по эксплуатации
• Tetra ex 1200 plus, 1200 л/ч, до 500л Инструкция по эксплуатации
• Tetra ex 800 plus, 800 л/ч, до 300л Инструкция по эксплуатации

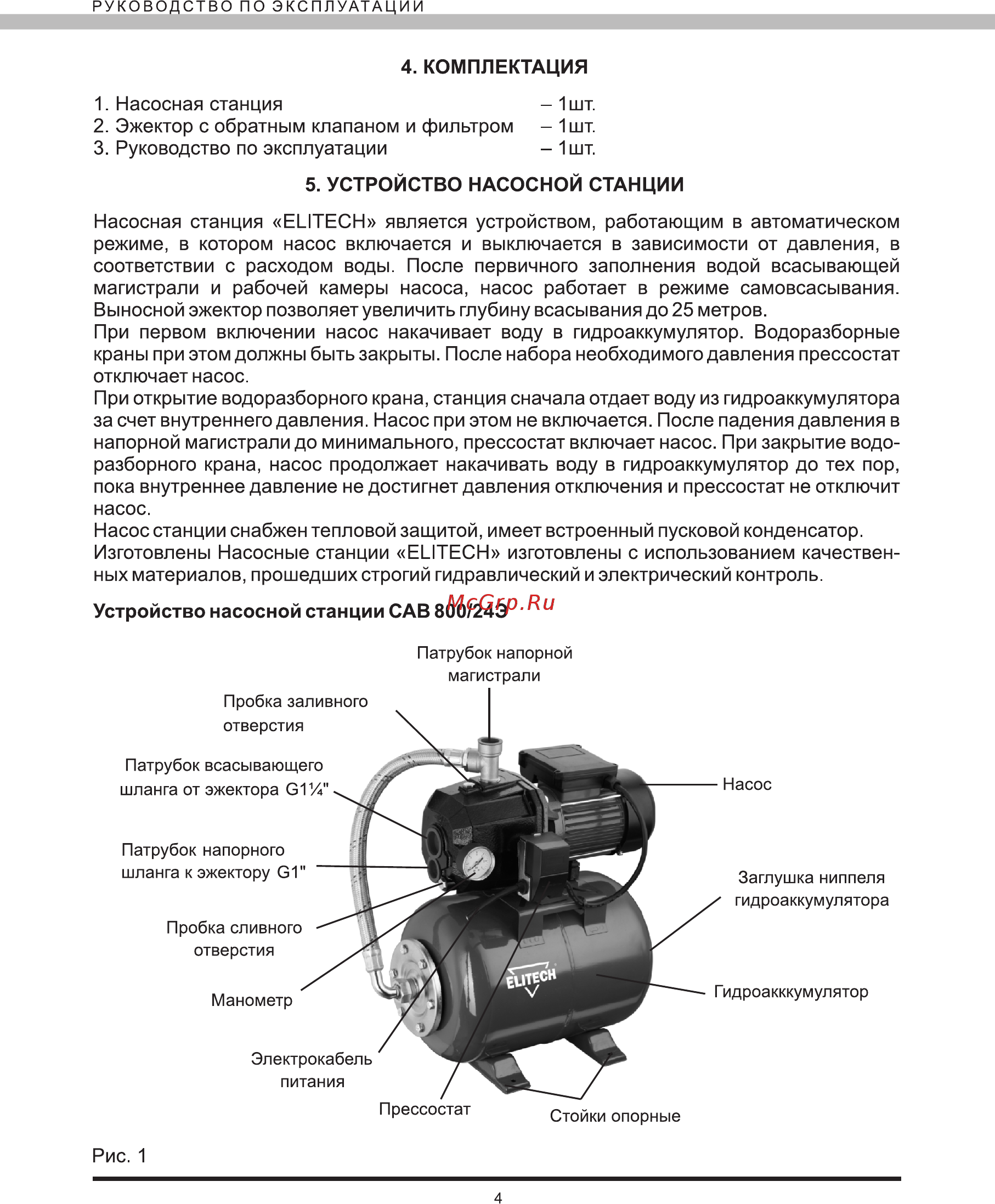

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 4 КОМПЛЕКТАЦИЯ 1 Насосная станция 1шт 2 Эжектор с обратным клапаном и фильтром 1шт 3 Руководство по эксплуатации 1шт 5 УСТРОЙСТВО НАСОСНОЙ СТАНЦИИ Насосная станция ЕЫТЕСН является устройством работающим в автоматическом режиме в котором насос включается и выключается в зависимости от давления в соответствии с расходом воды После первичного заполнения водой всасывающей магистрали и рабочей камеры насоса насос работает в режиме самовсасывания Выносной эжектор позволяет увеличить глубину всасывания до 25 метров При первом включении насос накачивает воду в гидроаккумулятор Водоразборные краны при этом должны быть закрыты После набора необходимого давления прессостат отключает насос При открытие водоразборного крана станция сначала отдает воду из гидроаккумулятора за счет внутреннего давления Насос при этом не включается После падения давления в напорной магистрали до минимального прессостат включает насос При закрытие водо разборного крана насос продолжает накачивать воду в гидроаккумулятор до тех пор пока внутреннее давление не достигнет давления отключения и прессостат не отключит насос Насос станции снабжен тепловой защитой имеет встроенный пусковой конденсатор Изготовлены Насосные станции ЕЫТЕСН изготовлены с использованием качествен ных материалов прошедших строгий гидравлический и электрический контроль Устройство насосной станции САВ 800 24Э Патрубок напорной магистрали Пробка заливного отверстия Патрубок всасывающего шланга от эжектора 01 Насос Патрубок напорного шланга к эжектору С1 Заглушка ниппеля гидроаккумулятора Пробка сливного отверстия Гидроакккумулятор Манометр Электрокабель питания Прессостат стойки опорные Рис 1 4
