Содержание

• Elitech 1
• Www elitech tools ru 1
• Содержание 3
• Внимание перед эксплуатацией насоса внимательно ознакомьтесь с правилами техники безопасности несоблюдение правил техники безопасности может привести к травмам или повреждению насоса запрещается эксплуатировать насос без заземления запрещается включать насос без воды автомат срабатывающий при появлении тока утечки зома перед включением насоса в электросеть убедитесь в целостности подводящего элек 4
• Димо производить только после отключения от насоса электропитания 4
• Назначение 4
• Насоса 4
• Не используйте электрокабель или поплавковый выключатель для переноса или подня 4
• Не перемещайте насос во время работы если насос используется в водоеме то в нем не должно быть людей во время работы 4
• Обслуживание насоса и подсоединение отсоединение трубопровода шланга необхо 4
• Параметры модели 4
• Погружные дренажные насосы еытесн далее по тексту насосы предназначены для перекачивания воды из колодцев открытых водоемов затапливаемых подвалов и других источников в зависимости от модели насоса насосы предназначены для перекачивания чистой пресной воды с диаметром твердых частиц не более 5мм или загрязненной воды с диаметром твердых частиц не более 35мм максимальная температура воды не должна превышать 35 с насосы не предназначены для перекачивания едких легковоспламеняемых и взрыв чатых веществ нефть бензин растворители а также масел жиров насосы оснащены поплавковым выключателем который позволяет насосу работать в автоматическом режиме в зависимости от изменения уровня воды 4
• Правила техники безопасности 4
• Превышает допустимый максимум для данной модели насоса 4
• Таблица 1 4
• Технические характеристики 4
• Тия насоса 4
• Трического кабеля если кабель поврежден повреждена изоляция не подключайте насос к элдля безопасной работы насос должен быть подключен в сеть через диффе ренциальный ектропитанию до устранения всех дефектов 4
• Шнур для погружения насоса в воду закрепляйте за рукоятку насоса не используйте насос для перекачивания грязной воды с частицами размер которых 4
• Дренажные насосы еытесн являются герметичными полностью погружными и могут быть погружены в воду на глубину от 4 до 7 метров в зависимости от модели насоса насосы оснащены встроенной термозащитой двигателя и поплавковым выключателем для работы насоса в автоматическом режиме напорный патрубок насоса имеет универсальный фитинг и подходит как для шлангов диаметром 1 32 мм и 1 25 мм дюймов так и под резьбовое соединение диаметром 1 5 ис1 дюймов изготовлены дренажные насосы еытесн с использованием качественных 5
• Комплектация 5
• Материалов прошедших строгий гидравлический и электрический контроль 5
• Насос 1 шт 5
• Патрубок универсальный 1шт 5
• Рис 1 5
• Руководство по эксплуатации 1 шт 5
• Устройство насоса 5
• Устройство насоса на примере модели нпф600н устройство других моделей насосов аналогичное 5
• Хххх хххх хххх 6
• Неисправность вероятная причина метод устранения 8
• Рис 4 8
• Электрическая схема насоса рис 4 8
• 100 51 57 12
• Www elitech tools ru 12

Похожие устройства

• Elitech НПФ 1200Н Руководство по эксплуатации
• Elitech СМ 6 Руководство по эксплуатации
• Elitech СМ 2Е Руководство по эксплуатации
• Elitech СМ 7Э Руководство по эксплуатации
• Elitech СМ 12Э Руководство по эксплуатации
• Elitech СМ 14Э Руководство по эксплуатации
• Elitech СМ 12ЭГ Руководство по эксплуатации
• Elitech ДЭС 5500ЕМ Руководство по эксплуатации
• Elitech ДЭС 5500ЕМК Руководство по эксплуатации
• Elitech ДЭС 8000ЕМ Руководство по эксплуатации
• Elitech ДЭС 12000ЕМ Руководство по эксплуатации
• Elitech ДЭС 8000ЕТМ Руководство по эксплуатации
• Elitech ДЭС 12000ЕТМ Руководство по эксплуатации
• Elitech ЛД 15 Руководство по эксплуатации
• Elitech ЛД 40 Руководство по эксплуатации
• Elitech ЛД 60 Руководство по эксплуатации
• Elitech П 350 Руководство по эксплуатации
• Elitech П 550 Руководство по эксплуатации
• Elitech Д 50 Руководство по эксплуатации
• Elitech Д 80 Руководство по эксплуатации

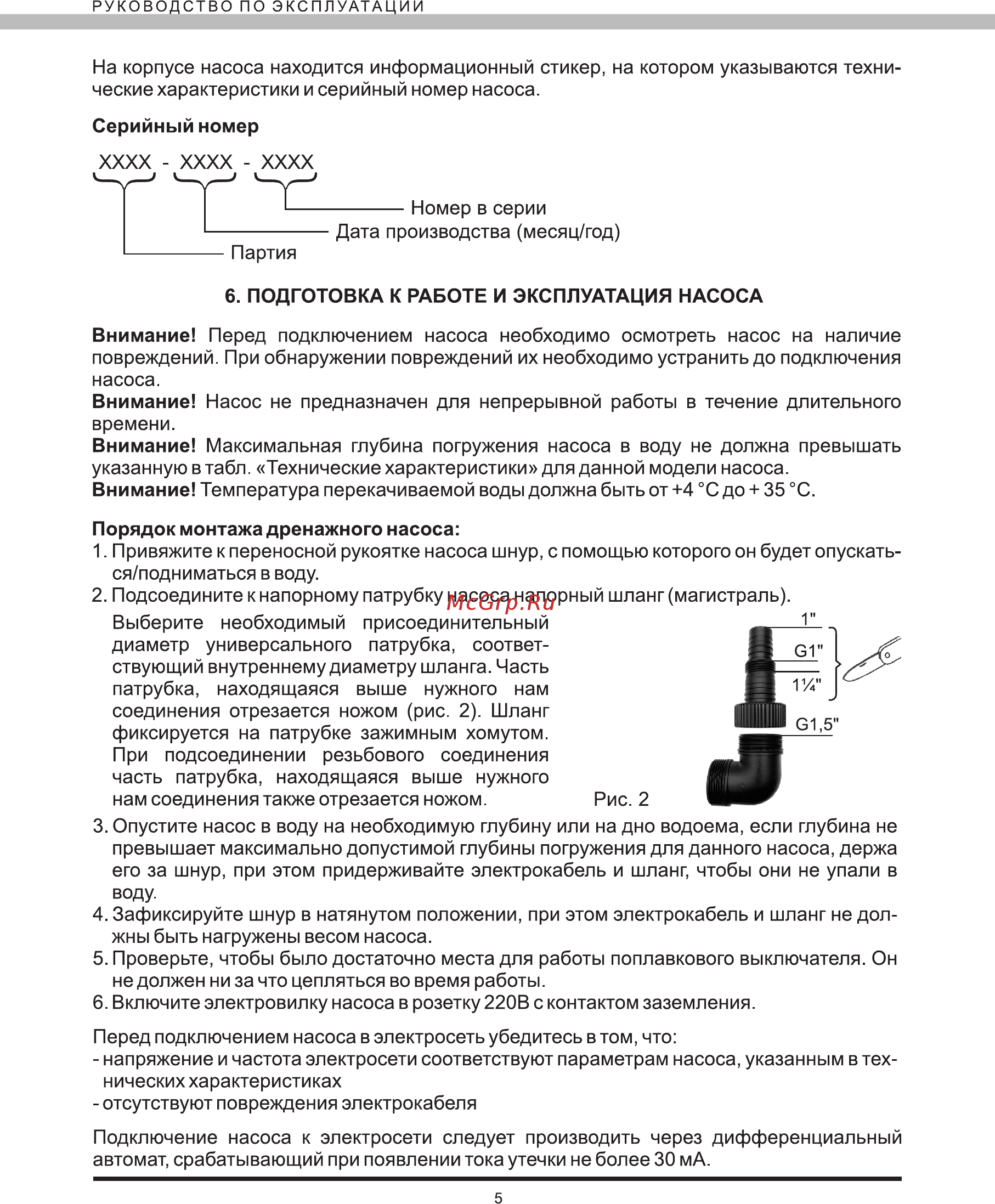

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ На корпусе насоса находится информационный стикер на котором указываются техни ческие характеристики и серийный номер насоса Серийный номер хххх хххх хххх Номер в серии Дата производства месяц год Партия 6 ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ НАСОСА Внимание Перед подключением насоса необходимо осмотреть насос на наличие повреждений При обнаружении повреждений их необходимо устранить до подключения насоса Внимание Насос не предназначен для непрерывной работы в течение длительного времени Внимание Максимальная глубина погружения насоса в воду не должна превышать указанную в табл Технические характеристики для данной модели насоса Внимание Температура перекачиваемой воды должна быть от 4 С до 35 С Порядок монтажа дренажного насоса 1 Привяжите к переносной рукоятке насоса шнур с помощью которого он будет опускаться подниматься в воду 2 Подсоедините к напорному патрубку насоса напорный шланг магистраль Выберите необходимый присоединительный диаметр универсального патрубка соответ ствующий внутреннему диаметру шланга Часть патрубка находящаяся выше нужного нам соединения отрезается ножом рис 2 Шланг фиксируется на патрубке зажимным хомутом При подсоединении резьбового соединения часть патрубка находящаяся выше нужного нам соединения также отрезается ножом Рис 2 3 Опустите насос в воду на необходимую глубину или на дно водоема если глубина не превышает максимально допустимой глубины погружения для данного насоса держа его за шнур при этом придерживайте электрокабель и шланг чтобы они не упали в воду 4 Зафиксируйте шнур в натянутом положении при этом электрокабель и шланг не дол жны быть нагружены весом насоса 5 Проверьте чтобы было достаточно места для работы поплавкового выключателя Он не должен ни за что цепляться во время работы 6 Включите электровилку насоса в розетку 220В с контактом заземления Перед подключением насоса в электросеть убедитесь в том что напряжение и частота электросети соответствуют параметрам насоса указанным в тех нических характеристиках отсутствуют повреждения электрокабеля Подключение насоса к электросети следует производить через дифференциальный автомат срабатывающий при появлении тока утечки не более 30 мА 5
