РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЕАС

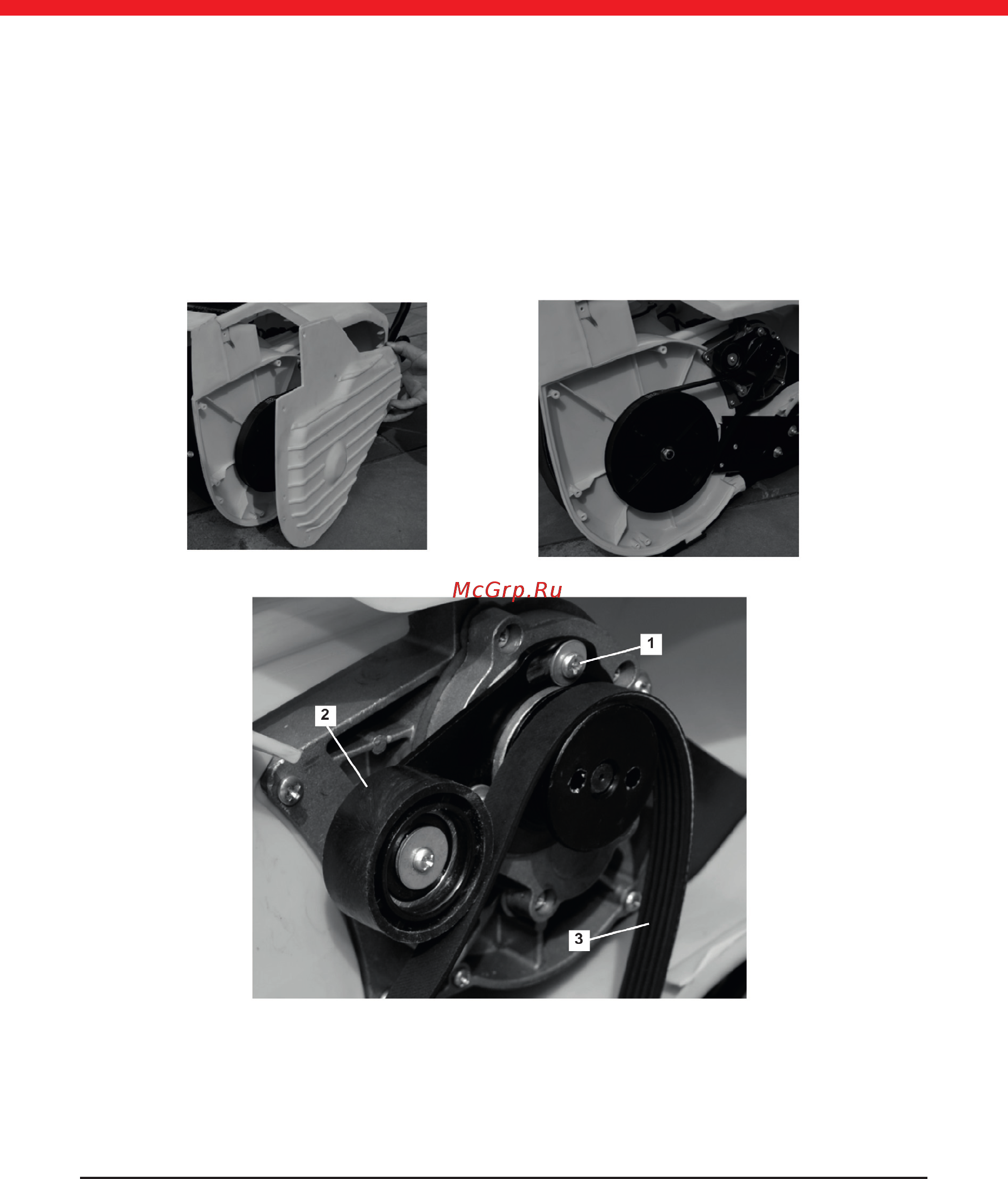

8.4. Замена приводного ремня

1. Открутите 7 винтов крепления кожуха приводного ремня (рис. 14).

2. Снимите кожух (рис. 15).

3. Ослабьте винт фиксации 1 натяжного ролика 2 (рис. 16).

4. Снимите ремень 3 и установите новый (рис. 16).

5. Отпустите прижимной ролик. Под действием пружины ролик автоматически

прижмет ремень с нужным усилием. В этом положении зафиксируйте прижимной

ролик затянув винт 1 (рис. 16).

6. Установите на место кожух приводного ремня.

Рис. 14

Рис. 15

Рис. 16
