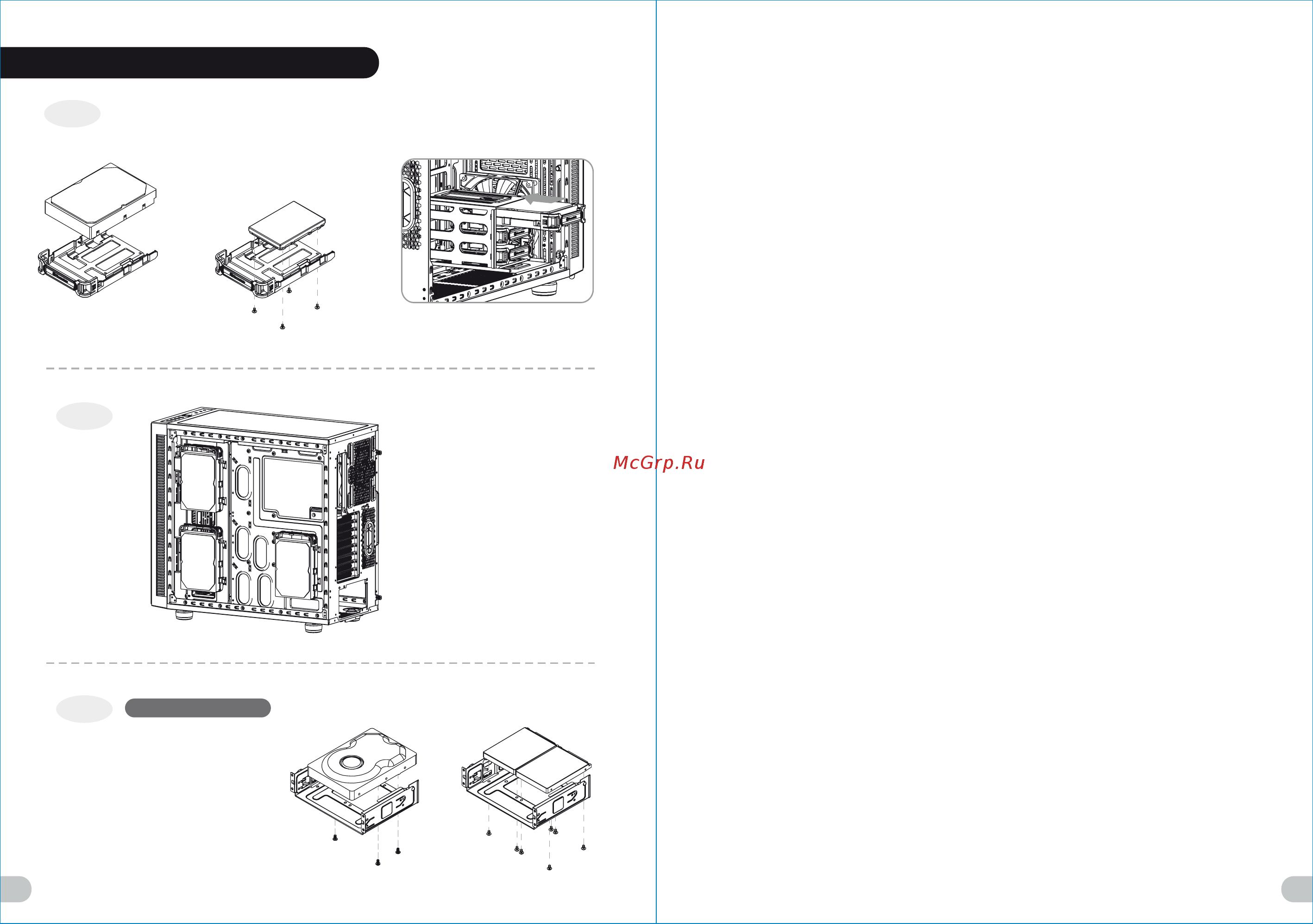

3.5" & 2.5" HDD Installation
Type A
Type B
ODD Tray Installation
Type C
12
English / 繁體中文 /
1. Pull the HDD tray out. 1. 將硬碟托盤取出
2. Place the 2.5” or 3.5” hard drive on the tray 2. 將2.5”或3.5”硬碟放置在硬碟托盤上，用螺絲固
and secure it with screws. 定硬碟
3. Slide the HDD tray back to the HDD cage. 3. 將硬碟托盤放回硬碟磁架中
Deutsch / 简体中文 /
1. Ziehen Sie den HD-Schacht heraus. 1. 将硬盘托盘取出
2. Montieren Sie die 2,5 oder 3,5 Zoll Festplatte 2. 将2.5”或3.5”硬盘放置在硬盘托盘上，
im Schacht und sichern Sie sie mit Schrauben.
用螺丝固定硬盘
3. Schieben Sie den Schacht wieder in den
3. 将硬盘托盘放回硬盘磁架中
Festplattenkäfig.
日本語 /
Français /
1.HDDトレイを引き出して外します。
1. Enlevez le boîtier du disque dur.
2.２.5インチHDD、SSD もしくは ３.5インチ
2. Placez le disque dur de 2,5” ou de 3,5” dans le
HDDドライブをトレイにネジで固定します。
boîtier et fixez-le avec des vis.
3. HDDトレイをHDDケージに戻します。
3. Refaites glisser le boîtier du disque dur dans
la cage de disques durs.
Русский /
1. Вытяните лоток для жестких дисков.
Español /
2. Установите 2,5- или 3,5-дюймовый жесткий
1. Extraiga la bandeja del disco duro.
диск в лоток и закрепите его винтами.
2. Coloque el disco duro de 2’5 ó 3'5” en la
3. Установите лоток для жестких дисков
bandeja y fíjelo con los tornillos.
обратно в каркас.
3. Vuelva a meter la bandeja del disco duro en su
hueco.
Türkçe /
1. HDD tepsisini dışarı çekin.
Italiano /
2. 2,5” veya 3,5” sabit disk sürücüsünü tepsinin
1. Estrarre il vano HDD.
üzerine yerleştirin ve vidalarla sabitleyin.
2. Posizionare il disco fisso da 2,5” o 3,5” nel
3. HDD tepsisini HDD kafesine geri yerleştirin.
vano e fissarlo con le viti.
3. Fare scorrere l’HDD indietro verso la struttura
a gabbia HDD.
ภาษาไทย /
1. ดึงถาด HDD ออกมา
2. วางฮาร์ดไดร์ฟขนาด 2.5” หรือ 3.5”
Português /
ลงบนถาดแล้วขันสกรูยึดให้แน่น
1. Puxe a bandeja do disco rígido para fora.
3. เลื่อนถาด HDD กลับเข้าในโครง HDD
2. Coloque o disco rígido de 2,5” ou 3,5” na
bandeja e fixe com parafusos.
3. Deslize a bandeja do disco rígido de volta para
a caixa do disco rígido.
3.5” HDD
2.5” HDD
8
9
藍色線條為尺寸標示，請勿印刷上去！
產品 料號
CA -1 E3 -0 0M 1N N- 00
Su pp re ss or F 31
說明 書
15 /0 7/ 24
A
產品 名稱
印刷 項目
發稿 日期
版本
騎馬釘28 105G
雙銅
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本
CHECK DESIGN
Poki
15.07.24
Mike.Lin
15.07.24
刀模線
125 mm
176 mm
