Husqvarna PG 53 9651958-12 [22/26] Техническое обслуживание

------------------------------------------------------- ---------------------------------------------------- -------------------------------------------------- -------------------------------------------------------------------------------------------- ---------------------------------------------------- -------------------------------------------------- ---------------------------------------------------- -------------------------------------------------------------------------------------------- -------------------------------------------------- -------------------------------------------------------------------------------------------- ---------------------------------------------------- ----------------------------------------------- ------------------------------------------------------

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

_________________________ __________________________ _______________________ __________________________ _______________________ _________________________ _______________________ __________________________ _______________________ __________________________ _________________________ _______________________ __________________________ _______________________ __________________________ ______________________ __________________________ _______________________ __________________________ ________

Система привода шлифовальных головок

При изготовлении машина использована технология

Dual Drive ™. Большой двигатель через ременную

передачу ведет шлифовальные диски, и его ремень

полностью скрыт внутри машины. Этой системе не

требуется сервис между базовыми техосмотрами (с

совмещенным с редуктором. Эта система работает

на внешней стороне машины и будет требовать

регулярного технического обслуживания. Система

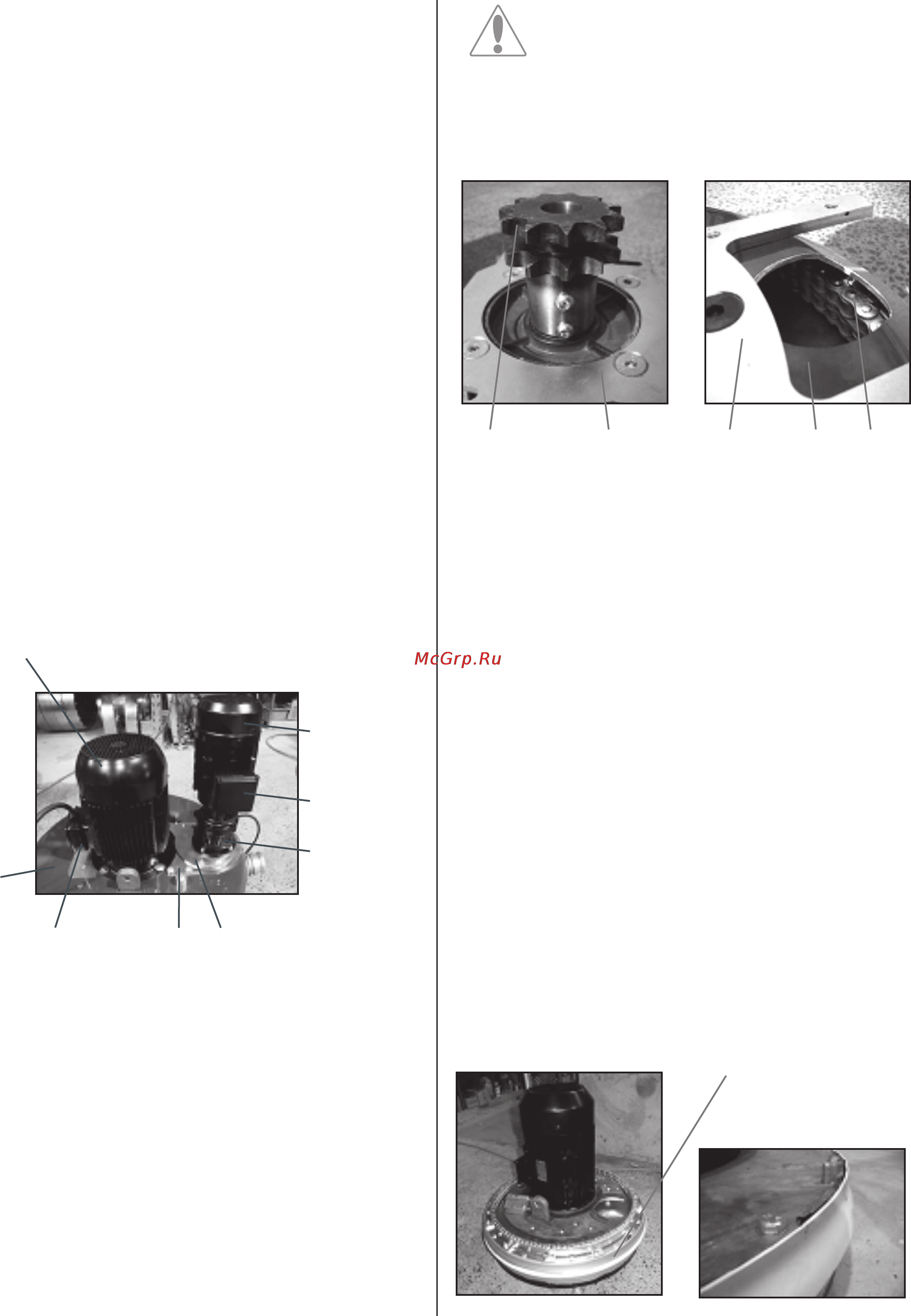

планетарного привода показана на фото 1.

Фото 1

1. Двигатель шлифовальных головок

2. Клеммная коробка основного мотора

3. Кожух машины (Юбка)

4. Кронштейн фланца редуктора

5. Фланец коробки передач

Это звездочка вместе с цепью формируют механизм.

привода головки планетарной системы движения.

Эта система – сухая (то есть она не требует

смазывания), чтобы не позволять пыли, которая

сможет попасть на цепь, налипнуть на нее.

ВАЖНО!

Смазывание этой системы позволит

пыли нарастать на цепи, и решительно

сокращает жизнь и цепи и звездочке

привода планетарного механизма.

Фото 2 Фото 3

3. Цепь

Фото 4

1. Изоляция планетарной головки

Поскольку цепь и звездочка планетарного привода

расположены под кожухом, но на внешней стороне

машины, существует потенциальная возможность

попадания на них пыли или другого мусора,

создаваемого в процессе шлифования.

Чтобы предотвращать это в максимально возможной

степени, была сделана «юбка» - защитное

2

4 5

6

7

8
