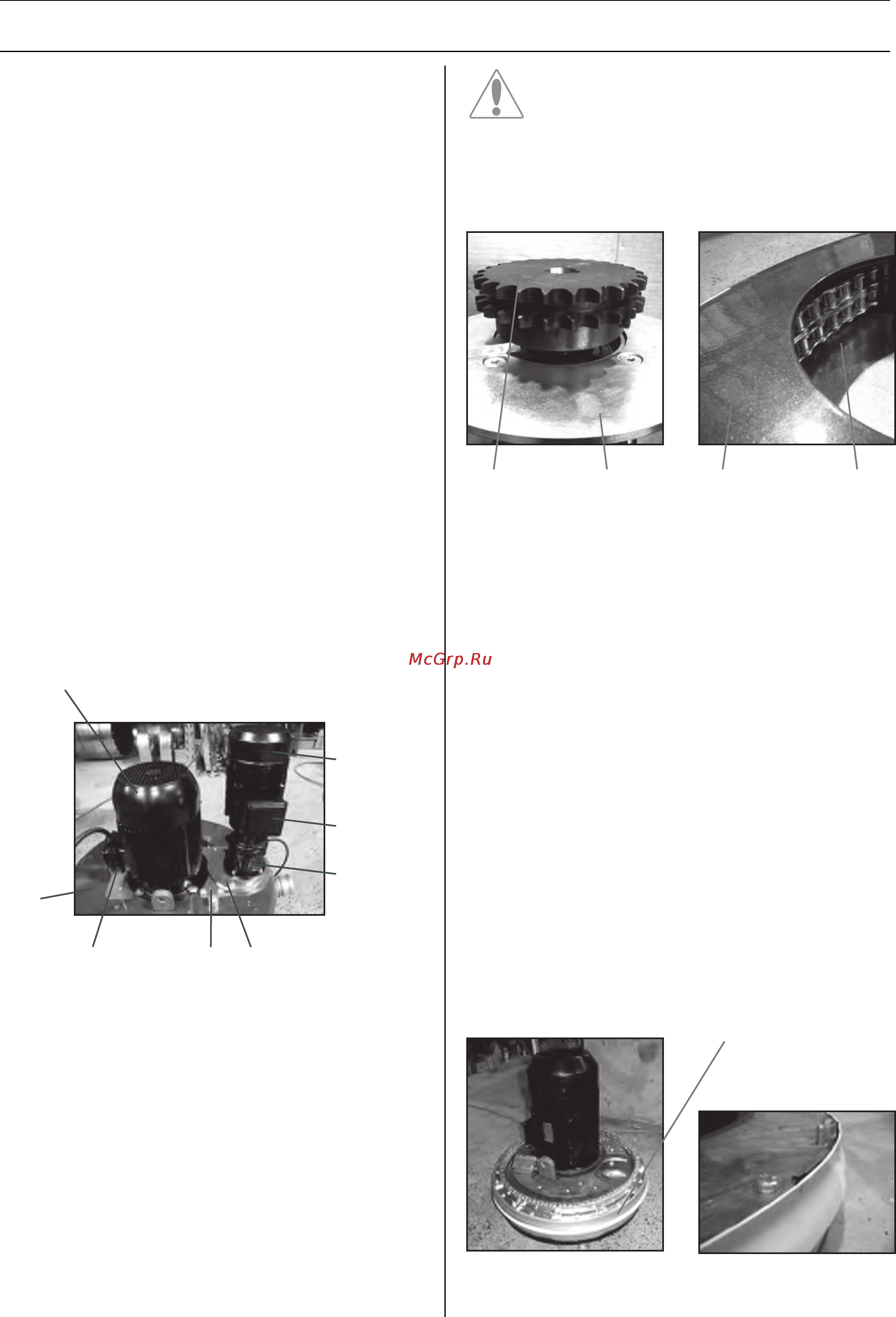

![Husqvarna PG 68 9651957-07 [23/28] Техническое обслуживание](/views2/1022570/page23/bg17.png)
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система привода шлифовальных головок
При изготовлении машина использована технология
Dual Drive ™. Большой двигатель через ременную
передачу ведет шлифовальные диски, и его ремень
полностью скрыт внутри машины. Этой системе не
требуется сервис между базовыми техосмотрами (с
заменой ремня и подшипника), которые обычно
необходимы через 12-36 месяцев работы.
Система планетарного привода
Второй элемент Dual Drive Technology™ -
планетарная система привода головок, которая
ведется вторичным или малым двигателем,
совмещенным с редуктором. Эта система работает
на внешней стороне машины и будет требовать
регулярного технического обслуживания. Система
планетарного привода показана на фото 1.
Фото 1
1. Двигатель шлифовальных головок
2. Клеммная коробка основного мотора
3. Кожух машины (Юбка)
4. Кронштейн фланца редуктора
5. Фланец коробки передач
6. Редуктор
7. Клеммная коробка малого мотора
8. Мотор планетарного движения
Фото 1. Система планетарного привода
Под монтажными кронштейнами и фланцем на валу
редуктора есть звездочка планетарного привода.
Это звездочка вместе с цепью формируют механизм.
привода головки планетарной системы движения.
Эта система – сухая (то есть она не требует
смазывания), чтобы не позволять пыли, которая
сможет попасть на цепь, налипнуть на нее.
.
ВАЖНО!
Смазывание этой системы позволит
пыли нарастать на цепи, и решительно
сокращает жизнь и цепи и звездочке
привода планетарного механизма.
Фото 2 Фото 3
1. Приводная звездочка
планетарной
системы
2. Фланец редуктора
Фото 3
1. Кожух машины
2. Цепь
Поскольку цепь и звездочка планетарного привода
расположены под кожухом, но на внешней стороне
машины, существует потенциальная возможность
попадания на них пыли или другого мусора,
создаваемого в процессе шлифования.
Чтобы предотвращать это в максимально возможной
степени, была сделана «юбка» - защитное
уплотнение, закрывающее планетарный механизм от
пыли и других частиц.
Фото 4
1. Юбка планетарной системы
Фото 4
Юбка планетарной системы - крупный план
- 23 -
3.
1.
6.
7.
8.
1.
1. 2. 1. 2.
