1
RUS
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Приложение
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
РБ01020 003 1003001
ХМ-6219-ХХХ
ХМ-6221-ХХХ
ХМ-6224-ХХХ
1 О П И СА Н И Е ХОЛ ОД И Л Ь Н И К А
1.1 Холодильник в соответствии с рисунком 1 предназначен
для замораживания и длительного хранения замороженных
продуктов, приготовления пищевого льда в МК; для охлаждения
и кратковременного хранения пищевых продуктов, напитков,
овощей и фруктов в ХК.
1.2 Х
олодильник имеет два компрессора: ХК и МК охлаж-
даются независимыми холодильными агрегатами, что позволяет
отключать одну камеру при работе другой.
1.3 В холодильнике предусмотрен режим “Замораживание”
в МК.
1.4 Эксплуатировать
холодильник необходимо при темпе-
ратуре окружающей среды от плюс 10
0
С до плюс 43
0
С.
1.5 Общее пространство, необходимое для эксплуатации
холодильника, определяется габаритными размерами, ука-
занными на рисунке 2 в миллиметрах. Для беспрепятственного
извлечения комплектующих из холодильника необходимо от-
крывать двери камер на угол не менее 90
0
.
Конструкцией холодильника обеспечивается максималь-
ный угол открывания двери ХК — 120
0
. Во избежание поломки
ЗАПРЕЩАЕТСЯ прилагать чрезмерное усилие для открывания
двери ХК на угол более 120
0
.
дверь МК
1309
Рисунок 2 — Холодильник (вид сверху)
корзина
упор задний
90
0
713
1.6 Корзины МК имеют ручку на передней панели для удоб-
ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях (кроме нижней корзины) для перемещения вне
холодильника в соответствии с рисунком 3. Дизайн корзины
может отличаться от рисунка 3.
2
У П РА В Л Е Н И Е РА Б ОТО Й ХОЛ ОД И Л Ь Н И К А
2.1 ОРГАНЫ УПРАВЛЕНИЯ
2
.1.1 Органами управления в соответствии с рисунком 4
являются:
— ручки регулировки
температуры в ХК и в МК (далее
— ручка). Ручка поворачивается по часовой стрелке и против
нее и устанавливается на выбранное деление. Деление “1”
соответствует наиболее высокой температуре (наименьшее
охлаждение) в камере, деление “7” — наиболее низкой (наи-
большее охлаждение). При установке ручки на отметку “•”
камера выключается;
— вы
ключатель режима «Замораживание» (далее — вы-
ключатель), который п
редназначен для включения/выключения
режима “Замораживание” в МК. Имеет две метки: “I” — включе-
ние, “0” — выключение.
Сертификаты соответствия изделий выданы БЕЛЛИС (ул. Красная, 7Б, 220029, г. Минск):
№ ТС BY/112 03.03. 020 00130, срок действия с 09.02.2012 г. по 08.02.2017 г.

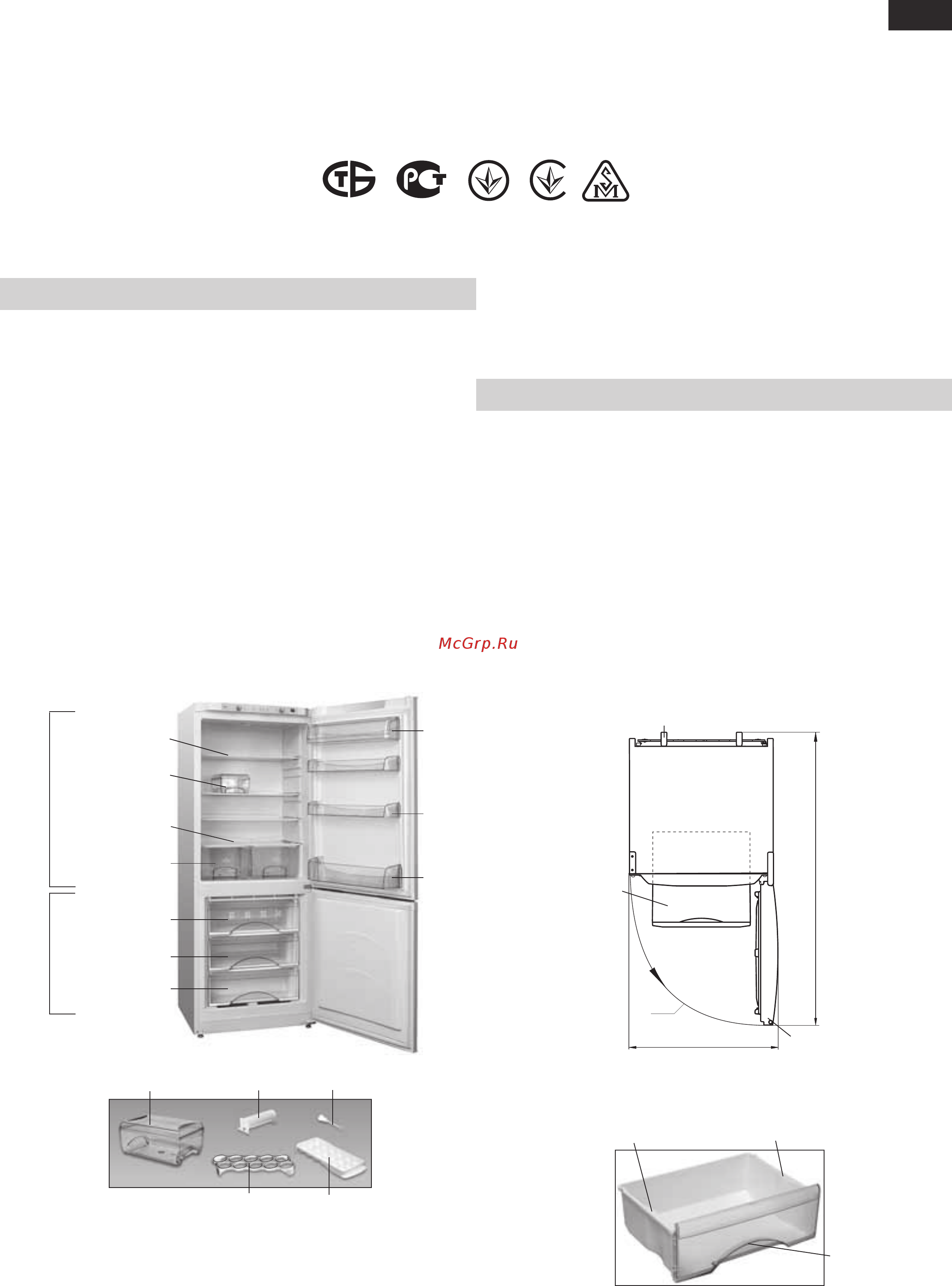

Рисунок 1 — Холодильник и комплектующие изделия
ерш
форма для льда
упор задний
корзина (нижняя)
корзина
корзина
сосуд (для овощей
или фруктов
)
полка-стекло
(нижняя)
полка-стекло
емкость с
крышкой
I — морозильная камера (МК):
«а» — зона замораживания и хранения;
«б» — зона хранения;
II — камера для хранения свежих продуктов (ХК)
I
II
емкость
емкость
(нижняя)
вкладыш для яиц
бак с крышкой
(для мяса или рыбы)
Рисунок 3 — Корзина
ручка ручка
ручка
бак с крышкой
(для мяса или
рыбы)
«а»
«б»
«б»
