4. Принцип работы

4.1 Включение перфоратора осуществляется нажатием на клавишу выключателя (7). Кнопка (5)

обеспечивает фиксацию выключателя в положении «Включено». Количество оборотов и ударов в

минуту можно установить силой нажатия на кнопку выключателя (кроме модели П-800К-В, П-1200К-М)

4.2. Рабочий инструмент (бур, пика и др.) устанавливается и фиксируется в приемном устройстве

перфоратора с помощью хвостовика.

4.3 Перфоратор снабжен предохранительной муфтой, отключающей вращение инструмента при его

заклинивании. Для восстановления функции вращения необходимо освободить инструмент от

заклинивания.

ВНИМАНИЕ! Перед включением инструмента в розетку, всегда проверяйте, что клавиша

выключателя (7) работает надлежащим образом и возвращается в положение «Выкл», если

его отпустить.

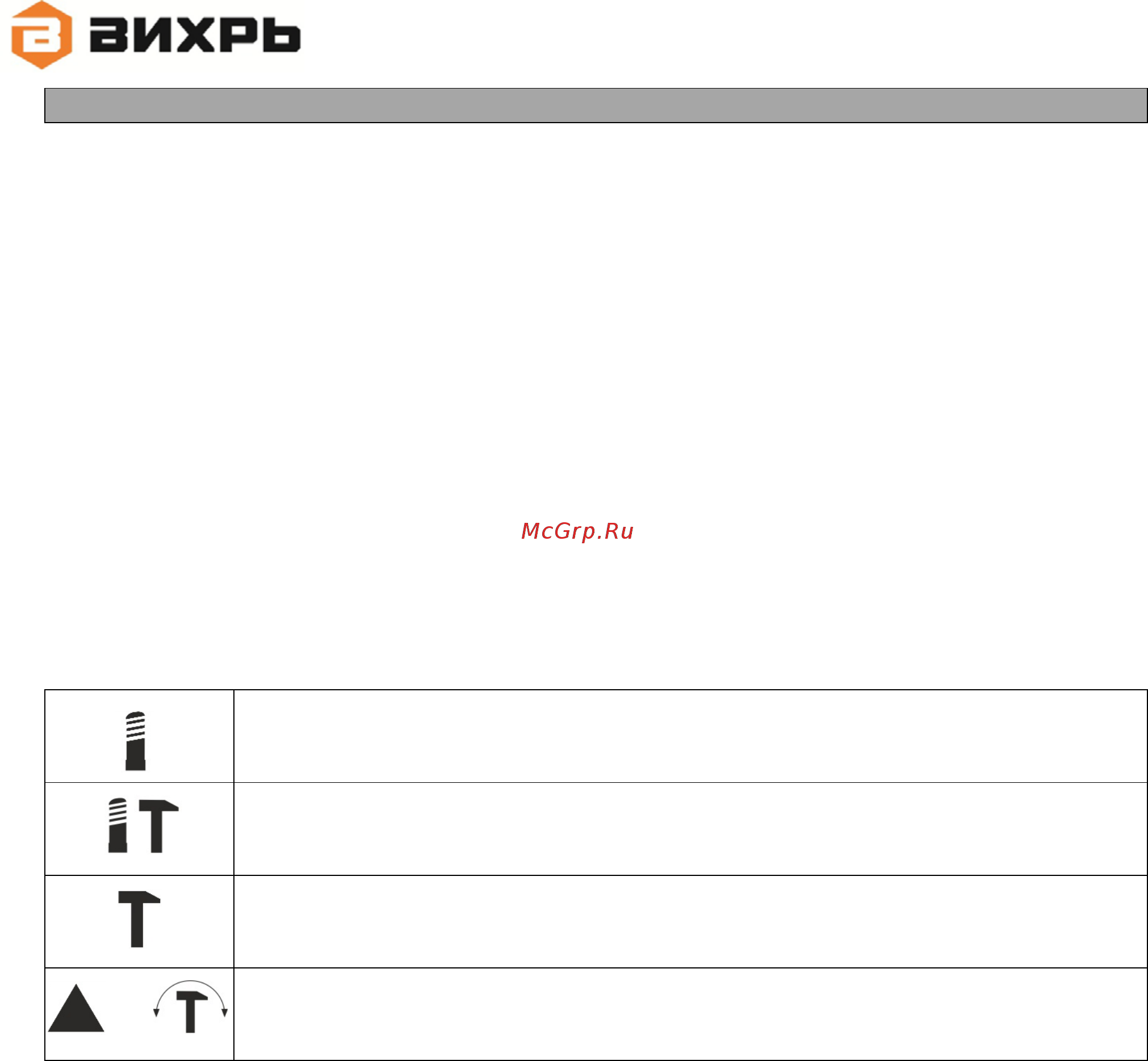

4.4 Режим работы

Сверление

Сверление с ударом (бурение)

Удар (долбление, штробление)

или

Настройка углового положения инструмента

ВНИМАНИЕ! Менять положение переключателя (9) можно лишь после полной остановки

двигателя.

4.5 Регулировка и настройка. Реверс

Перфоратор имеет возможность изменения направления вращения инструмента (реверс) на

противоположное с помощью специального переключателя на корпусе.

4.5 Установка инструмента.

Надавить на крепежный рукав, инструмент с хвостовиком вставить в отверстие патрона без усилия и

слегка провернуть вокруг своей оси так, чтобы шлицы патрона совпали с пазами хвостовика, затем

вставить инструмент до упора и отпустить. Крепежный рукав предотвращает самопроизвольное

выпадение инструмента из патрона.

4.6 Настройка углового положения ударного инструмента.

Вставить ударный инструмент в патрон. Переключатель (9) установить в положение «настройка

углового положения инструмента» и повернуть инструмент в требуемое положение. Затем
