Джилекс осп 140-160/32 [3/16] Общие данные

Содержание

• Общие данные 3
• Оголовок ос п б 90 110 25 3
• Безопасность 4
• Техническое описание изделия 4
• Транспортирование и хранение 4
• Монтаж 7
• Внимание 9
• Гарантийные обязательства 9
• Гарантийных обязательств 9
• Неполадки причины и их устранение 9
• Условия выполнения 9
• Гермоввод в зависимости от модели 1 3 10
• Инструкция по эксплуатации гарантийный талон 1 10
• Комплект болт гайка шайба в зависимости от модели 4 6 8 10
• Крышка оголовка в сборе 1 10
• Наименование количество 10
• Резиновое кольцо 1 10
• Тара упаковочная 1 10
• Фланец 1 10
• Р отк 11
• Содержание 11
• I г ill iii i iii i i i 15
• Печать торгующей организации м п печать торгующей организации м п печать торгующей организации 15
• Условия гарантии 15
• Х x s о x ф 2 x 15
• Гарантийный талон 16

Похожие устройства

• Джилекс осп 130-140/32 Инструкция по эксплуатации
• Джилекс осп 110-130/32 Инструкция по эксплуатации
• Джилекс дренажник 350/17 Инструкция по эксплуатации
• Джилекс джамбо 70/50 н-24 Инструкция по эксплуатации
• Джилекс джамбо 70/50 п-24 Инструкция по эксплуатации
• Джилекс джамбо 50/28 ч-18 Инструкция по эксплуатации
• Джилекс джамбо 50/28 ч-14 Инструкция по эксплуатации
• Джилекс джамбо 70/50 п Инструкция по эксплуатации
• Джилекс водомет проф 55/75 а Инструкция по эксплуатации
• Джилекс водомет проф 55/50 а Инструкция по эксплуатации
• Джилекс водомет проф 55/35 а Инструкция по эксплуатации
• Джилекс водомет проф 55/75 Инструкция по эксплуатации
• Джилекс водомет проф 40/75 Инструкция по эксплуатации
• Джилекс дренажник 220/14 Инструкция по эксплуатации
• Добрый Жар экстра люкс, 20 литров Инструкция по эксплуатации
• Добрый Жар люкс, 21 литр Инструкция по эксплуатации
• Добрый Жар люкс, 15 литров Инструкция по эксплуатации
• Добрый Жар люкс, 12 литров Инструкция по эксплуатации
• Добрый Жар домашний, 20 литров Инструкция по эксплуатации
• Добрый Жар домашний, 12 литров Инструкция по эксплуатации

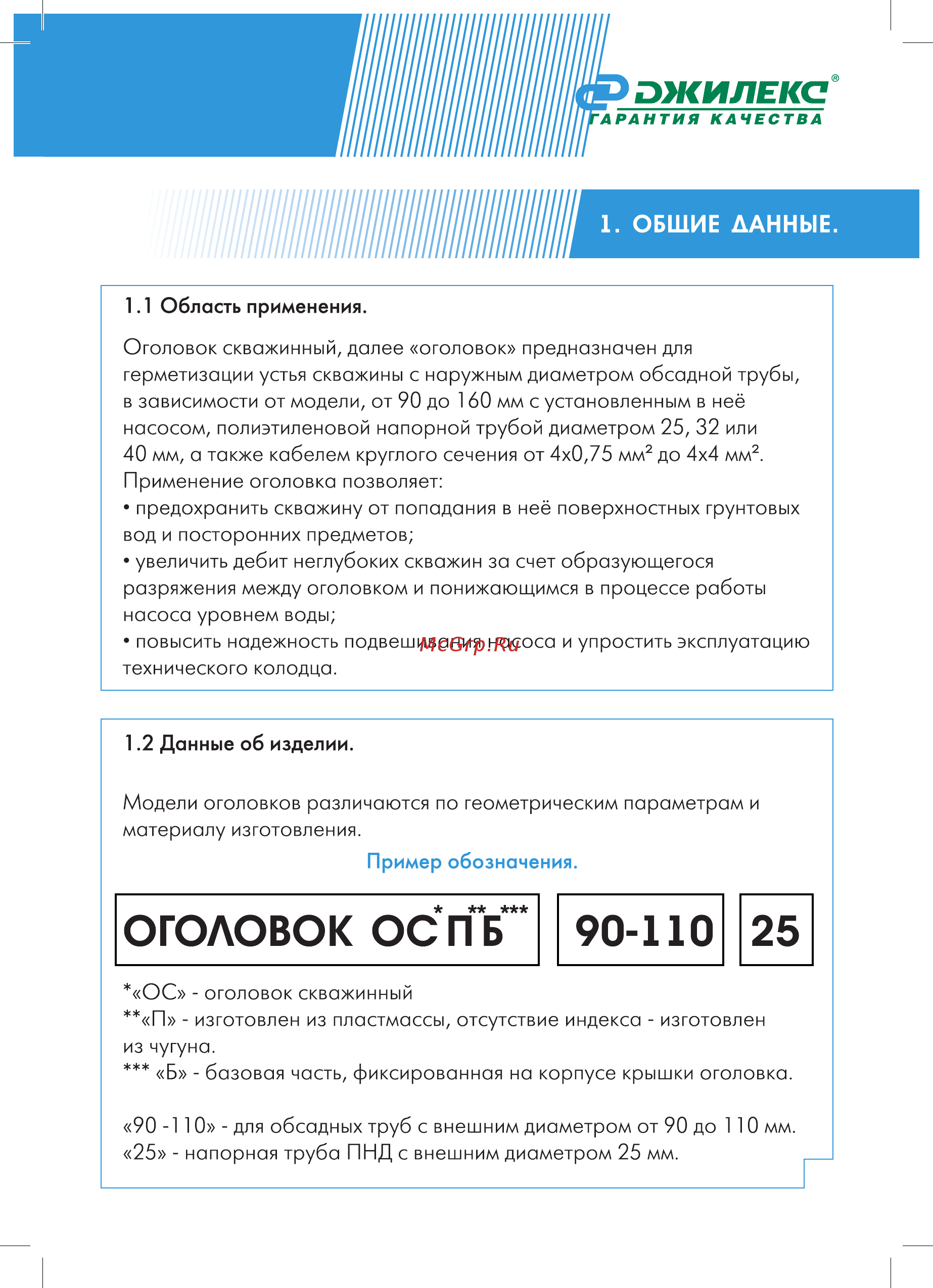

1 ОБЩИЕ ДАННЫЕ 1 1 Область применения Оголовок скважинный далее оголовок предназначен для герметизации устья скважины с наружным диаметром обсадной трубы в зависимости от модели от 90 до 160 мм с установленным в неё насосом полиэтиленовой напорной трубой диаметром 25 32 или 40 мм а также кобелем круглого сечения от 4x0 75 мм2 до 4x4 мм2 Применение оголовка позволяет предохранить скважину от попадания в неё поверхностных грунтовых вод и посторонних предметов увеличить дебит неглубоких скважин за счет образующегося разряжения между оголовком и понижающимся в процессе работы насоса уровнем воды повысить надежность подвешивания насоса и упростить эксплуатацию технического колодца 1 2 Данные об изделии Модели оголовков различаются по геометрическим параметрам и материалу изготовления Пример обозначения ОГОЛОВОК ОС П Б 90 110 25 ОС оголовок скважинный П изготовлен из пластмассы отсутствие индекса изготовлен из чугуна Б базовая часть фиксированная на корпусе крышки оголовка 90 110 для обсадных труб с внешним диаметром от 90 до 110 мм 25 напорная труба ПНД с внешним диаметром 25 мм
