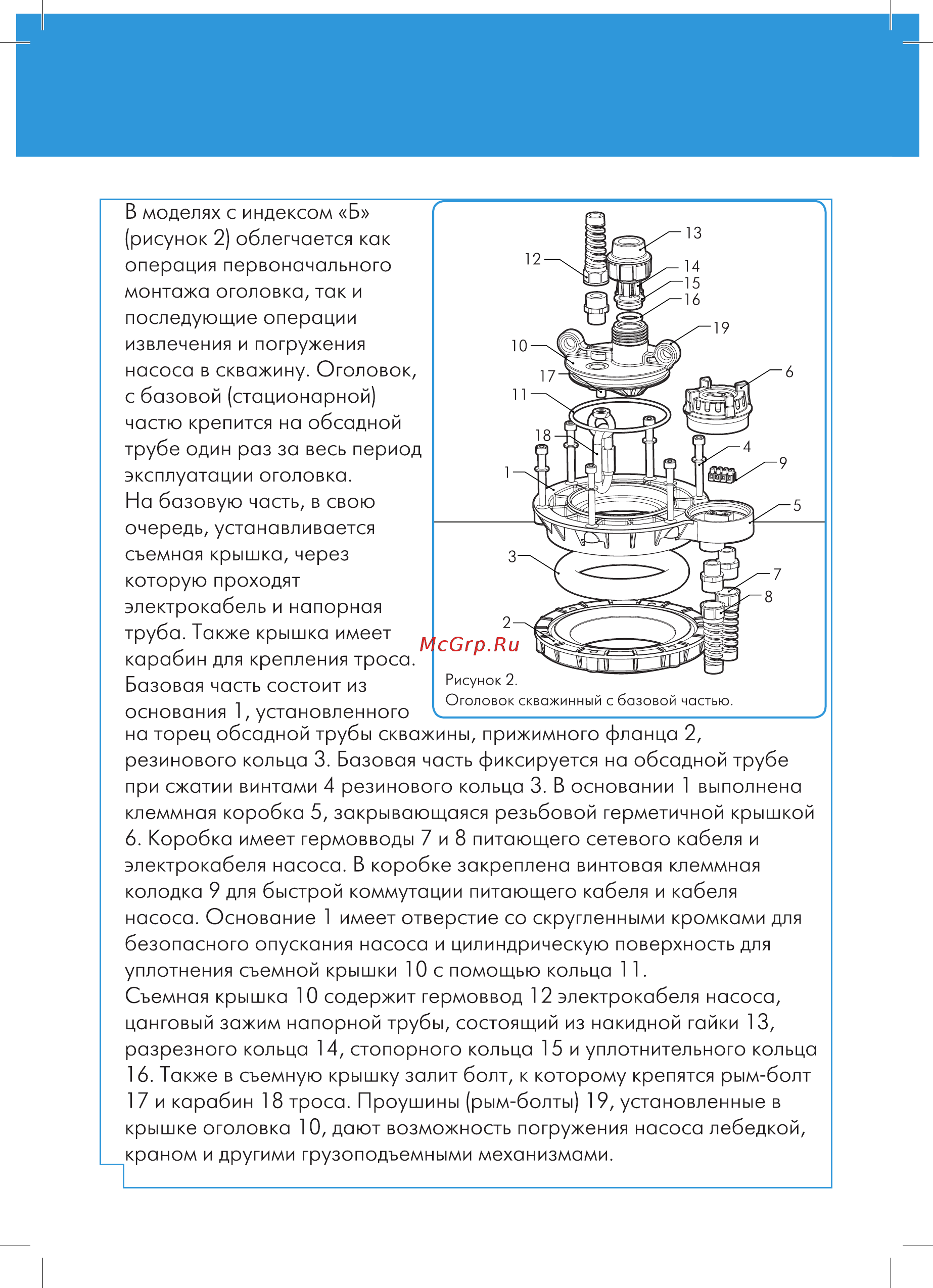

В моделях с индексом Б рисунок 2 облегчается как операция первоначального монтажа оголовка так и последующие операции извлечения и погружения насоса в скважину Оголовок с базовой стационарной частю крепится на обсадной трубе один раз за весь период эксплуатации оголовка На базовую часть в свою очередь устанавливается съемная крышка через которую проходят электрокабель и напорная труба Также крышка имеет карабин для крепления троса Базовая часть состоит из основания 1 установленного на торец обсадной трубы скважины прижимного фланца 2 резинового кольца 3 Базовая часть фиксируется на обсадной трубе при сжатии винтами 4 резинового кольца 3 В основании 1 выполнена клеммная коробка 5 закрывающаяся резьбовой герметичной крышкой 6 Коробка имеет гермовводы 7 и 8 питающего сетевого кабеля и электрокабеля насоса В коробке закреплена винтовая клеммная колодка 9 для быстрой коммутации питающего кабеля и кабеля насоса Основание 1 имеет отверстие со скругленными кромками для безопасного опускания насоса и цилиндрическую поверхность для уплотнения съемной крышки 10 с помощью кольца 11 Съемная крышка 10 содержит гермоввод 12 электрокабеля насоса цанговый зажим напорной трубы состоящий из накидной гайки 13 разрезного кольца 14 стопорного кольца 15 и уплотнительного кольца 16 Также в съемную крышку залит болт к которому крепятся рым болт 17 и карабин 18 троса Проушины рым болты 19 установленные в крышке оголовка 10 дают возможность погружения насоса лебедкой краном и другими грузоподъемными механизмами
