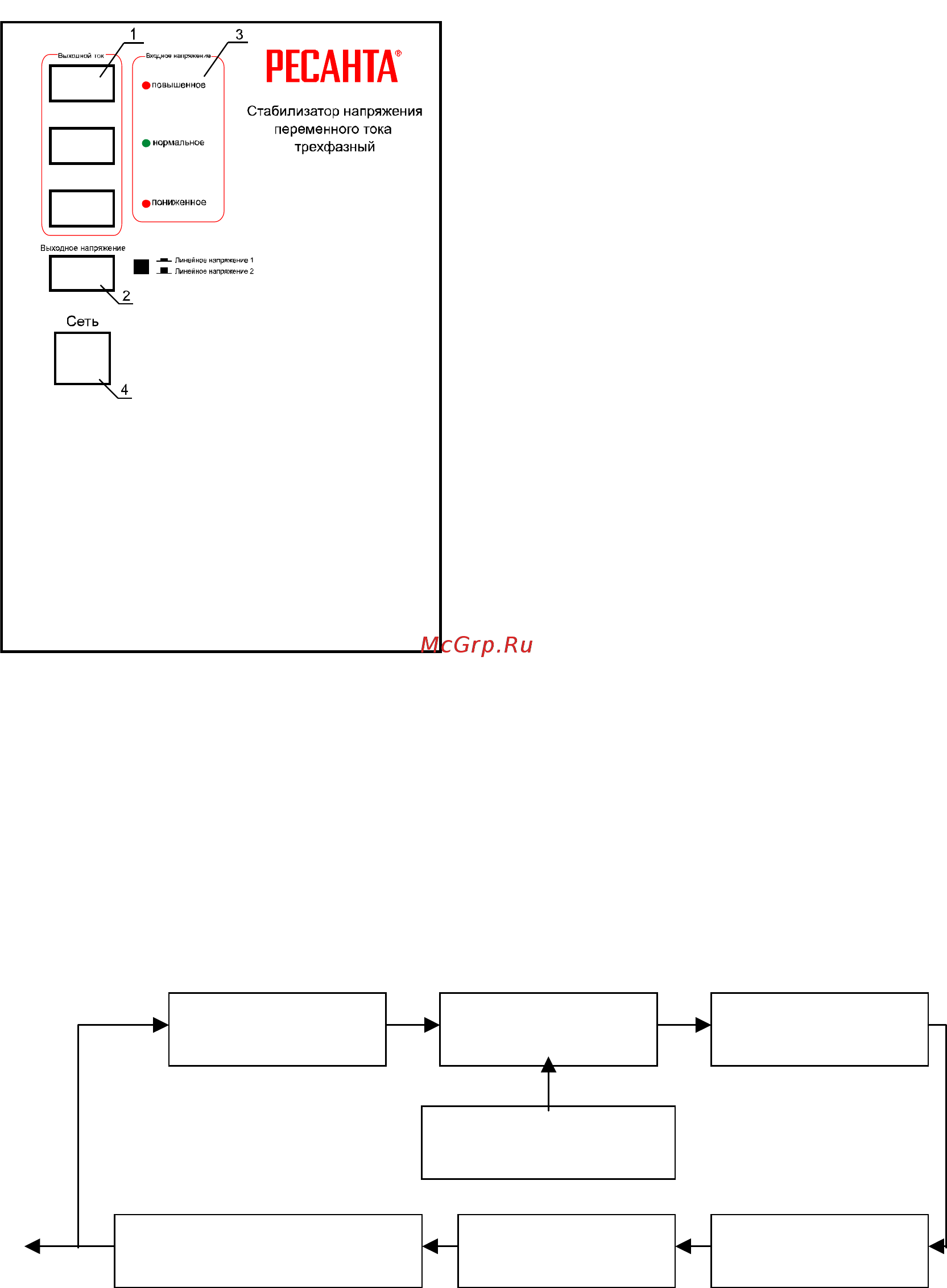

На

передней панели шкафа

расположены контрольные прибо-

ры (1 - амперметры, 2 – воль-

тметр), позволяющие судить о

состоянии стабилизатора, контро-

лировать фазный ток по каждой

фазе и линейное напряжение с

помощью переключателя, имеется

индикация повышенного / нор-

мального / пониженного

напряжения (3).

На передней панели также

расположен автоматический вык-

лючатель (4). С его помощью

осуществляется оперативное

включение и отключение стаби-

лизатора, а также защита его от

короткого замыкания и

пе

ег

ру

зок.

Подключение стабилизатора осуществляется с помощью панели с

винтовыми зажимами.

Стабилизация выходного напряжения производится следующим образом:

после включения стабилизатора электронный блок анализирует входное

напряжение и управляет сервоприводом регулируемого автотрансформатора,

который плавно увеличивает или уменьшает выходное напряжение.

ЗАМЕР

НАПРЯЖЕНИЯ

СРАВНЕНИЕ

НАПРЯЖЕНИЯ

УВЕЛИЧЕНИЕ

НАПРЯЖЕНИЯ

ЗАПУСК

РЕГУЛЯТОРА

РЕГУЛИРОВКА

НАПРЯЖЕНИЯ

РЕГУЛИРОВКА

ВЫХОДНОЙ

НОМИНАЛЬНОЕ

НАПРЯЖЕНИЕ
