Изображения изделия представленные в настоящем «Руководстве по эксплуатации» могут

отличаться от изделия, к которому прилагается данное руководство.

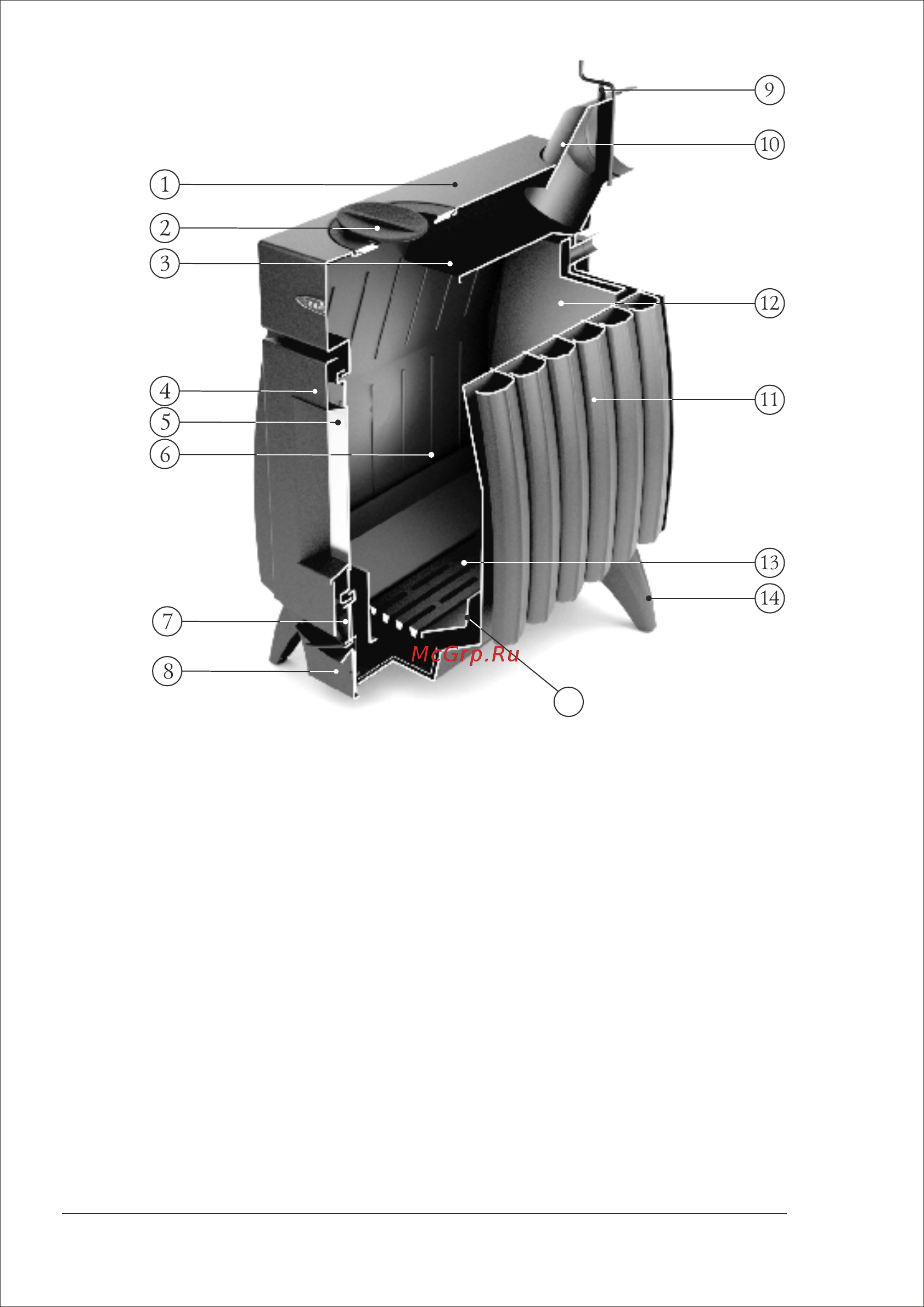

Рисунок 9. Общий вид и расположение основных

элементов печи «Огонь-батарея 7Б».

1 - Варочный настил

2 - Конфорка чугунная

3 - Дефлектор

4 - Дверца топливника

5 - Светопрозрачный экран

6 - Топливник (топка)

7 - Клапан тонкой регулировки

8 - Выдвижной зольный ящик

9 - Фиксатор заслонки выхода

для дымовой трубы

10 - Выход для дымовой трубы

11 - Панель щелевого конвектора

12 - Бак-теплообменник

13 - Колосник чугунный

14 - Ножки опорные

15 - Защита топливника
