1 - Зонтик

2 - Финиш-сэндвич «Термофор»

3 - Модуль дымохода утеп-

ленный (сэндвич) «Термо-

фор»

4 - Перекрытие из негорючего

материала для кровли

5 - Потолочная разделка

6 - Старт-сэндвич «Термофор»

7 - Стены из горючего материала

8 - Основание под печь из

негорючего материала

9 - Металлический лист по

асбестовому картону для

защиты стен из горючих

материалов

10 - Предтопочный лист

1200 min

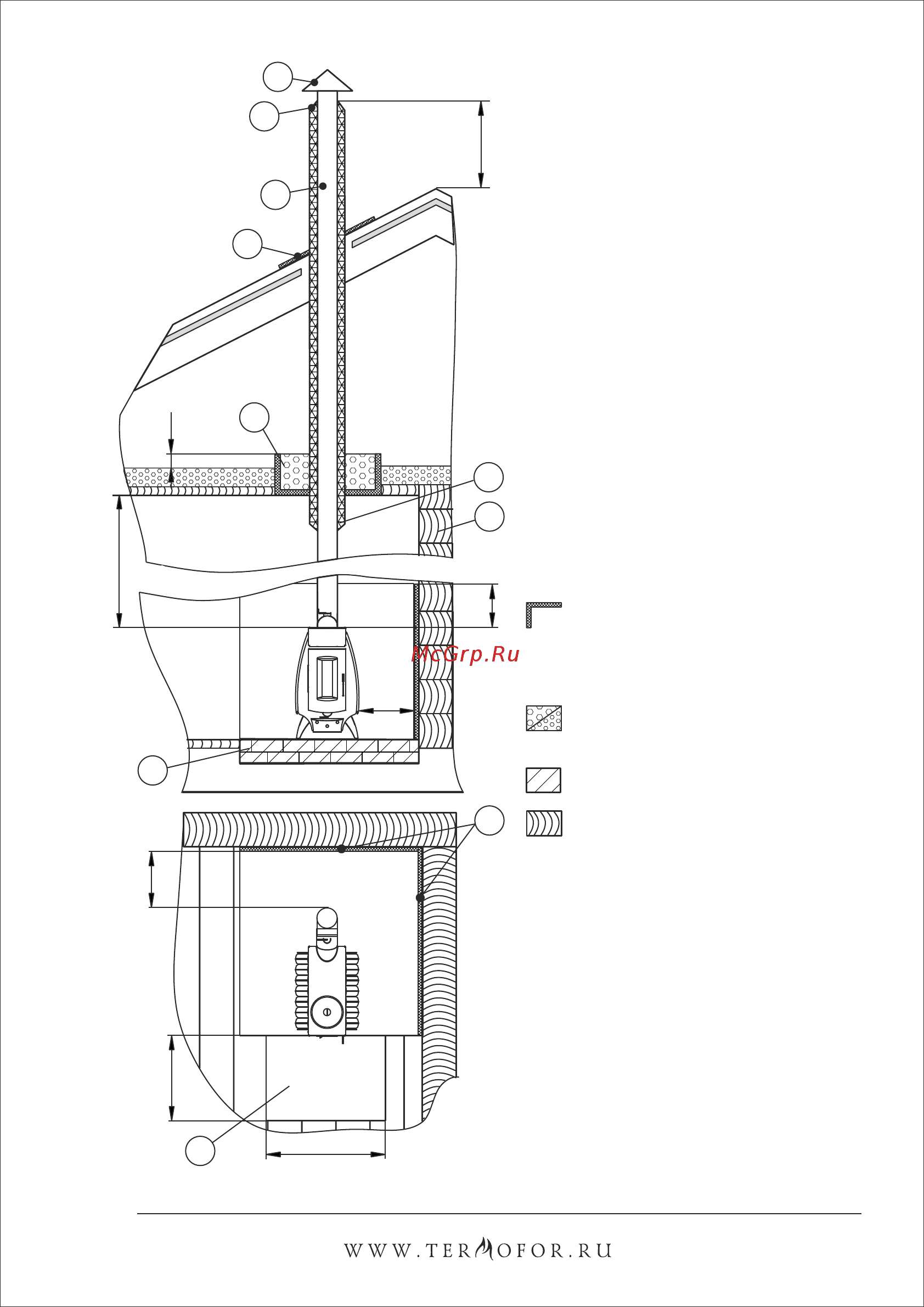

Рисунок 12. Монтаж печи «Огонь-

батарея 7».

В помещении из горючих матери-

алов (дерева) с установкой печи

на основание из негорючего

материала;

500

380

700

500

250

Металлический лист по негорючему

теплоизоляционному материалу

(асбестовому картону толщиной

10мм)

утеплитель из негорючих материалов

(керамзит/шлак/базальтовая вата)

кирпич и т.п. (негорючий материал)

дерево (горючий материал)
