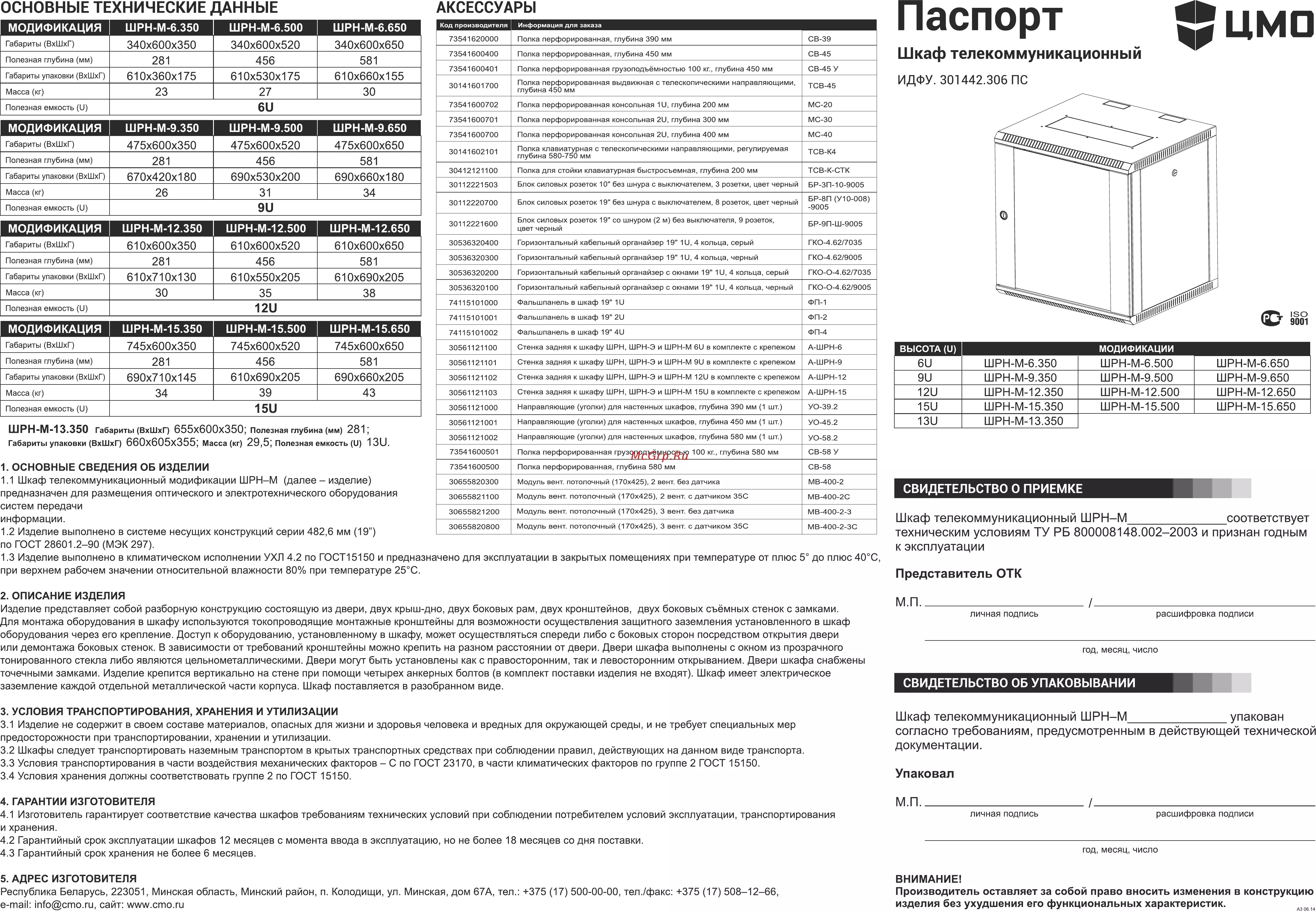

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ МОДИФИКАЦИЯ Габариты ВхШхГ Полезная глубина мм Габариты упаковки ВхШхГ Масса кг ШРН М 6 350 340x600x350 281 610x360x175 23 АКСЕССУАРЫ ШРН М 6 500 340x600x520 456 610x530x175 27 ШРН М 6 650 340x600x650 581 610x660x155 30 6U Полезная емкость и МОДИФИКАЦИЯ Габариты ВхШхГ Полезная глубина мм Габариты упаковки ВхШхГ Масса кг ШРН М 9 350 ШРН М 9 500 ШРН М 9 650 475x600x350 281 670x420x180 26 475x600x520 456 690x530x200 31 475x600x650 581 690x660x180 34 9U Полезная емкость и МОДИФИКАЦИЯ Габариты ВхШхГ Полезная глубина мм Габариты упаковки ВхШхГ Масса кг ШРН М 12 350 610x600x350 281 610x710x130 30 Габариты ВхШхГ Полезная глубина мм Габариты упаковки ВхШхГ Масса кг ШРН М 15 350 745x600x350 281 690x710x145 34 ШРН М 15 500 745x600x520 456 610x690x205 39 ШРН М 15 650 745x600x650 581 690x660x205 43 15U Полезная емкость и пои 1 л ШРН М 12 650 610x600x650 581 610x690x205 38 12U Полезная емкость и МОДИФИКАЦИЯ ШРН М 12 500 610x600x520 456 610x550x205 35 n iu n ___ _ OQÍ Габариты упаковки ВхШхГ 660x605x355 Масса кг 29 5 Полезная емкость 11 1311 Код производителя Информация для заказа 73541620000 Полка перфорированная глубина 390 мм СВ 39 73541600400 Полка перфорированная глубина 450 мм СВ 45 73541600401 Полка перфорированная грузоподъёмностью 100 кг глубина 450 мм СВ 45 У 30141601700 Полка перфорированная выдвижная с телескопическими направляющими глубина 450 мм ТСВ 45 73541600702 Полка перфорированная консольная 1 и глубина 200 мм МС 20 73541600701 Полка перфорированная консольная 2и глубина 300 мм МС 30 73541600700 Полка перфорированная консольная 20 глубина 400 мм МС 40 30141602101 Полка клавиатурная с телескопическими направляющими регулируемая глубина 580 750 мм ТСВ К4 30412121100 Полка для стойки клавиатурная быстросъемная глубина 200 мм тсв к стк 30112221503 Блок силовых розеток 10 без шнура с выключателем 3 розетки цвет черный БР ЗП 10 9005 30112220700 Блок силовых розеток 19 без шнура с выключателем 8 розеток цвет черный БР 8П У10 008 9005 30112221600 Блок силовых розеток 19 со шнуром 2 м без выключателя 9 розеток цвет черный БР 9П Ш 9005 30536320400 Горизонтальный кабельный органайзер 19 1 и 4 кольца серый ГКО 4 62 7035 30536320300 Горизонтальный кабельный органайзер 19 1и 4 кольца черный ГКО 4 62 9005 30536320200 Горизонтальный кабельный органайзер с окнами 19 1 и 4 кольца серый ГКО О 4 62 7035 30536320100 Горизонтальный кабельный органайзер с окнами 19 1 и 4 кольца черный ГКО О 4 62 9005 74115101000 Фальшпанель в шкаф 19 1С ФП 1 74115101001 Фальшпанель в шкаф 19 20 ФП 2 Паспорт Шкаф телекоммуникационный ИДФУ 301442 306 ПС 74115101002 Фальшпанель в шкаф 19 40 ФП 4 30561121100 Стенка задняя к шкафу ШРН ШРН Э и ШРН М 60 в комплекте с крепежом А ШРН 6 ВЫСОТА U I 30561121101 Стенка задняя к шкафу ШРН ШРН Э и ШРН М 90 в комплекте с крепежом А Ш РН 9 30561121102 Стенка задняя к шкафу ШРН ШРН Э и ШРН М 120 в комплекте с крепежом А ШРН 12 30561121103 Стенка задняя к шкафу ШРН ШРН Э и ШРН М 150 в комплекте с крепежом А ШРН 15 30561121000 Направляющие уголки для настенных шкафов глубина 390 мм 1 шт УО 39 2 30561121001 Направляющие уголки для настенных шкафов глубина 450 мм 1 шт УО 45 2 6U 9U 12U 15U 13U 30561121002 Направляющие уголки для настенных шкафов глубина 580 мм 1 шт УО 58 2 73541600501 Полка перфорированная грузоподъёмностью 100 кг глубина 580 мм СВ 58 У 73541600500 Полка перфорированная глубина 580 мм СВ 58 1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ 1 1 Шкаф телекоммуникационный модификации ШРН М далее изделие 30655820300 Модуль вент потолочный 170x425 2 вент без датчика МВ 400 2 предназначен для размещения оптического и электротехнического оборудования Модуль вент потолочный 170x425 2 вент сдатчиком 35С 30655821100 МВ 400 2С систем передачи Модуль вент потолочный 170x425 3 вент без датчика 30655821200 МВ 400 2 3 информации Модуль вент потолочный 170x425 3 вент сдатчиком 35С МВ 400 2 ЗС 30655820800 1 2 Изделие выполнено в системе несущих конструкций серии 482 6 мм 19 по ГОСТ 28601 2 90 МЭК 297 1 3 Изделие выполнено в климатическом исполнении УХЛ 4 2 по ГОСТ15150 и предназначено для эксплуатации в закрытых помещениях при температуре от плюс 5 до плюс 40 С при верхнем рабочем значении относительной влажности 80 при температуре 25 С 2 ОПИСАНИЕ ИЗДЕЛИЯ Изделие представляет собой разборную конструкцию состоящую из двери двух крыш дно двух боковых рам двух кронштейнов двух боковых съёмных стенок с замками Для монтажа оборудования в шкафу используются токопроводящие монтажные кронштейны для возможности осуществления защитного заземления установленного в шкаф оборудования через его крепление Доступ к оборудованию установленному в шкафу может осуществляться спереди либо с боковых сторон посредством открытия двери или демонтажа боковых стенок В зависимости от требований кронштейны можно крепить на разном расстоянии от двери Двери шкафа выполнены с окном из прозрачного тонированного стекла либо являются цельнометаллическими Двери могут быть установлены как с правосторонним так и левосторонним открыванием Двери шкафа снабжены точечными замками Изделие крепится вертикально на стене при помощи четырех анкерных болтов в комплект поставки изделия не входят Шкаф имеет электрическое заземление каждой отдельной металлической части корпуса Шкаф поставляется в разобранном виде 3 УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ ХРАНЕНИЯ И УТИЛИЗАЦИИ 3 1 Изделие не содержит в своем составе материалов опасных для жизни и здоровья человека и вредных для окружающей среды и не требует специальных мер предосторожности при транспортировании хранении и утилизации 3 2 Шкафы следует транспортировать наземным транспортом в крытых транспортных средствах при соблюдении правил действующих на данном виде транспорта 3 3 Условия транспортирования в части воздействия механических факторов С по ГОСТ 23170 в части климатических факторов по группе 2 ГОСТ 15150 3 4 Условия хранения должны соответствовать группе 2 по ГОСТ 15150 4 ГАРАНТИИ ИЗГОТОВИТЕЛЯ 4 1 Изготовитель гарантирует соответствие качества шкафов требованиям технических условий при соблюдении потребителем условий эксплуатации транспортирования и хранения 4 2 Гарантийный срок эксплуатации шкафов 12 месяцев с момента ввода в эксплуатацию но не более 18 месяцев со дня поставки 4 3 Гарантийный срок хранения не более 6 месяцев 5 АДРЕС ИЗГОТОВИТЕЛЯ Республика Беларусь 223051 Минская область Минский район п Колодищи ул Минская дом 67А тел 375 17 500 00 00 тел факс 375 17 508 12 66 e mail info cmo ru сайт www cmo ru 5JUMO МОДИФИКАЦИИ ШРН М 6 350 ШРН М 9 350 ШРН М 12 350 ШРН М 15 350 ШРН М 13 350 ШРН М 6 500 ШРН М 9 500 ШРН М 12 500 ШРН М 15 500 ШРН М 6 650 ШРН М 9 650 ШРН М 12 650 ШРН М 15 650 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Шкаф телекоммуникационный ШРН М соответствует техническим условиям ТУ РБ 800008148 002 2003 и признан годным к эксплуатации Представитель ОТК М П _________________________________ личная подпись расшифровка подписи год месяц число СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ Шкаф телекоммуникационный ШРН М упакован согласно требованиям предусмотренным в действующей технической документации Упаковал М П _________________________________ личная подпись расшифровка подписи год месяц число ВНИМАНИЕ Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик
