GUITAR COMBO GTX30/GTX60
Установка 5
Минимальный импеданс составляет 8 Ом олько у
GTX60).
Вход [27] FX RETURN предназначен для коммутации выхода
внешнего процессора эффектов с экранированным 6,3-
мм TS-разъемом (только у GTX60).
Выход [28] FX SEND предназначен для коммутации входа
внешнего процессора эффектов с экранированным 6,3-
мм TS-разъемом (только у GTX60).
Пример использования3.
GUITAR COMBO располагает множеством коммутационных
разъемов, позволяющих решить различные творческие
задачи. Ниже приведен пример, показывающий, насколько
GUITAR COMBO универсален в работе.

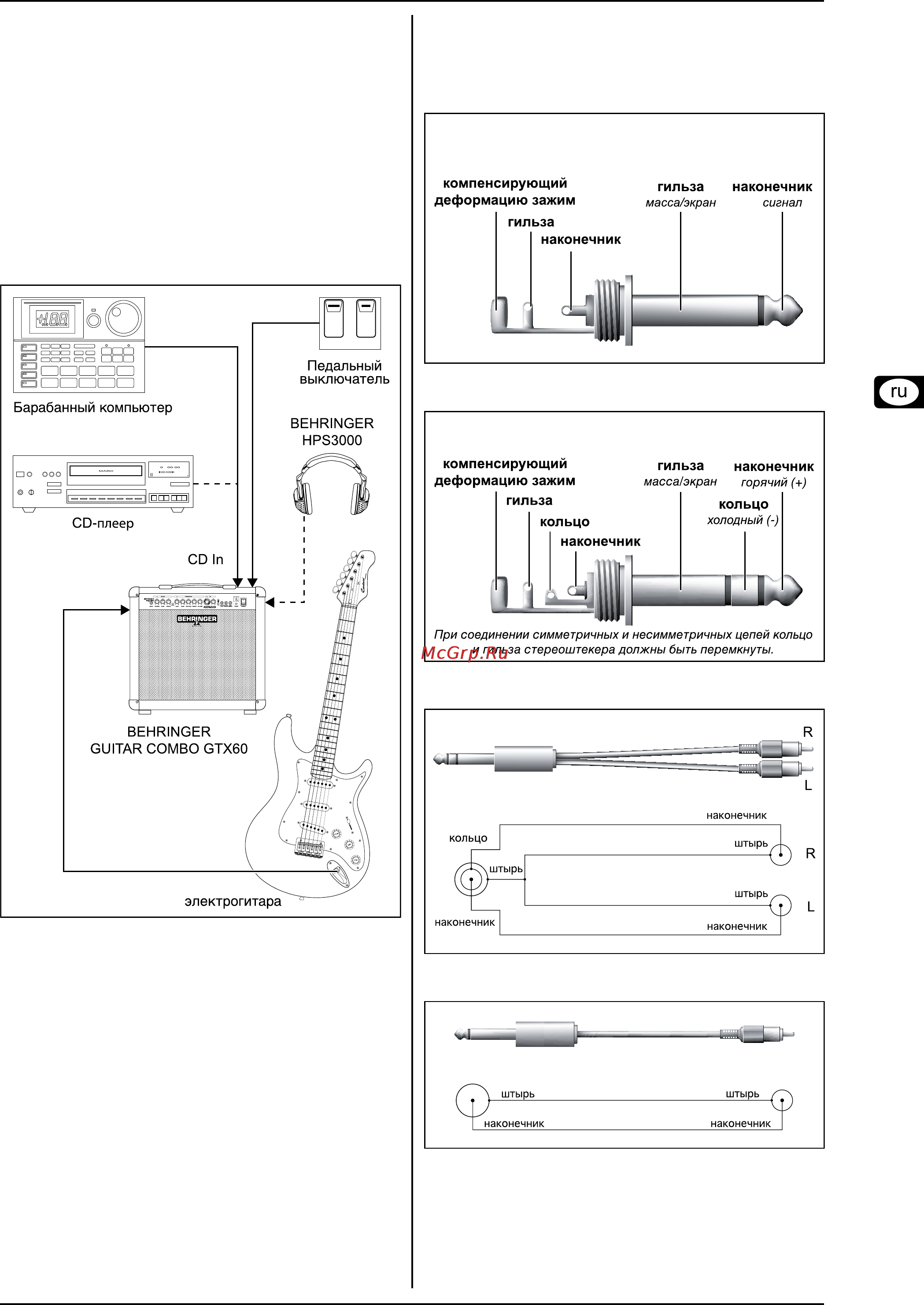

Стадартный сетап с GTX60Рис. 3.1:
Для репетиций с группой или упражнений дома скоммутируйте
GUITAR COMBO как показано на рисунке 3.1. Подключите про-
игрыватель компакт-дисков или драм- компьютер ко входу CD
IN. Для упражнений с наушниками, вставтьте штекер наушни-
ков в гнездо LINE OUT/PHONES. Внутренний динамик при этом
автоматически отключается. Соедините прилагаемый ножной
переключатель с гнездом FOOTSWITCH на GUITAR COMBO. С
помощью педали CHANNEL Вы можете переключать каналы,
а с помощью педали IN/OUT включать и выключать эффект
(только у GTX60).
Установка4.
Аудиовходы и выходы BEHRINGER GUITAR COMBO вы-
полнены на 6,3-мм стереоджеках. Исключение составляет
инструментальный вход INPUT, выполненный на моноджеке.
Дополнительную информацию об этом можно найти в главе
5 “Технические характеристики”.
Установка и обслуживание устройства могут выпол- +
няться только квалифицированным персоналом.
Обратите внимание на то, чтобы во время установки
и эксплуатации пользователь был заземлен, так как
иначе устройство может быть повреждено электро-
статическим разрядом.
Несимметричное соединение через 6,3-мм TS-разъем
6,3-мм моноштекерРис. 4.1:
Симметричное соединение через 6,3-мм TRS-разъем
6,3-мм стереоштекерРис. 4.2:
Переходник для стереоРис. 4.3:
Переходник для моноРис. 4.4:
