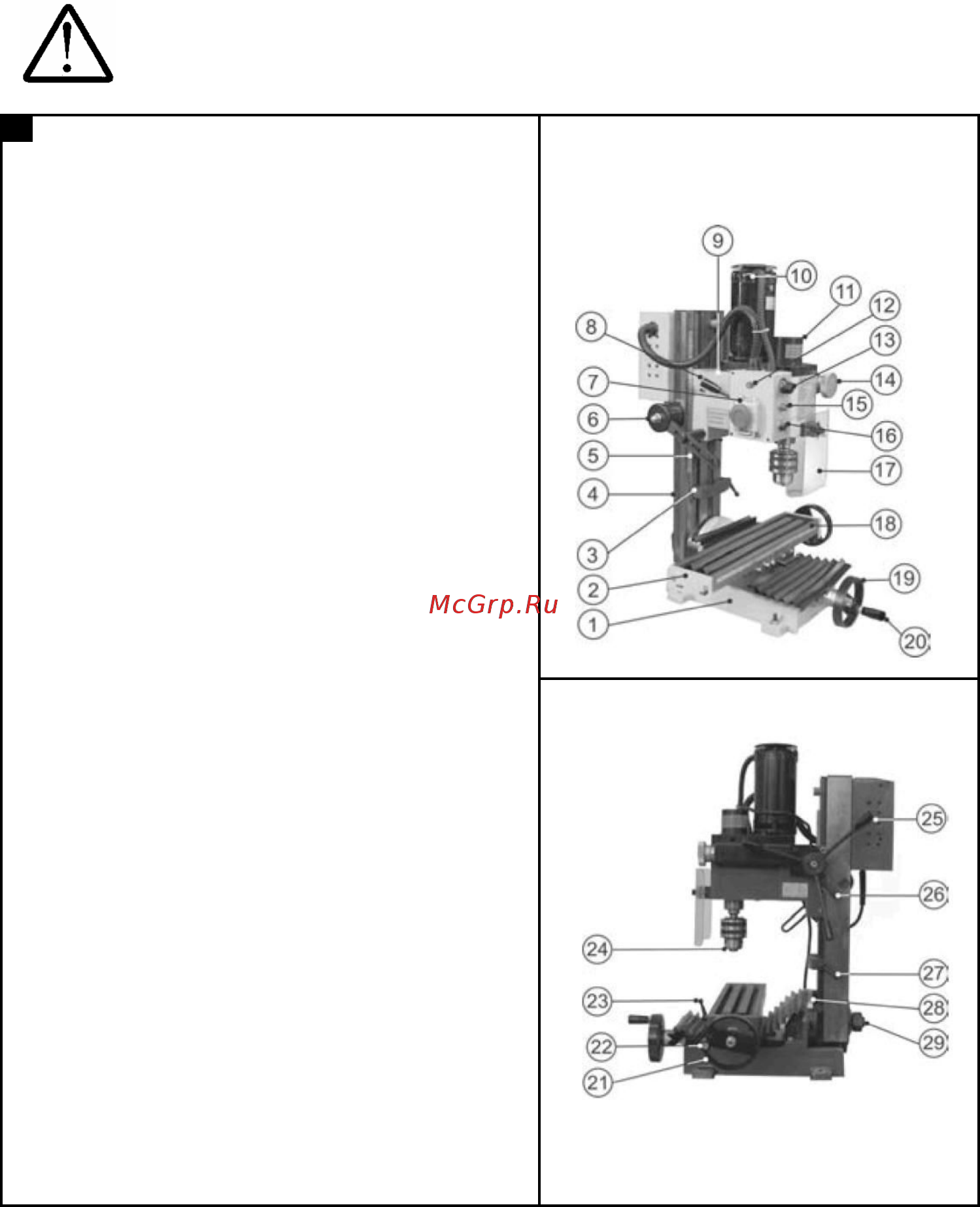

А ВНИМАНИЕ Категорически запрещается обрабатывать на станке заготовки из магния так как есть высокая опасность возникновения пожара 1 Станина 2 Стол рабочий 2 Ограничитель нижнего положения шпиндельной бабки 4 Стойка шпиндельной бабки Линейка перемещения шпиндельной бабки Линейка перемещения шпиндельной бабки 7 Кнопка аварийной остановки 8 Рычаг переключения скорости 9 Шпиндельная бабка 10 Электродвигатель 11 Кожух защитный 12 Лампочка индикаторная желтая 13 Регулятор скорости плавный 14 Лимб подачи 15 Лампочка индикаторная зеленая 16 Предохранитель 17 Экран защитный 18 Линейка контроля перемещения стола 19 Маховик поперечной подачи 20 Ручка маховика 21 Маховик продольного перемещения стола 22 Ручка маховика Рычаг фиксации поперечной подачи стола 24 Патрон сверлильный Рычаг вертикальной подачи шпиндельной бабки 26 Рычаг фиксации 27 Рычаг фиксации 28 Шкала установки наклона стойки 29 Гайка фиксирующая Рис 1 Общий вид фрезерно сверлильного станка 4
