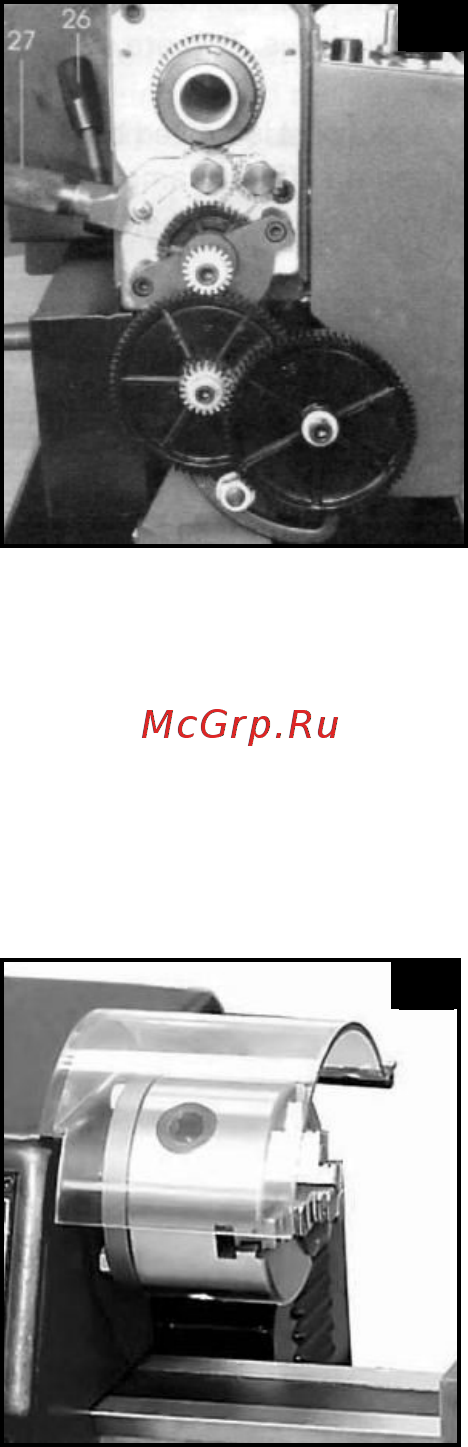

Шпиндель имеет отверстие с конусом Морзе 3 чтобы можно было использовать центр с планшайбой или вращающимся зажимом Самоцентрирующийся патрон с тремя кулачками установлен на шпинделе Для демонтажа патрона просто открутите гайки сзади выступа шпинделя чтобы его можно было свободно вытащить вместе с тремя установочными штифтами Для более эффективного использования патрона для него поставляются три внешних обратных кулачка 2 4 Коробка передач Коробка передач защищена кожухом который можно снять открутив два крепежных шестигранных болта Рис 2 Зубчатый механизм показанный передает вращение винту подачи Винт подачи работает как червячный вал и во время эксплуатации рукоятки автоподачи которая крепится гайкой к винту подачи передает вращение суппорту а затем режущему инструменту Таким образом подача передается для нарезания резьбы и обточки частота вращения винта подачи скорость режущего инструмента определяется конфигурацией коробки передач Остановить вращение винта подачи можно рукояткой Эта рукоятка используется для подачи суппорта вперед или назад 2 5 3адняя бабка Литая часть задней бабки может передвигаться вдоль станины и устанавливаться в любое нужное положение ее положение фиксируется гайкой Пиноль задней бабки имеет внутренний конус Морзе 2 для крепления поставляемого центра 2 6 Универсальный трехкулачковый патрон С помощью универсального трехкулачкового патрона могут быть зажаты цилиндрические треугольные и шестигранные заготовки Рис З Для зажима заготовок большого диаметра используется набор из трех обратных кулачков Кулачки всегда должны устанавливаться в правильной последовательности Для скольжения губок по спирали патрона рекомендуется использовать пасту Моликот или равноценное смазочное вещество 2 7 Салазки На салазках расположен поперечный суппорт на который установлен суппорт продольного перемещения с резцедержателем позволяющий производить сложные токарные операции Его можно перемещать при помощи ходового винта через приводную гайку чтобы обеспечить 6
