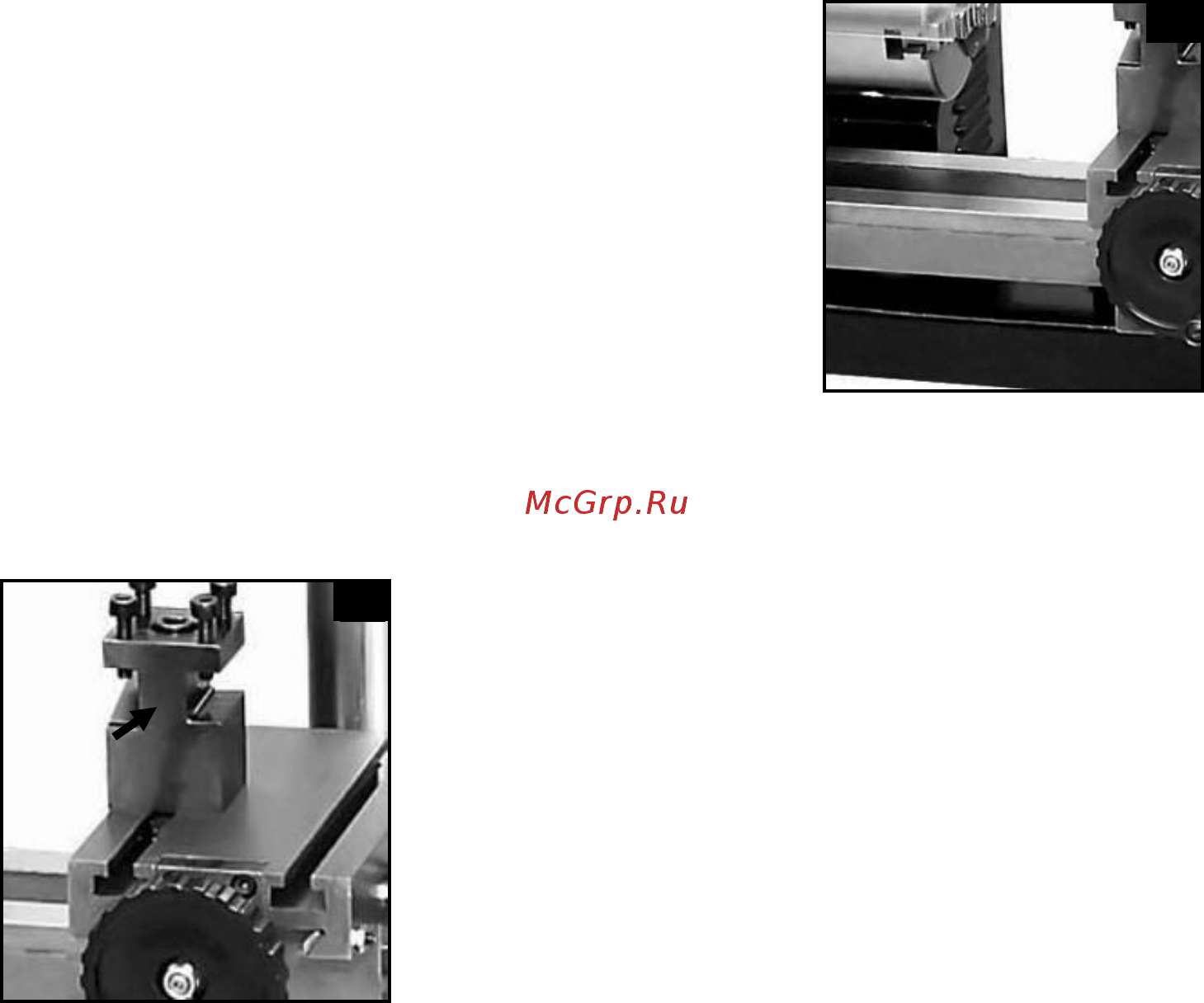

автоматическую подачу когда работает рычаг автоматической подачи установленный на корпусе Отрегулировать положение инструмента можно вращением маховика подачи поперечного суппорта Рис 4 которая двигает его поперёк станка и салазок или вращением маховика ручной подачи которая двигает инструмент вдоль станка Для перемещения инструмента на небольшие расстояния под прямым углом к поперечному суппорту используйте рукоятку подачи продольного суппорта Поперечный и продольный суппорты оснащены шкалой Шкала используется для того чтобы перемещать инструмент на точные расстояния одно деление равно 0 025 мм Шкала вращается вместе с рукояткой подачи Шкалу на подаче поперечного суппорта можно провернуть относительно рукоятки для удобства считывания показаний и зафиксировать Шкалу можно обнулить подробное описание в разделе Эксплуатация станка Для фиксации положения режущего инструмента резца в резцедержателе используется прижимная сила создающаяся при закручивании двух шестигранных болтов Рис 5 Для быстрой и лёгкой замены можно установить 2 резца Перед началом работы всегда проверяйте чтобы резцедержатель и инструмент были надёжно закреплены 2 6 Фрезерная приставка Фрезерная приставка к токарному станку расширяет возможности обработки материалов Приставка крепится к станине токарного станка через суппорт и закреплена гайками чтобы исключить перемещение Имеется дополнительная опора Станок включается нажатием зелёной клавиши на главном выключателе фрезерной приставки а отключается нажатием красной клавиши на главном выключателе Установите высоту стола и упор ограничения глубины таким образом чтобы не повредить рабочий стол Ненужный кусок дерева в качестве опоры защищает как сверло так и рабочий стол Закрепляйте заготовку от захвата фрезой или сверлом Струбцину всегда прикручивайте к столу Держите руки на достаточном расстоянии от движущихся частей станка принимайте во внимание что Ваши руки или заготовка могут соскользнуть Выбирайте силу подачи таким образом чтобы сверло двигалось быстро Слишком медленное вращение шпинделя ведет к преждевременному износу фрезы или сверла и прожогам заготовки слишком 7
