Aiken mxd 025/600-1 130103004 — правила безопасной работы с металлообрабатывающими станками [11/26]

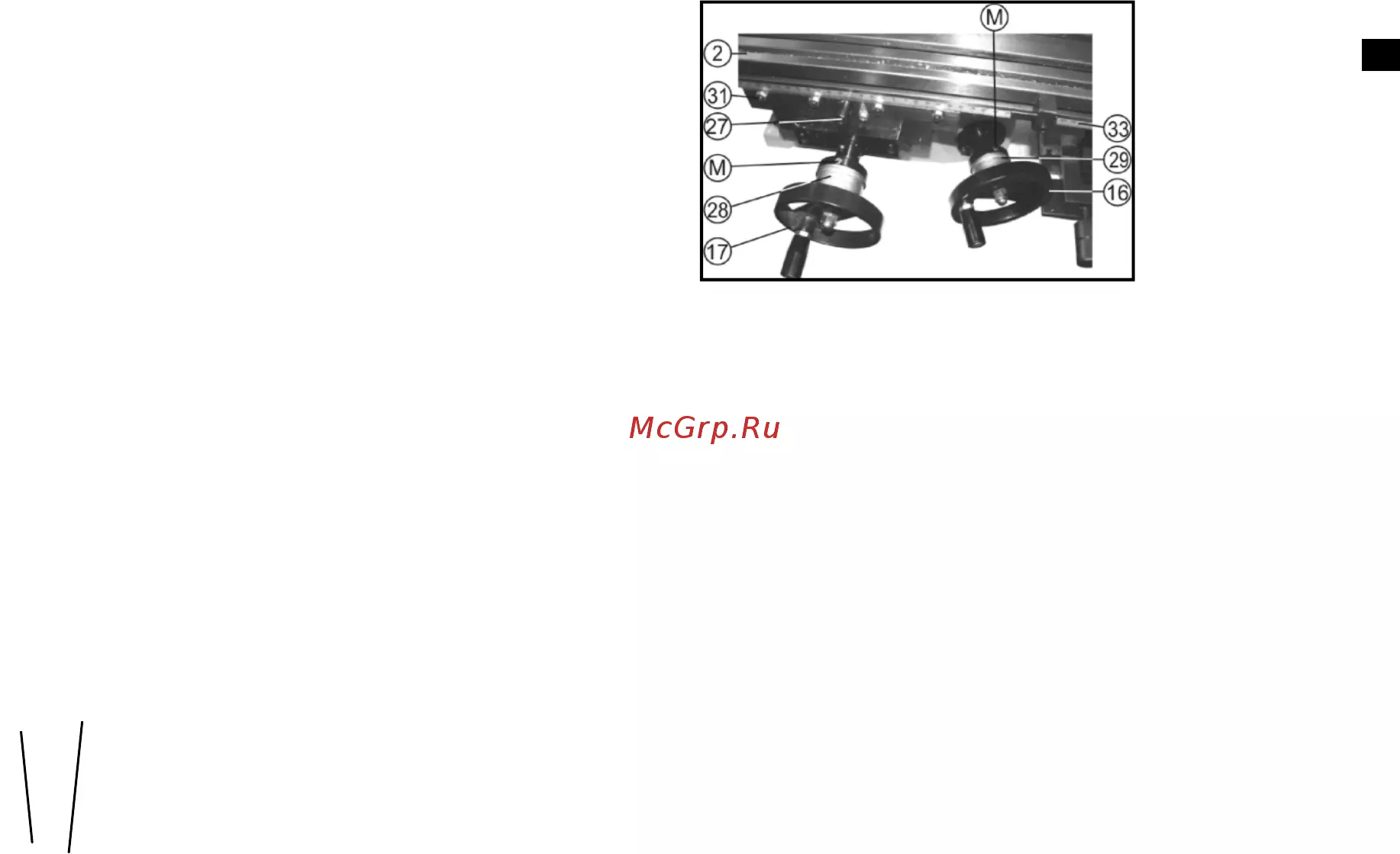

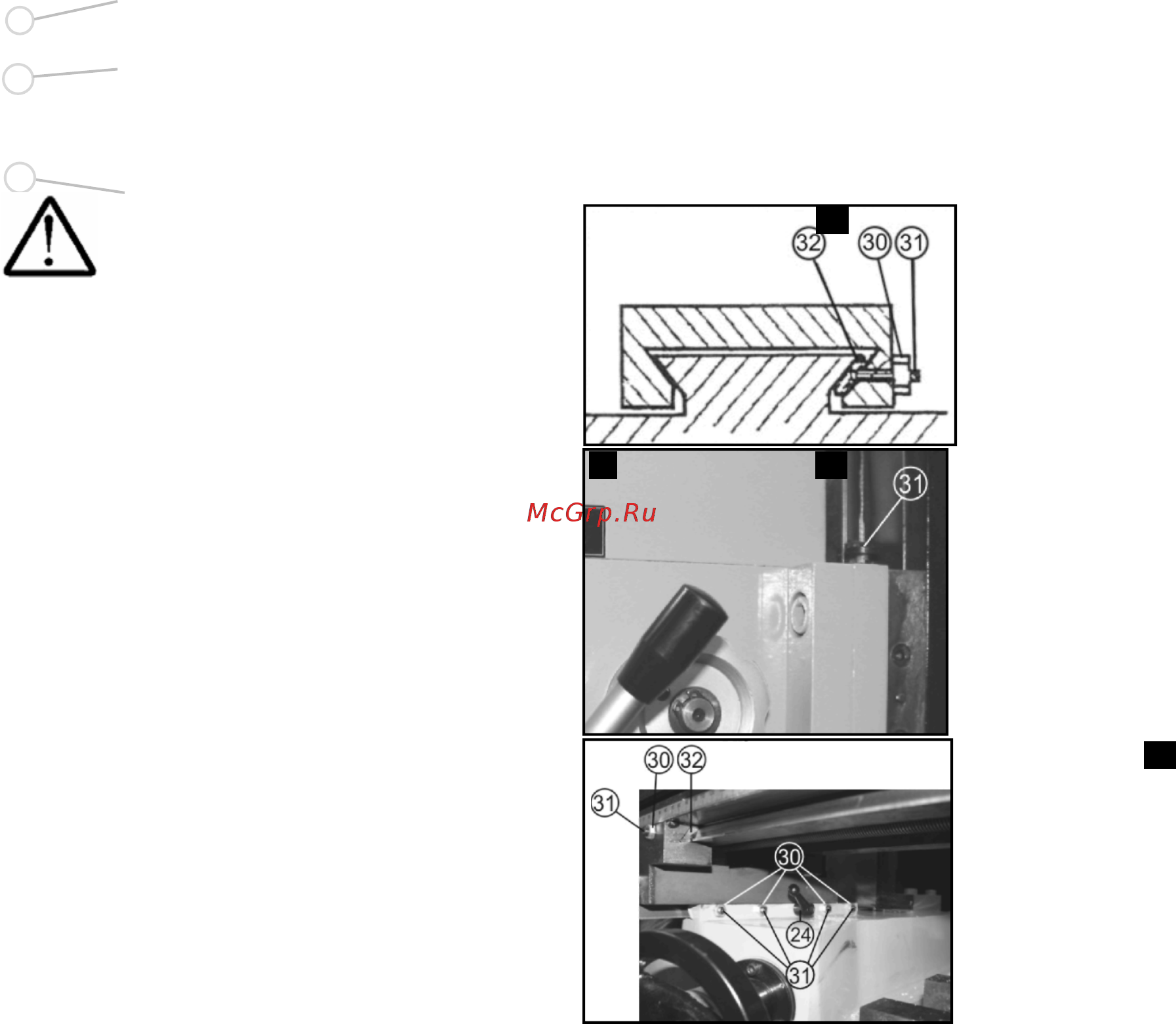

Производите измерения обрабатываемой детали при помощи мерительных приборов и инструментов только после полной остановки вращающихся и движущихся элементов станка К работе со станком допускается персонал подготовленный и имеющий опыт работы на фрезерных металлообрабатывающих станках Не допускайте наматывание стружки на режущий инструмент и скопление стружки на обрабатываемой заготовке Не допускать попадания стружки на ходовой винт подачи 3 8 Регулировки станка Станок был собран и полностью отрегулирован на заводе изготовителе Во время транспортировки регулировки могут нарушиться поэтому перед началом эксплуатации регулировки необходимо проверить вновь 3 8 1 Регулировка хода продольной подачи стола Рис З ВНИМАНИЕ Станок должен быть надежно закреплен на верстаке чтобы предотвратить опасность опрокидывания или скольжения Не закрепленный станок может привести к серьезной травме Ослабить все контргайки 30 и винты 31 клина 32 равномерно Закручивая винты 31 прилагать одинаковый крутящий момент к каждому винту Рис З Необходимо удерживать стол 2 Проверить с помощью осторожного поворота маховика продольной подачи стола 15 Рис 1 плавность и равномерность продольного перемещения стола Если движение затруднено вывинтить каждый регулировочный винт 31 только на одну четвертую оборота и затянуть контргайки 30 Проверить еще раз поворачивая маховик продольной подачи стола 15 Движение должно быть равномерным и плавным по всей длине перемещения стола Если движение слишком свободное закрутить все регулировочные винты 31 на одну восьмую оборота и затянуть контргайки 30 Проверить еще раз Закрепить все контргайки 11
