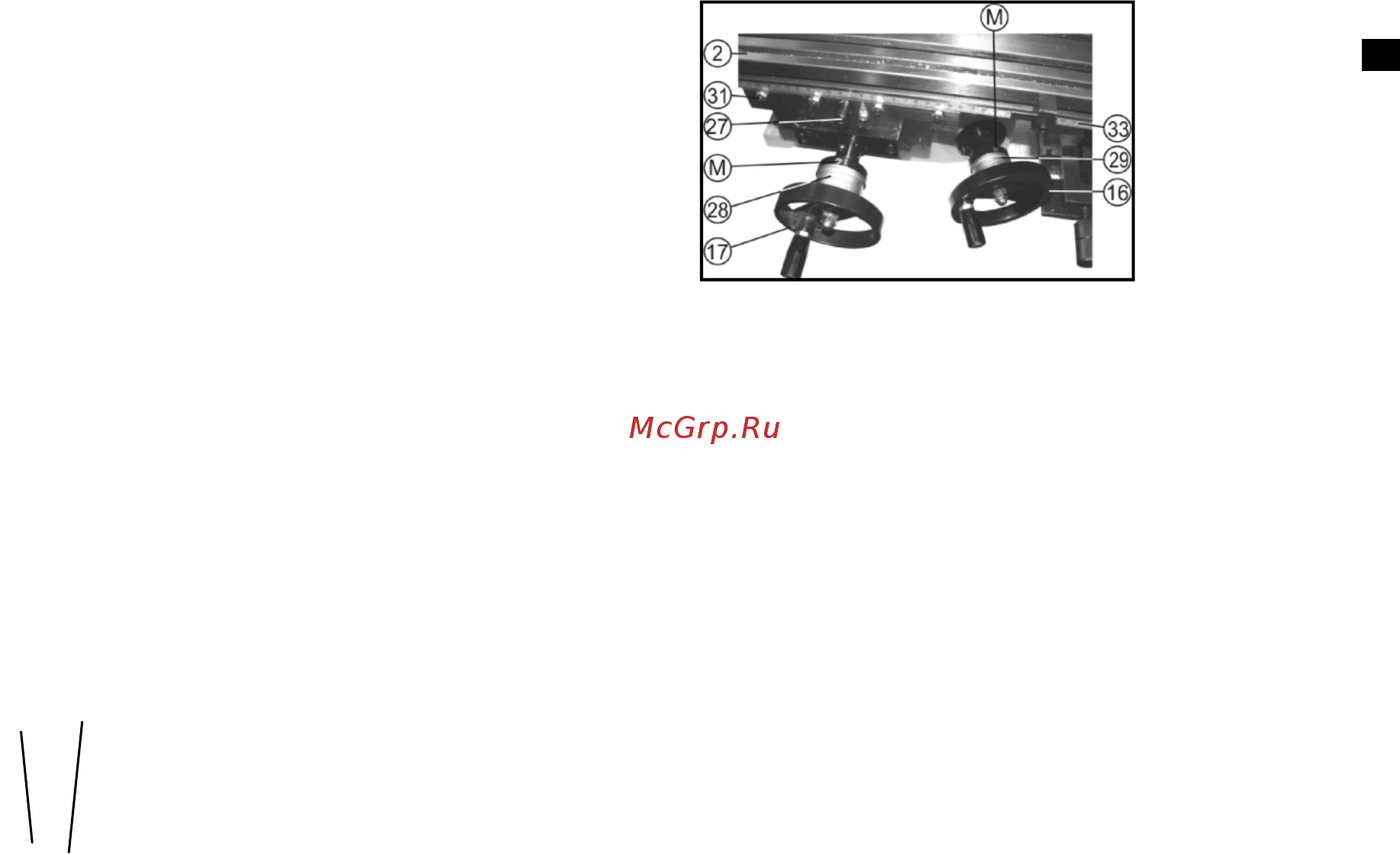

30 соблюдая осторожность чтобы не сместить регулировочные винты 31 клина 32 По окончанию регулировки полностью выдвинуть стол 2 и смазать все сопрягаемые поверхности и резьбу ходового винта 3 8 2 Регулировка хода шпиндельной бабки Рис 4 Рис 5 Регулировка хода шпиндельной бабки выполняется также как и регулировка хода продольной подачи стола см п 3 8 1 посредством регулировочного винта 31 Рис 4 Рис 5 3 8 3 Регулировка подачи стола Рис 6 хода поперечной Регулировка поперечной подачи стола выполняется также как и регулировка хода продольной подачи стола см п 3 8 1 Регулировочные винты находятся на станине 1 Рис 1 4 ЭКСПЛУАТАЦИЯ СТАНКА Базой станка является станина и жестко закрепленная на ней стойка По вертикальным направляющим стойки движется консоль движение по оси 2 а по ее горизонтальным направляющим в поперечном направлении переме щается механизм стол салазки движение по оси У Еще одна степень свободы обеспечена движением рабочего стола по направляющим салазок в продольном направлении движение по оси X Такая функциональная конструкция обеспечивает максимальную свободу выбора положения режущего инструмента 4 1 Общие указания К работе со станком допускаются операторы из числа подготовленных и имеющих опыт работы на сверлильных и фрезерных металлообрабатывающих станках Перед началом выполнения работ со станком необходимо изучить и чётко соблюдать технологию выполнения предполагаемых операций применение режущего инструмента и скоростной режим обработки для данного материала заготовки для чего использовать соответствующую справочную и учебною литературу А так же Чётко знать назначение каждого органа управления станка Убедиться что сетевой шнур питания станка не подключен к источнику электрического тока Проверить наличие и исправность всех узлов и деталей станка Подача рабочего стола 2 производится вращением маховиков продольной и поперечной подачи 16 и 15 соответственно и контролируется по шкале нониуса продольной подачи и по шкале нониуса поперечной подачи 28 Рис 1 Рис 6 Устанавливать и закреплять заготовку на рабочем столе 10 следует при помощи зажимов адаптеров или тисков Рис 6 12
