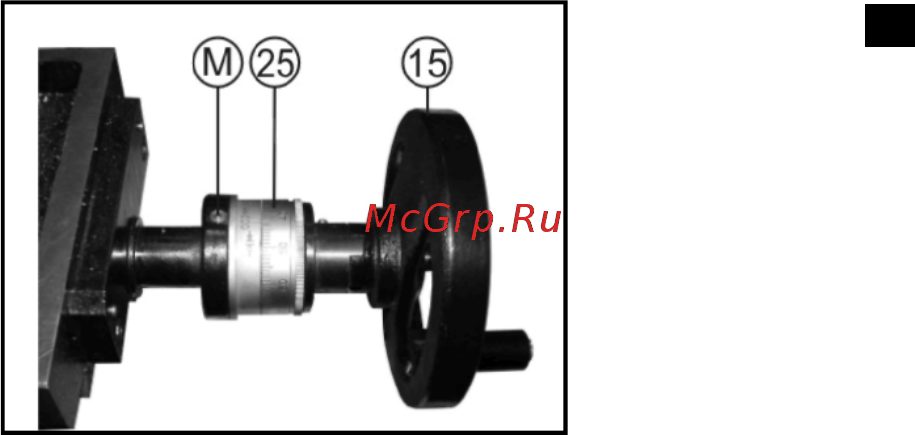

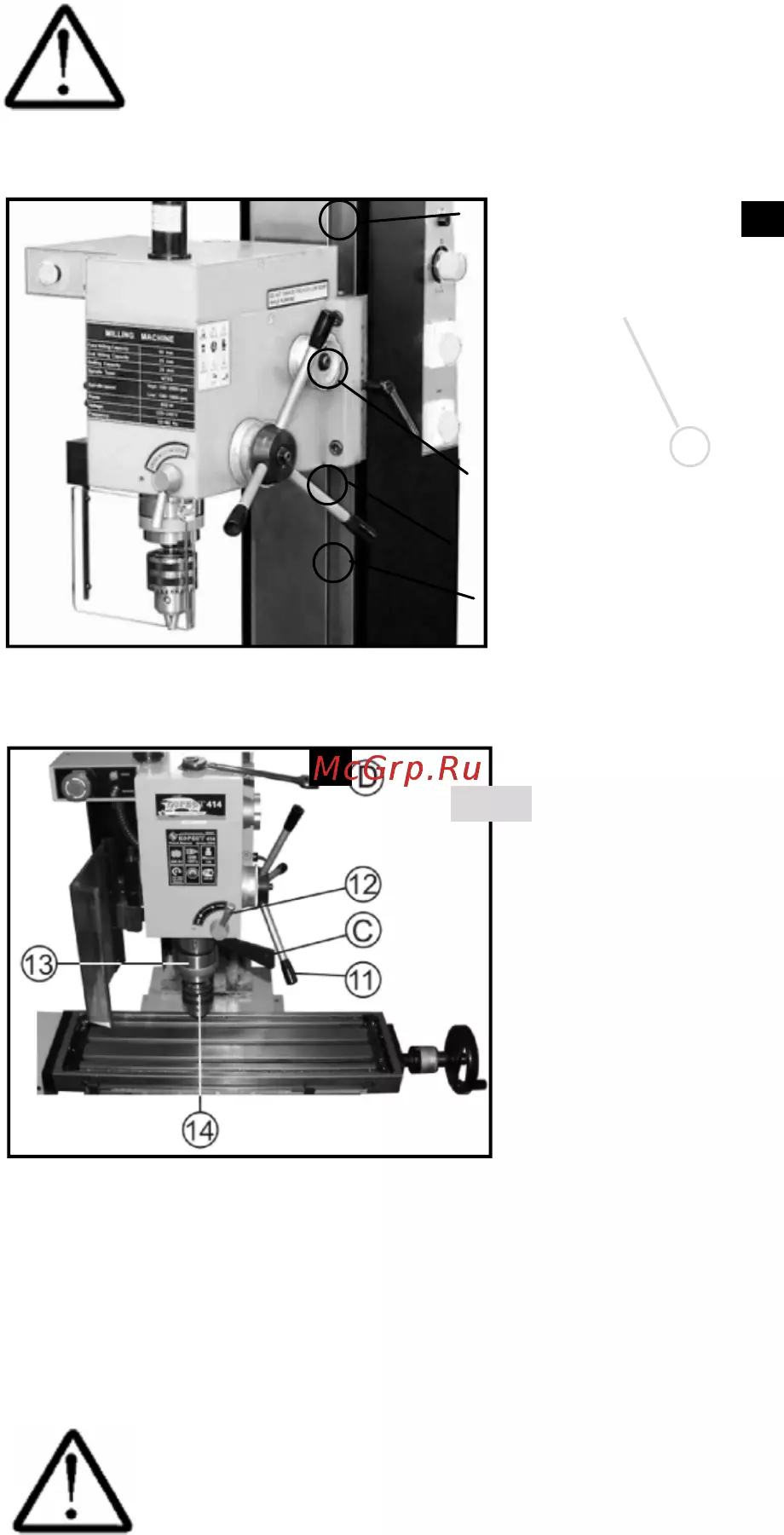

автоматически погаснет 4 3 Операции фрезерования Установка и подача режущего инструмента в вертикальном направлении станины станка производится вращением маховика вертикальной подачи шпиндельной бабки 16 Глубина подачи контролируется по шкале лимба 29 маховика вертикальной подачи шпиндельной бабки 16 цена одного деления 1 мм Для того чтобы управлять маховиком вертикальной подачи шпиндельной бабки 16 необходимо поворотом против часовой стрелки рычага фиксации вертикальной подачи 26 ослабить фиксацию прежней установки Для установки шпиндельной бабки 9 в фиксированном положении необходимо повернуть рычаг фиксации вертикальной подачи шпиндельной бабки 26 по часовой стрелке до определённого усилия Более точная установка и подача режущего инструмента в вертикальном направлении станины станка производится вращением рычага вертикальной подачи шпинделя 11 Глубина подачи контролируется по шкале лимба подачи шпинделя 18 цена одного деления 0 02 мм Для того чтобы управлять рычагом подачи шпинделя 11 необходимо поворотом против часовой стрелки рычага фиксации вертикальной подачи шпинделя 12 ослабить фиксацию прежней установки Для установки шпинделя 13 в фиксированном положении необходимо повернуть рычаг фиксации подачи шпинделя 12 по часовой стрелке до определённого усилия Установка и подача заготовки в продольном направлении стола 2 производится вращением маховика продольной подачи стола 15 Фиксированное положение устанавливается рычагом фиксации продольной подачи стола 27 Расстояние подачи контролируется по шкале 33 рис 3 Точное расстояние подачи контролируется по шкале лимба 25 маховика продольной подачи стола 15 Цена одного деления 0 02 мм Рис 7 Установка и подача заготовки в поперечном направлении стола 2 производится вращением маховика поперечной подачи стола 17 Фиксированное положение устанавливается рычагом 24 рис 1 Расстояние подачи контролируется по шкале лимба 28 маховика поперечной подачи стола 17 цена одного деления 0 02 мм Обнуление лимбов 18 25 28 29 производится вращением от руки соответствующего лимба до совмещения риски с нулевой отметкой лимба 4 4 Операции сверления 14
