Aiken mxd 025/600-1 130103004 — универсальные операции на станке: фрезерование и сверление [15/26]

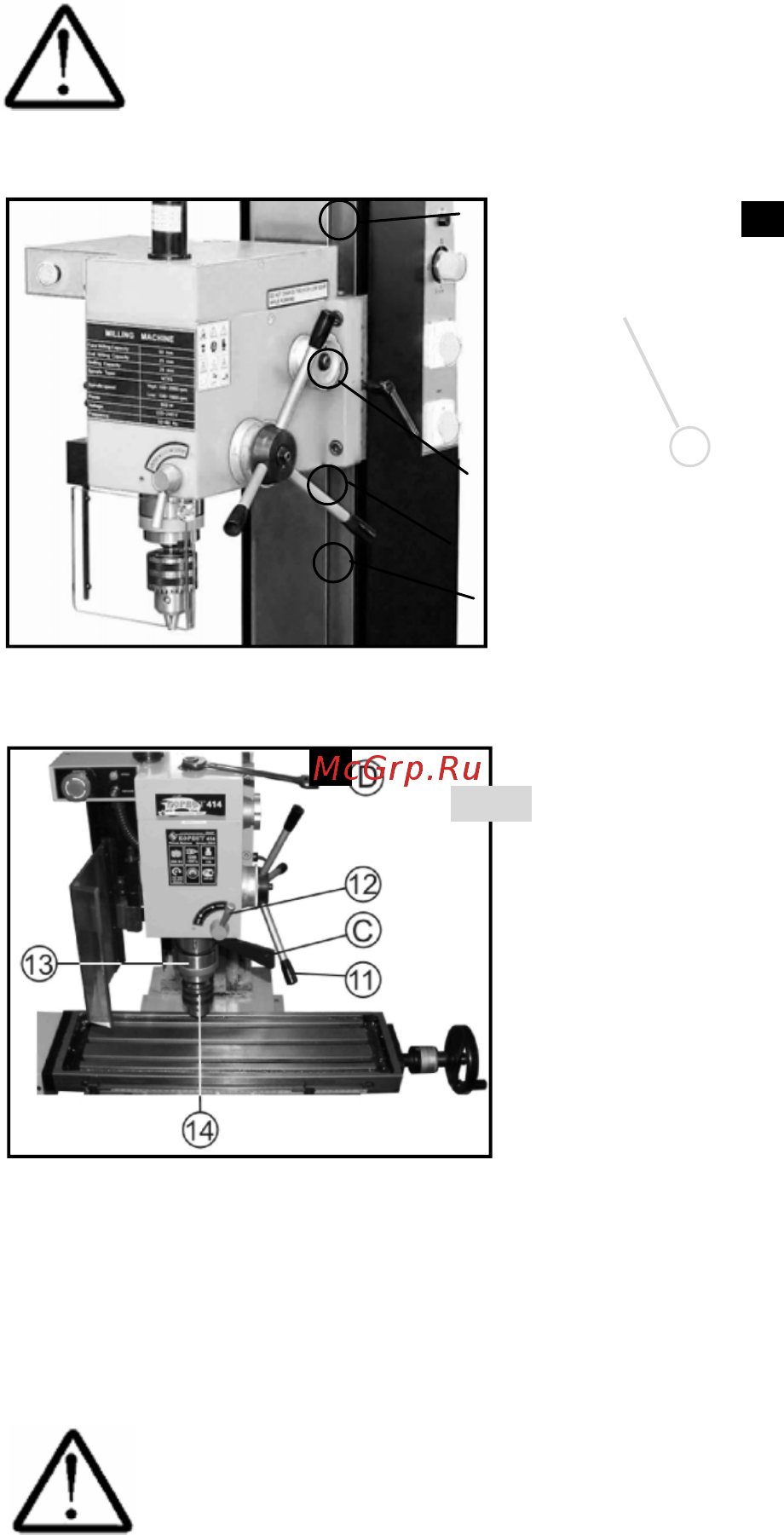

Кроме фрезерных операций данный станок можно использовать как сверлильный ВНИМАНИЕ При выполнении операций сверления используйте только вертикальное перемещение шпинделя и шпиндельной бабки Перемещение стола в продольном и поперечном направлениях во время операций сверления ЗАПРЕЩАЮТСЯ А 4 5 Скоросп эрезерования и сверления При выполнении металлорежущих операций разных по твёрдости материалов и применением определённых металлорежущих инструментов необходимо пользоваться справочной литературой в соответствии с характеристиками режущего инструмента и обрабатываемой заготовки 4 6 Установка фрезы сверлильного или цангового патрона Рычагом подачи шпинделя 11 опустить шпиндель 13 так чтобы открылось отверстие шпинделя как показано на Рис 8 рычагом 12 зафиксировать ие вставить клин С снять защитный колпак 8 рожковым ключом О придерживая зверлильный патрон 14 открутить против часовой стрелке крепёжную шпильку на 1 5 2 оборота лёгким ударом пластикового или деревянного молотка по гайке вывести конус хвостовика сверлильного патрона 14 из зацепления с ответной частью шпинделя Придерживая сверлильный патрон 14 выкрутить крепёжную шпильку извлечь сверлильный патрон 14 В посадочное гнездо шпинделя 13 вставить патрона или фрезы закрутить по часовой стрелке крепёжную шпильку установить защитный колпак 8 извлечь клин С 5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СТАНКА ПРЕДУПРЕЖДЕНИЕ Перед выполнением обслуживания станка для собственной безопасности необходимо выключить станок и отсоединить штепсельную вилку кабеля питания станка из электрической розетки 5 1 Обслуживание 15
